✦ Virtual Memory

◆ Virtual Memory

  • CPU 의 보조 저장 → cache
  • 보조저장장치 (disk) 의 cache → main memory 활용
    • CPU & OS 가 공동 관리
  • 프로그램들은 main memory 공유
    • 각 프로그램은 private virtual address space 가짐
      • 자주 사용하는 코드 & 데이터 저장
    • 다른 프로그램으로부터 보호

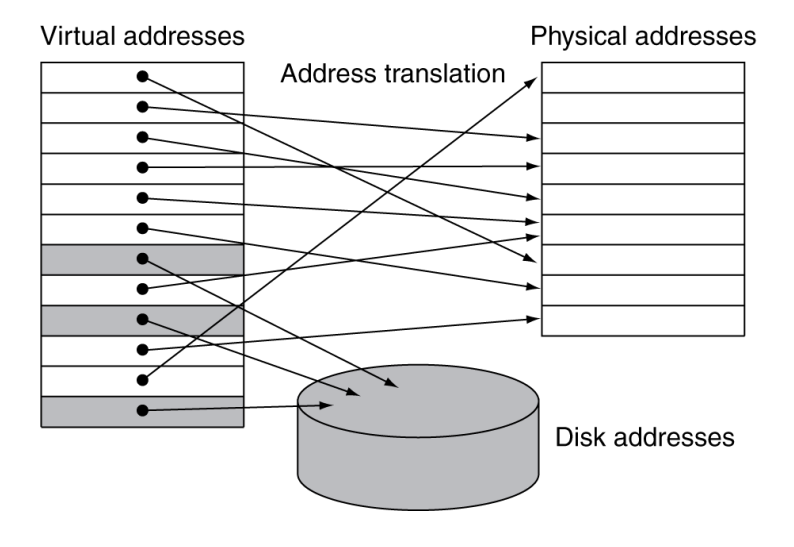

  • CPU & OS : virtual address → physical address 변환
    • VM 의 block : page
    • VM 변환 miss : page fault

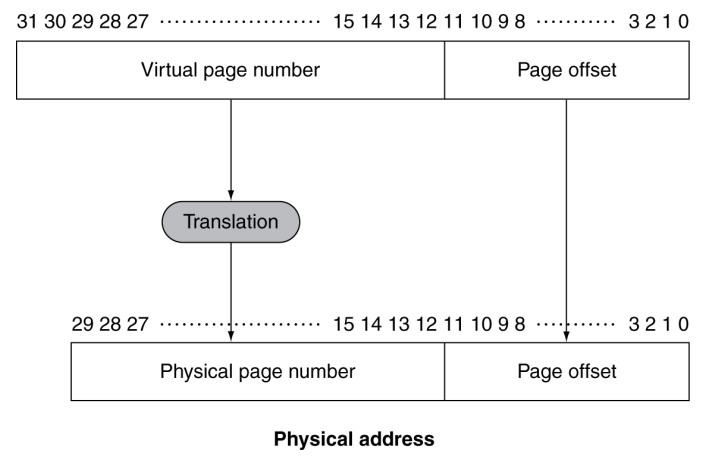

  • VM address : page (block) number + page (block) offset
    • 4k (4096 → 12 bit 사용)

◆ Page Fault

  • Page Fault Penaly
    • Page fault 발생 → disk 에서 page 가져오기
      • 수백만 clock cycle 필요
      • OS 에 의해 처리
    • page fault rate 최소화
      • Fully associative placement (S = 1)
      • 똑똑한 replacement algorithm

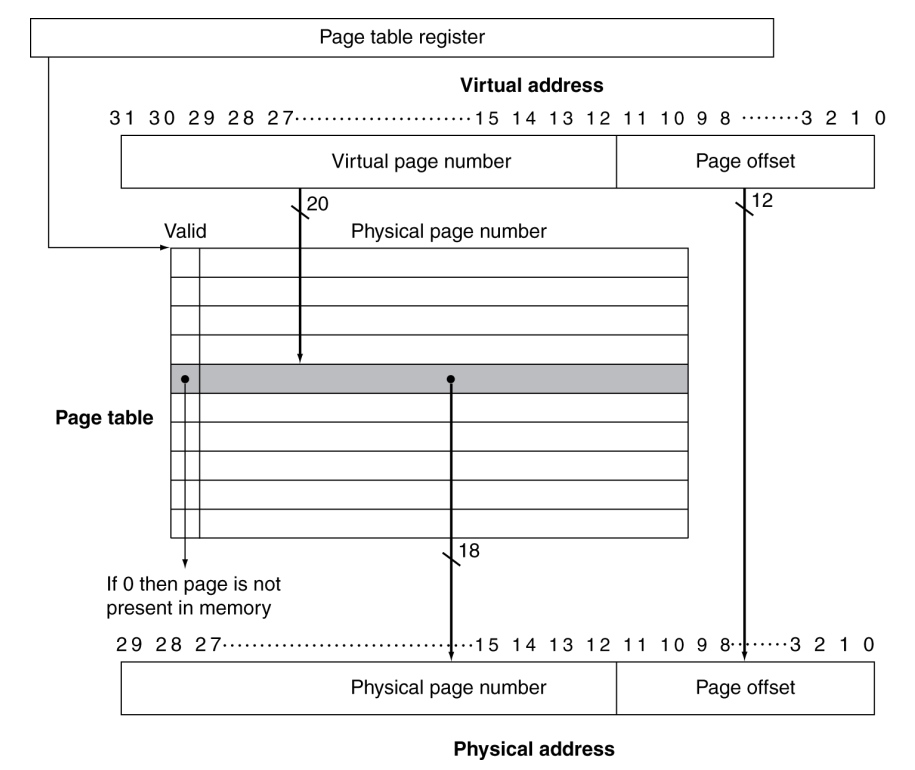

  • Page table
    • virtual address → physical address 변환 정보 저장
    • virtual page number 를 index 로 사용해 PTE 찾기
    • page 가 memory 에 있음
      • PTE : physical page number 저장
      • 추가적 status bit : referenced, dirty, …

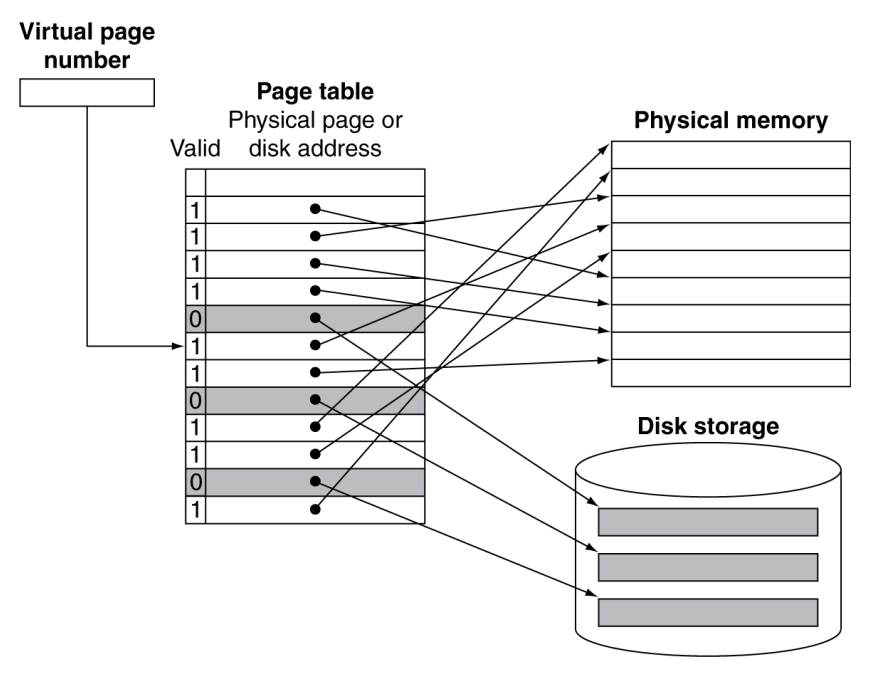

    • page 가 memory 에 없음
      • PTE : disk 의 swap space 참조

✦ Page Fault 처리 & TLB

◆ Replacement and Writes

  • LRU (Least Recently Used) 사용
    • page 접근 시 PTE 의 reference bit (= use bit) 1로 설정
    • OS 의해 주기적으로 0 초기화
    • reference bit = 0 인 page → 최근에 사용 X
  • Disk write → 수백만 cycle 소요
    • block 단위로 한번에 처리
    • Write-through (매번 즉시 반영) → 비실용적 Write-back (교체 시점 한번에 반영) → 사용
    • page write 될 때 PTE 의 dirty bit 설정

◆ TLB

  • Virtual address 변환 → 매번 page table 접근해야 함
    • 2번의 memory 참조 필요
      • PTE 접근
      • 실제 memory 접근

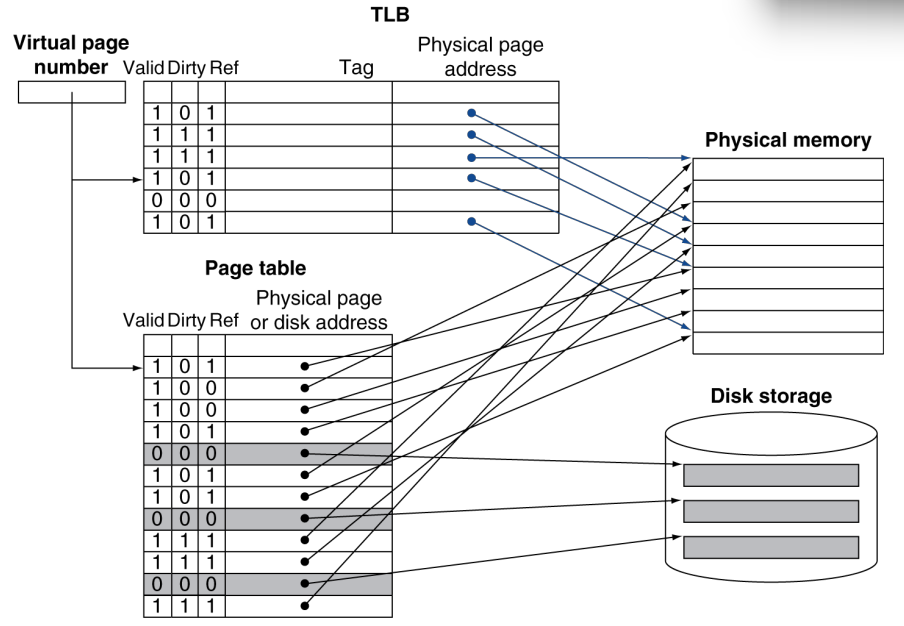

  • TLB (Translation Look-aside Buffer)
    • CPU 내부의 PTE 저장 cache
    • PTE 의 locality 좋은 성질 이용
    • 16~512개의 PTE
      • hit 시 0.5~1 cycle
      • miss 시 10~100 cycle
      • miss rate 0.01%~1%
    • miss → hardware or software 로 처리
  • TLB Miss
    • page 가 memory 에 있음
      • memory 에서 PTE 불러와 재시도
      • hardware 로 처리 → 복잡한 page table 구조에서는 복장 가능
      • software 로 처리 → 최적화된 handler + special exception
    • page 가 memory 에 없음 (page fault)
      • OS 가 page 가져오고 page table 업데이트
      • fault 발생한 명령어 재시작
  • Miss Handler
    • 두 가지 miss
      • Page O PTE X
      • Page X
    • destination register 가 덮어써지기 전에 TLB miss 감지해야 함 → Exception 발생
    • Handler 가 memory → TLB 로 PTE 복사
      • 명령어 재시작
      • Page 없으면 page fault 발생
  • Page Fault
    1. fault 난 virtual address PTE를 찾음 → disk에서 page 위치 확인
    2. memory에서 교체할 page 선택 (dirty bit = 1 이면 disk에 write-back)
    3. disk → memory로 page 복스 & page table 갱신
    4. fault가 발생했던 명령어부터 재실행

✦ Memory Hierarchy

  1. 데이터 어디에 배치? (block placement)
  2. 데이터 어떻게 찾음? (finding a block)
  3. miss 발생 시 무엇을 교체? (replacement)
  4. 데이터 어떻게 write? (write policy)

◆ Block Placement

  • by Associativity
  • Direct mapped (1-way associative)
    • 배치 위치가 하나로 고정
    • E = 1
  • n-way set associative
    • 하나의 set 내에서 n개의 선택지
    • S > 1 & E > 1
  • Fully associative
    • 어느 위치든 가능
    • S = 1
  • Associativity ↑
    • miss rate ↓
    • 복잡도, 비용, 접근 시간 ↑

◆ Finding a Block

Associativity 위치 탐색 방법 Tag 비교 횟수
Direct mapped Index 1
n-way set associative Set index로 찾은 후 set 내 entry 탐색 n
Fully associative 모든 entry 탐색 entry 수
  Full lookup table 0
  • Hardware cache
    • 비용 절감을 위해 비교 횟수 ↓
  • Virtual memory
    • Full table lookup → fully associative 가능
    • Miss rate ↓

◆ Replacement

  • Miss 발생 시 교체할 line 선택
    • LRU (Least Recently Used) : associativity 높으면 비용 ↑
    • Random : LRU 와 유사 성능, 구현 쉬움
  • Virtual Memory
    • hardware 지원으로 LRU 근사

◆ Write Policy

  • Write-through
    • 상위 & 하위 모두 업데이트
    • Replacement가 단순, but write buffer가 필요할
  • Write-back
    • 상위만 업데이트
    • Block이 교체될 때만 하위 업데이트
    • 더 많은 state를 유지 (dirty bit)
  • Virtual memory → write-back 만 가능

◆ Miss 종류

  • Compulsory miss (= cold start miss)
    • Block 첫 번째 접근 시
  • Capacity miss
    • 교체된 block에 다시 접근
    • cache 크기 유한해서 발생
  • Conflict miss (collision miss라고도 함)
    • Set 내 entry 경쟁으로 인해 발생
    • Fully associative 아닌 cache에서 발생
    • 동일한 총 크기의 fully associative cache에선 발생 X
설계 변경 Miss rate에 대한 영향 부정적 성능 영향
Cache 크기 증가 Capacity miss 감소 접근 시간 증가 가능
Associativity 증가 Conflict miss 감소 접근 시간 증가 가능
Block 크기 증가 Compulsory miss 감소 Miss penalty 증가.
매우 큰 block 크기 → pollution으로 인해 miss rate가 증가
