✦ Introduction

◆ Instruction Execution

• 명령어 실행 단계
  1. PC (Program Counter) → 명령어 memory 로부터 명령어 fetch
     • 이때 명령어에 register 번호 포함
  2. 명령어 필드 사용해 register 읽기
  3. 명령어 실행하기 → 어떤 멍령어 인지 따라 다른 행동
     • ALU 사용 (jump 제외 모든 명령어)
     • Arithmetic
     • load / store
     • Branch targer address - data memory 접근 (load / store 위해)
  4. PC update → PC + 4 또는 target addreess

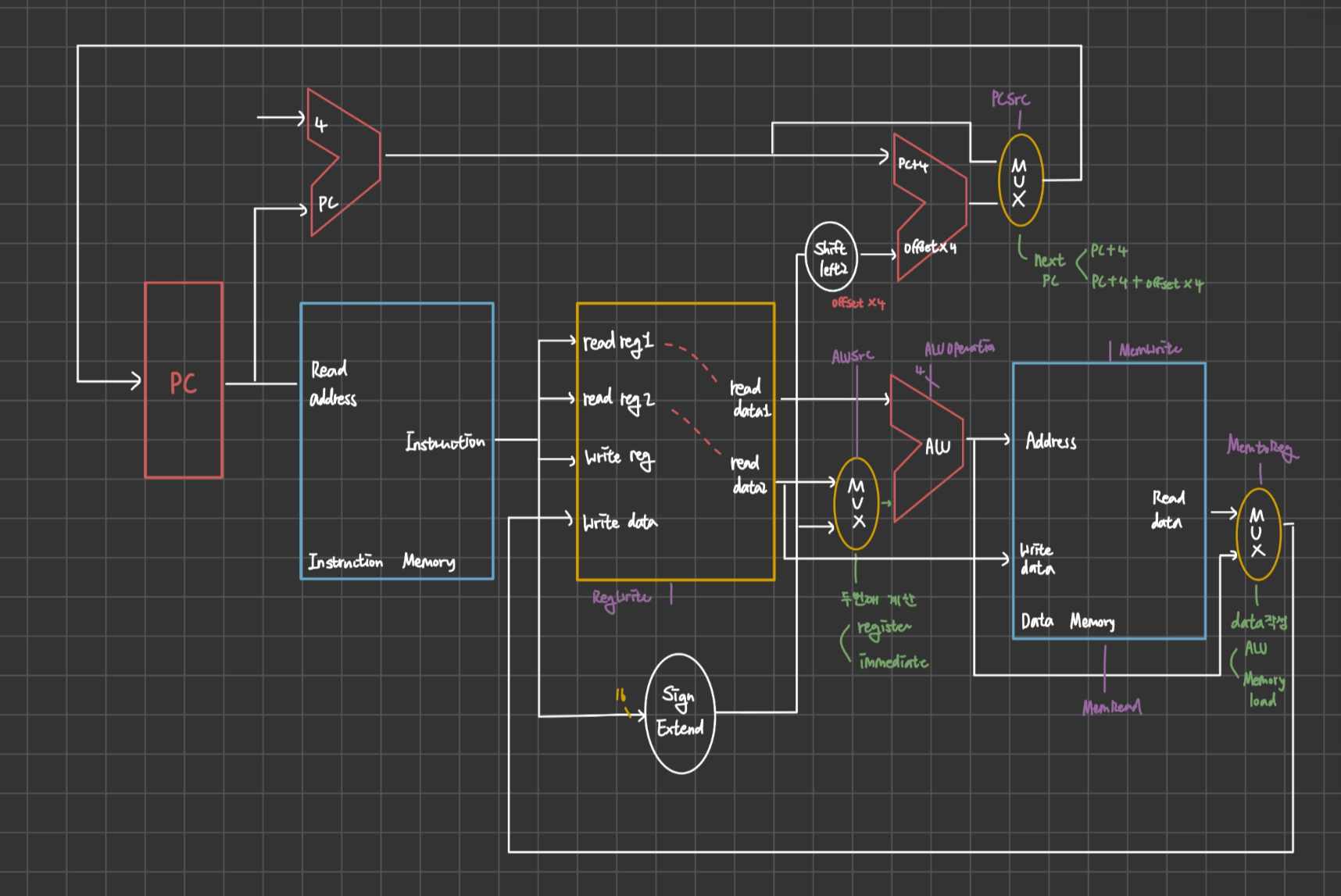

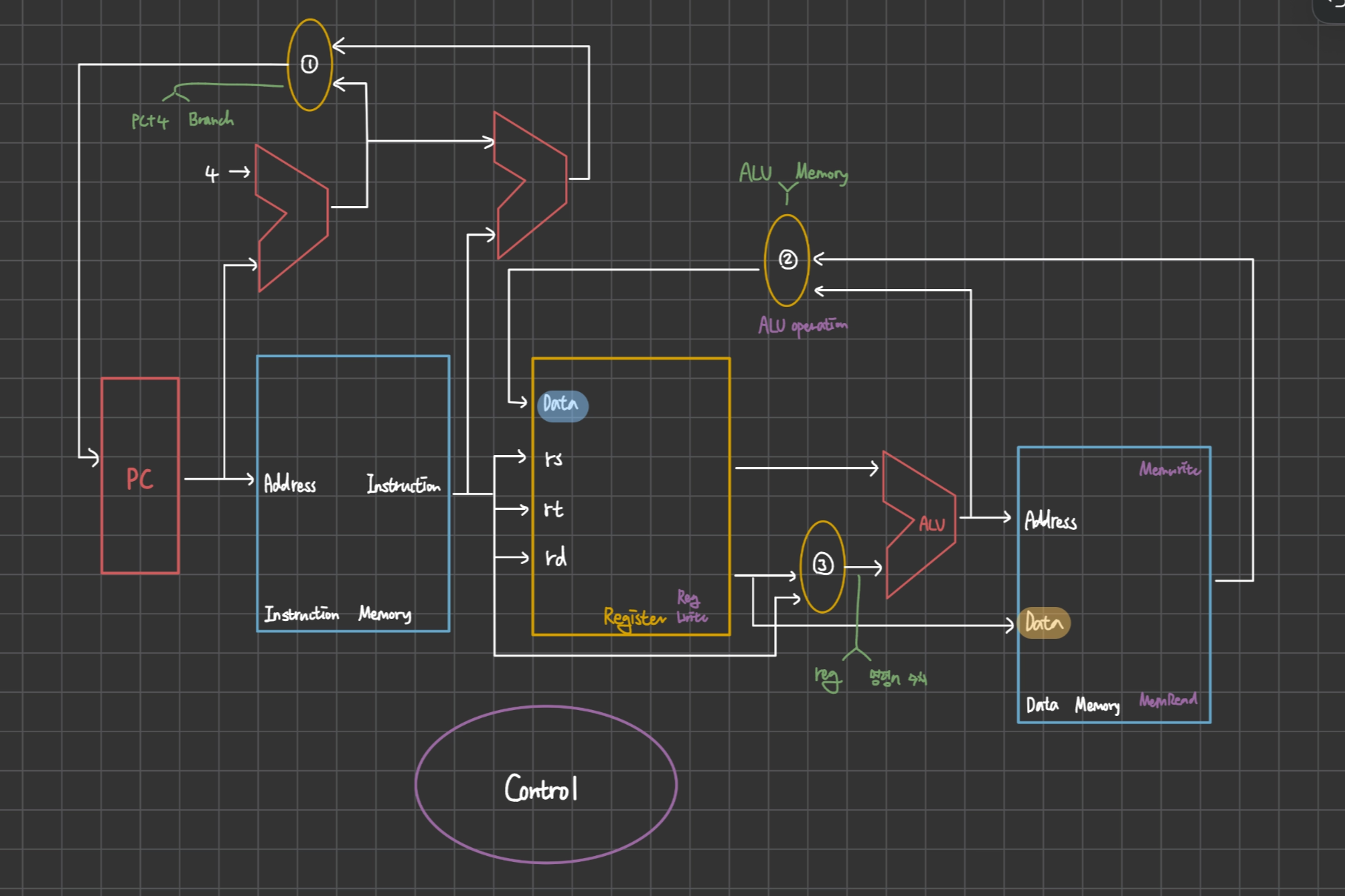

◆ CPU Overview

• MUX 1 → PC 의 다음 주소 결정
  • PC + 4
  • Branch Address
• MUX 2 → register 의 data 값 결정
  • ALU 된 값 (rs & rt)
  • Memory 값
• MUX 3 → ALU 의 두 번째 입력 결정
  • register 값
  • 명령어 수치 (immediate)

✦ Logic Design Basics

• low voltage = 0 / high voltage = 1
• 1 wire 당 1 bit

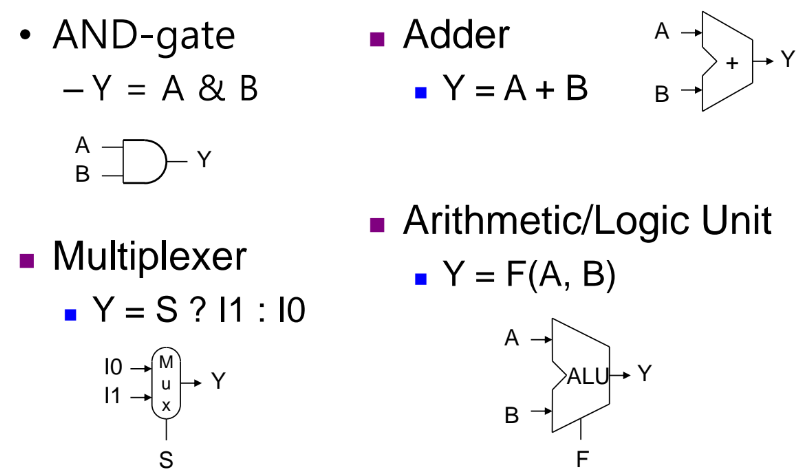

◆ Combinational element

• 데이터 값에 대해 연산 수행

• 현재 입력에 의해서만 출력 결정 (memory component X)

• 같은 입력 → 같은 출력
• ex) ALU

◆ State element

= sequential element

• memory component 지님 (내부 기억 장소 O)
  • 2 input
    • 기록할 data
    • clock
  • 1 output
    • 이전 clock cycle 에 기록된 값

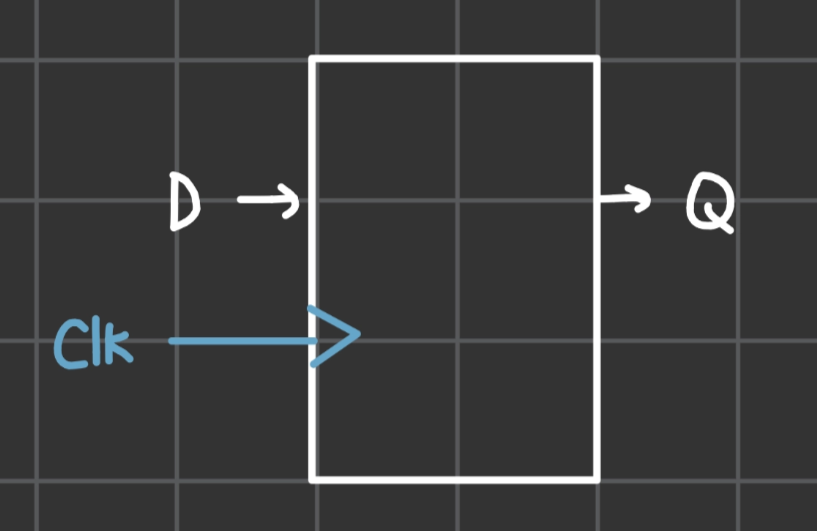

• ex) D filp-flop

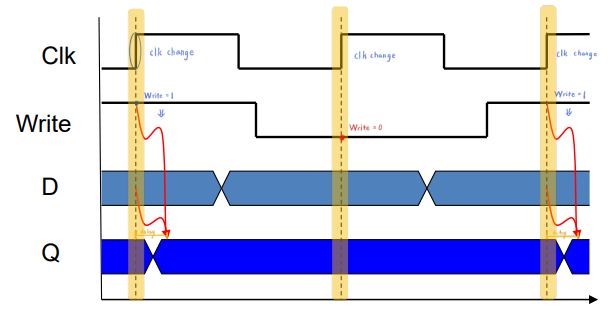

• Register : data 를 기록

  • Clk 이 0 → 1 로 바뀔 때 update

  • write control 이 있으면

    • write control = 1 && Clk 0 → 1 일때만 update

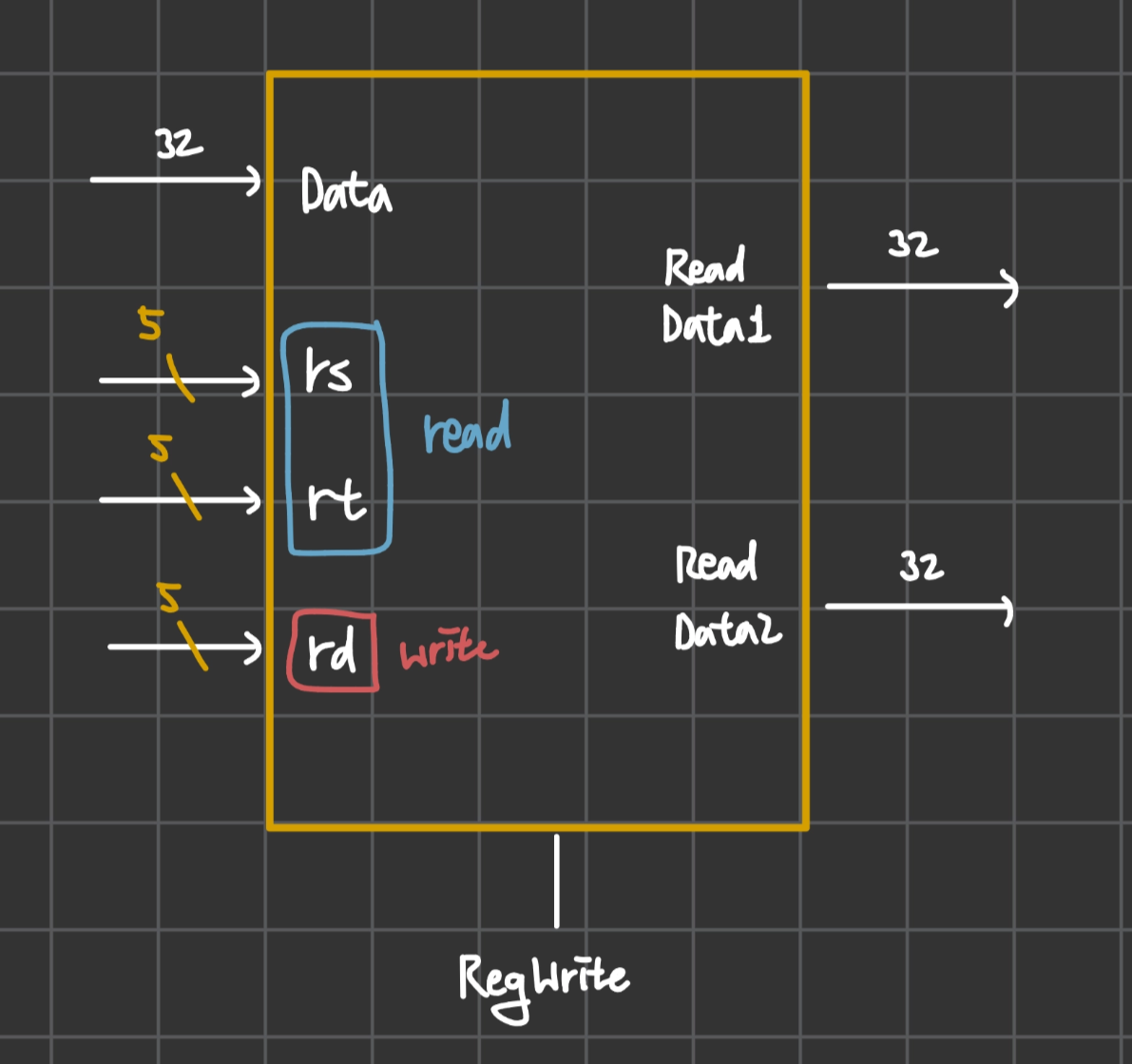

◆ Store element

• Register 에 저장
  • 1 input
    • rd (write data)
  • 2 output
    • Read data 1 ← select by rs
    • Read data 2 ← select by rt
  • 한 Clk 안에 2 register read & 1 register write 동시에 가능
    • How? memory 에서 load 하는 것이 아닌 이전 operation (rs & rt) 결과 바로 사용

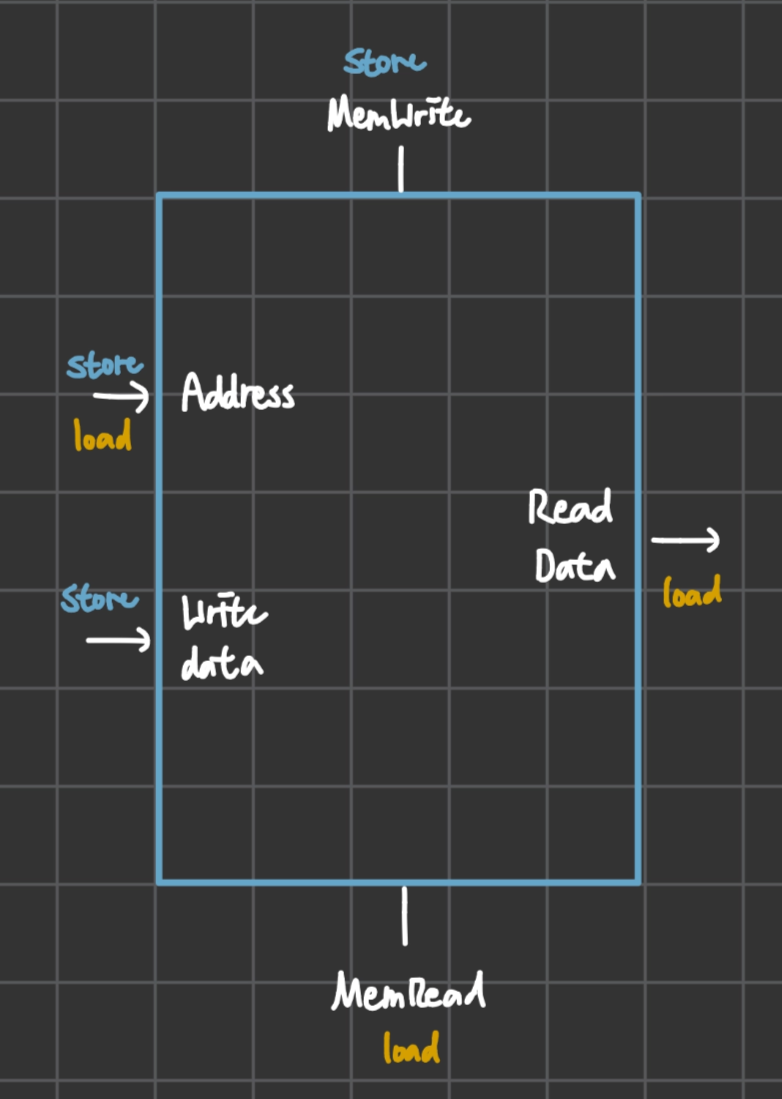

• Memory 에 저장
  • 1 input
    • write data (store)
  • 1 output
    • read data (load)
  • Address : read / write 될 memory 주소
    • MemRead = 1 → load 될 위치
    • MemWrite = 1 → store 할 위치
  • CLK → write 에만 사용 (to synchronize)

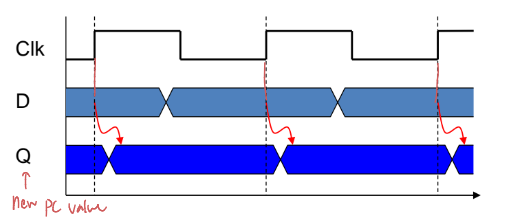

◆ Clocking Methodology

• Clock → 언제 값을 저장할지 결정
• Combinational logic 은 clock 과 무관하게 즉시 계산 → clock edge 중간에 계산 끝

✦ Building a Datapath

• Datapath : CPU 에서 data 나 addreess 연산하는 elements
  • ex) register, ALU, MUX, memory

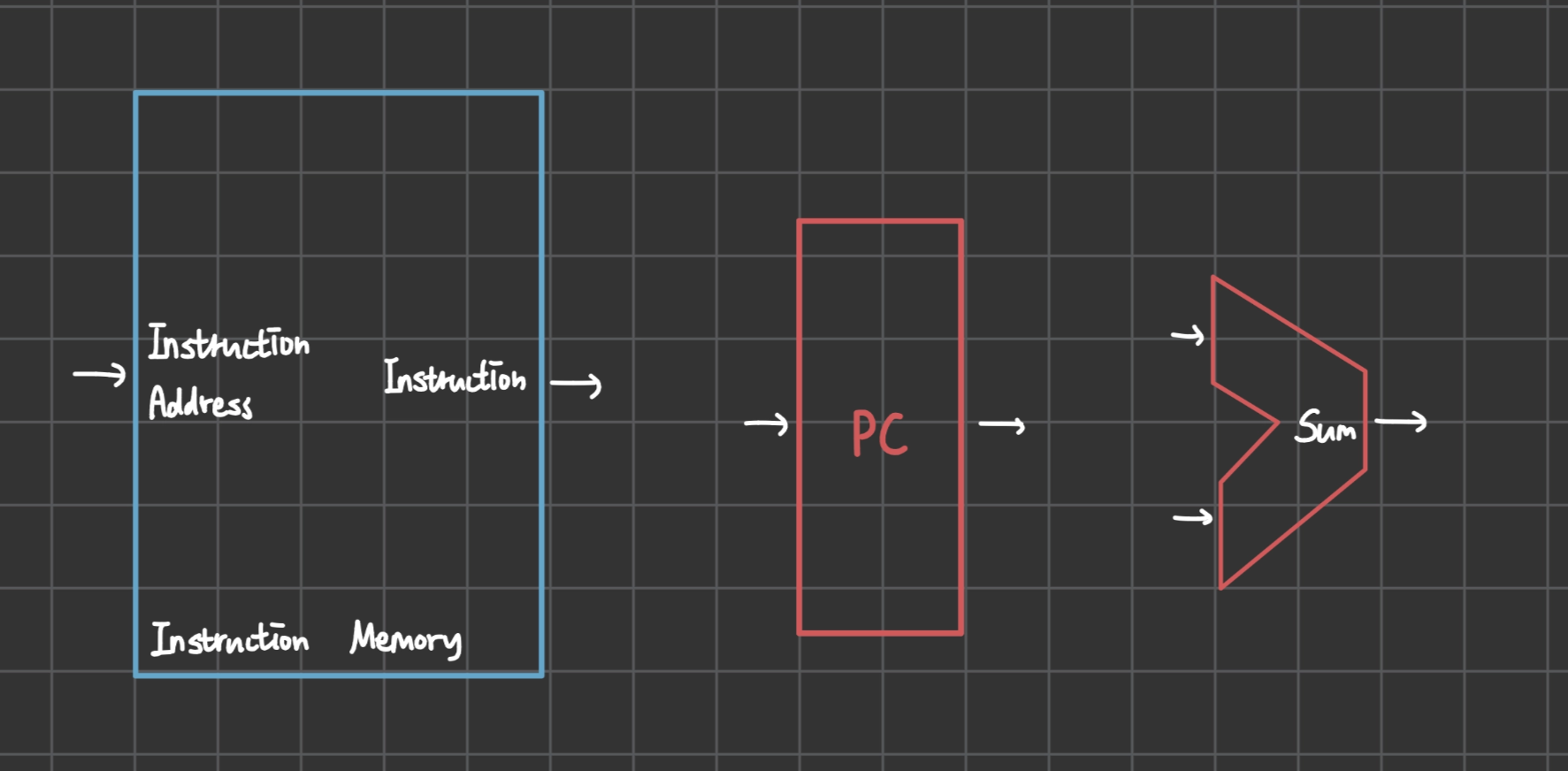

  • 기본 요소

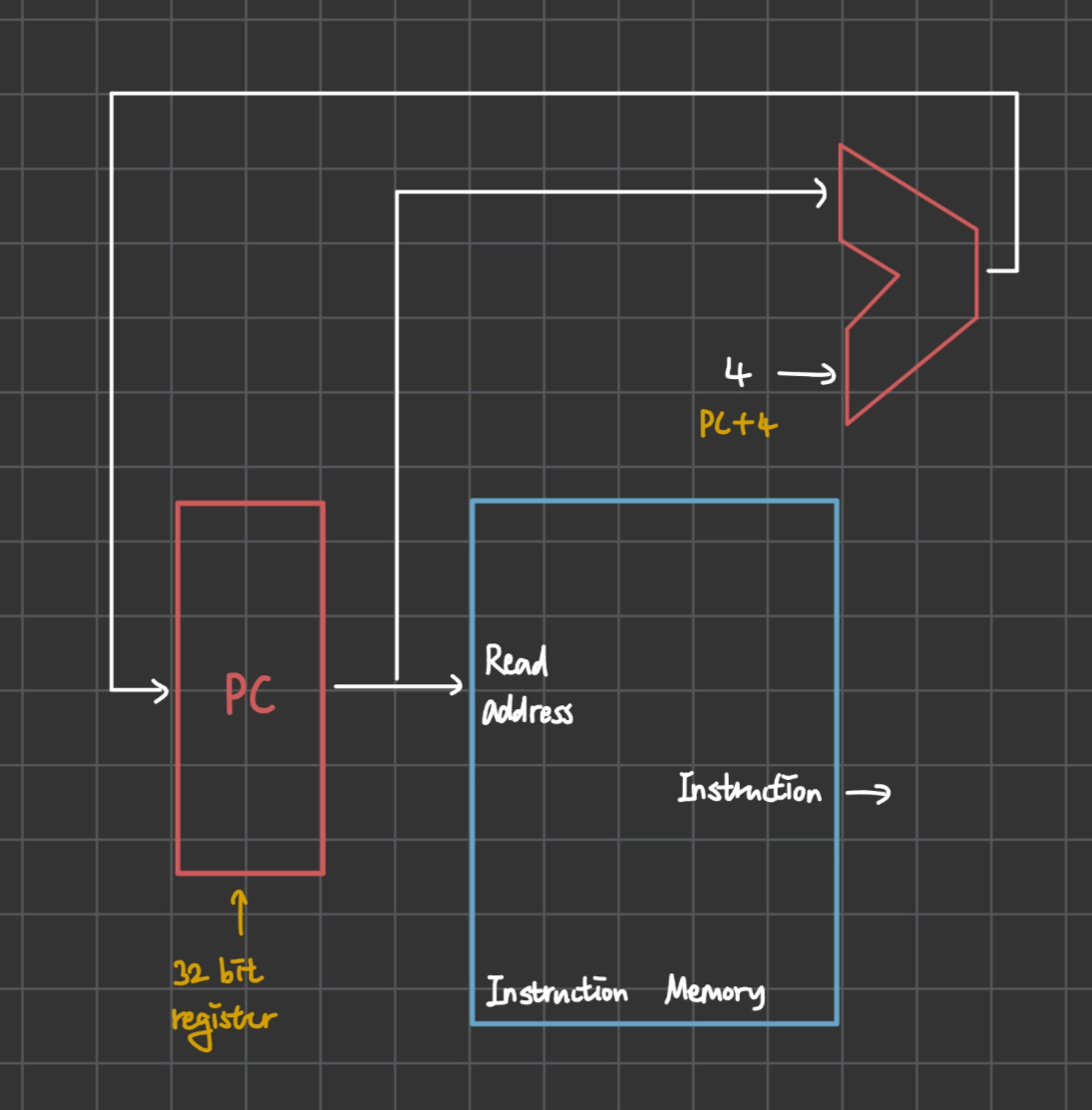

◆ Instruction Fetch

• 명령어 가져오기

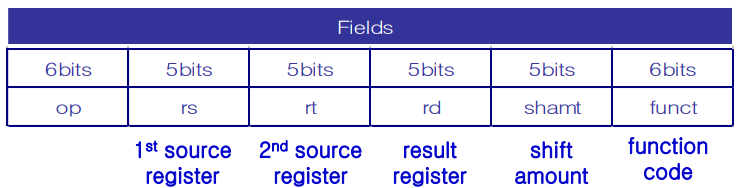

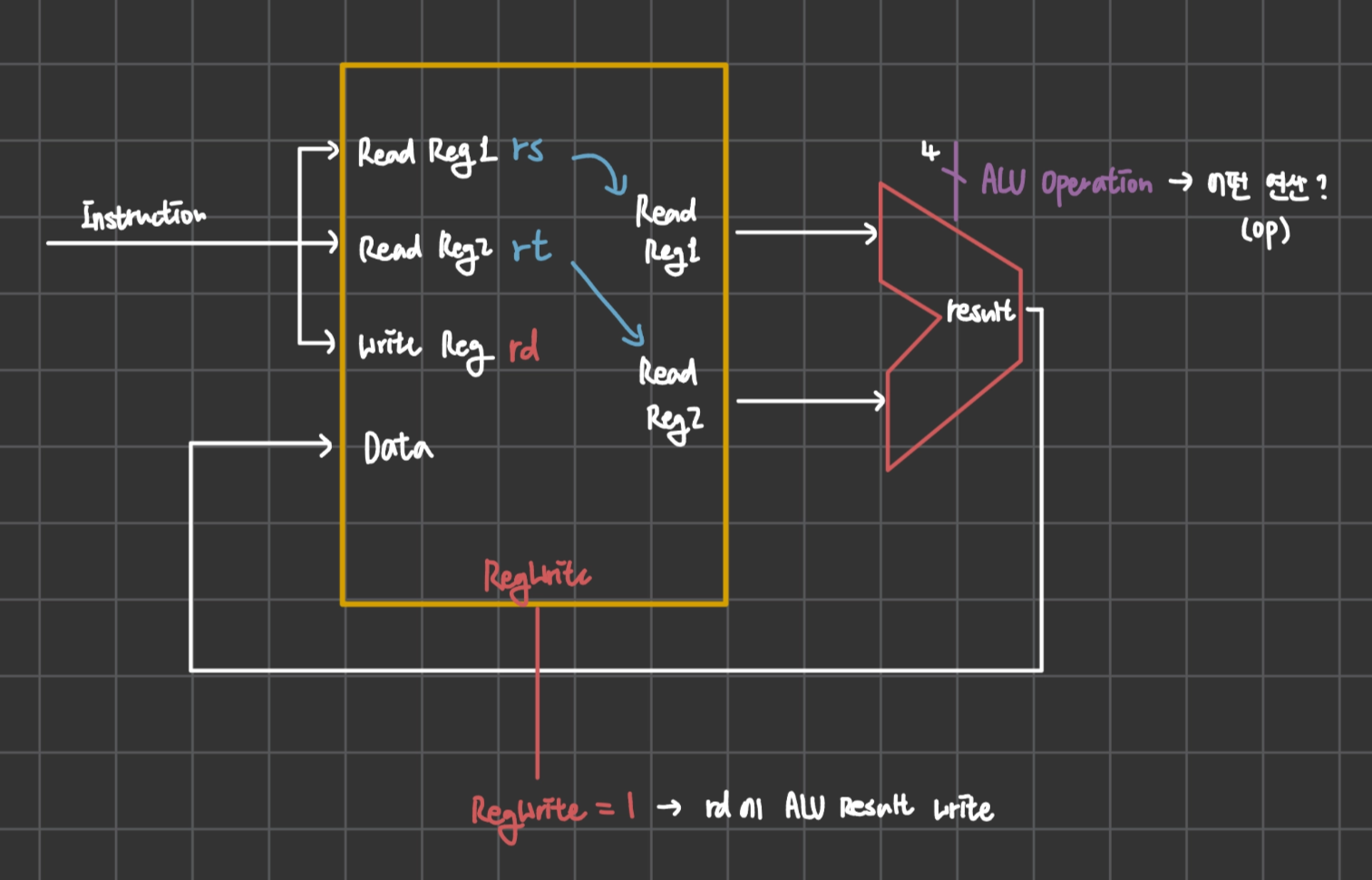

◆ R-format Instructions

• add rd, rs, rt
• sub rd, rs, rt → register 3 개 사용

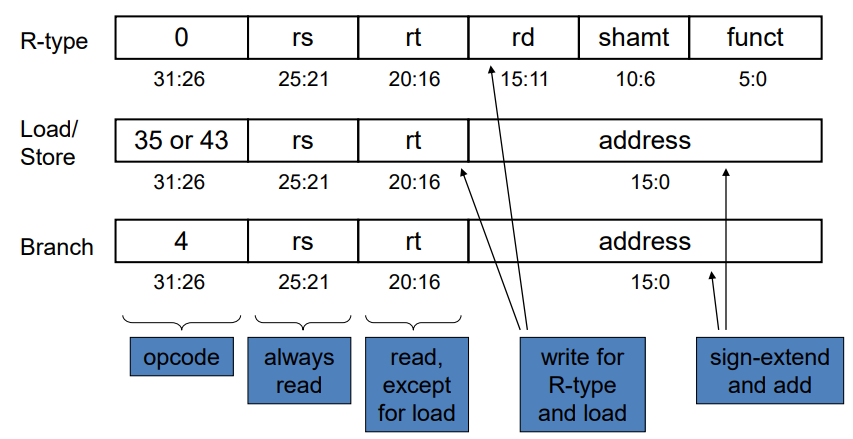

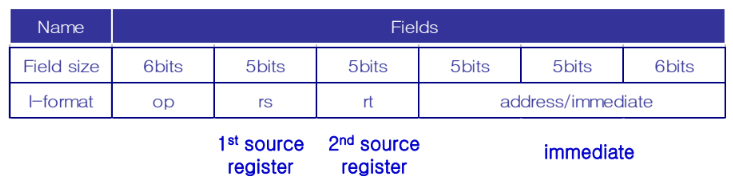

◆ I-format Instructions

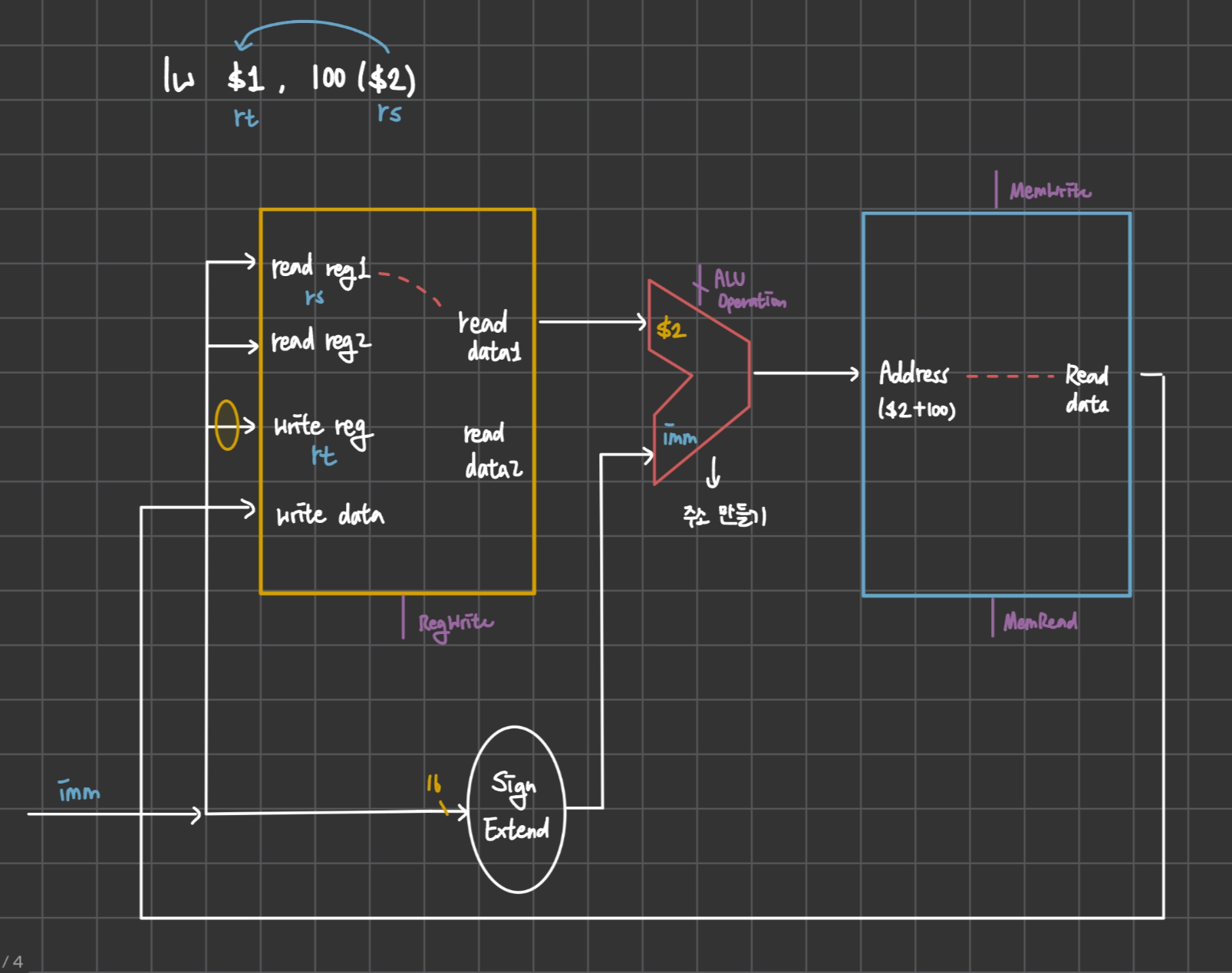

• lw rt, imm(rs)

  • 1 cycle 만에 load

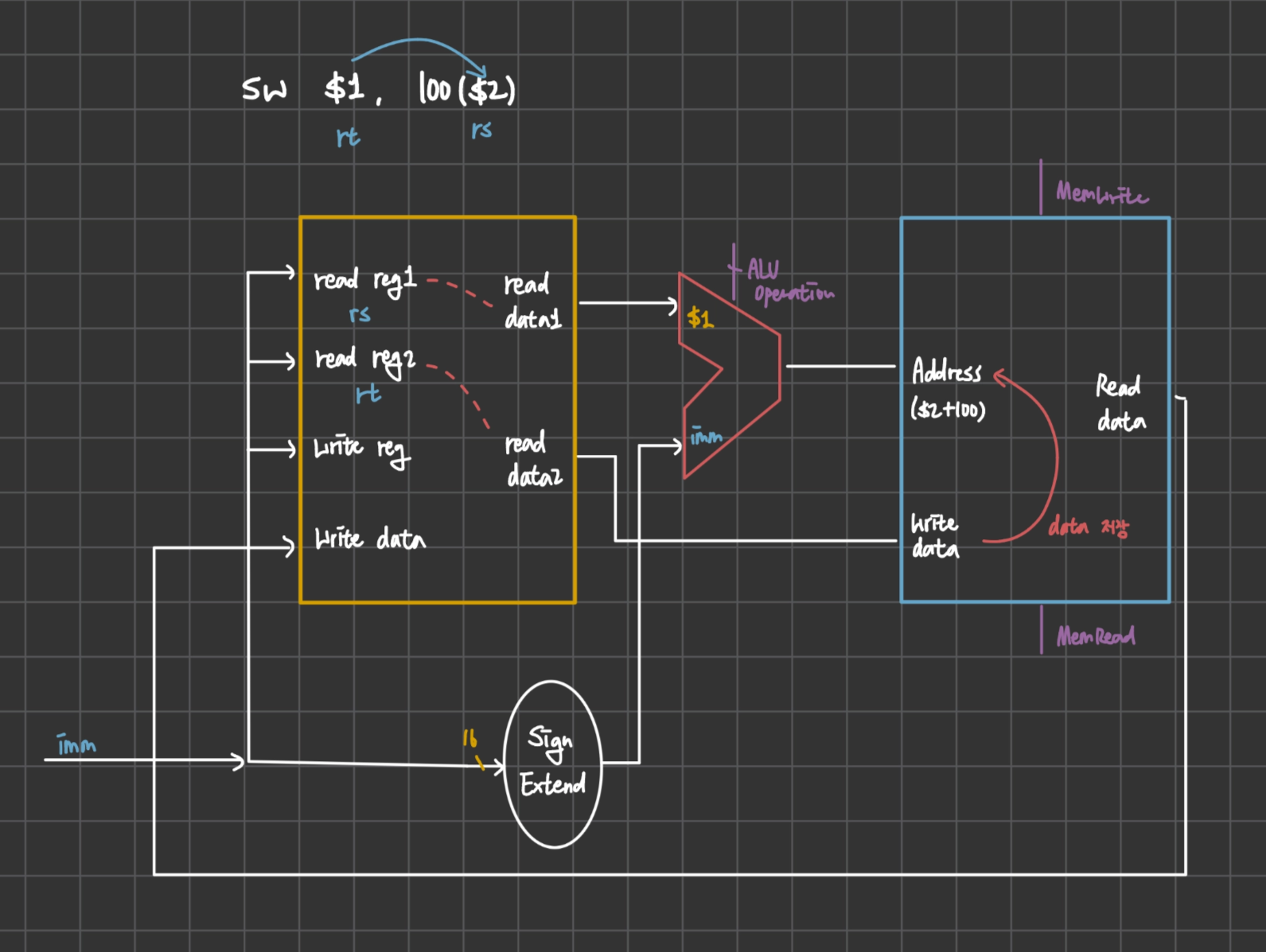

• sw rt, imm(rs)

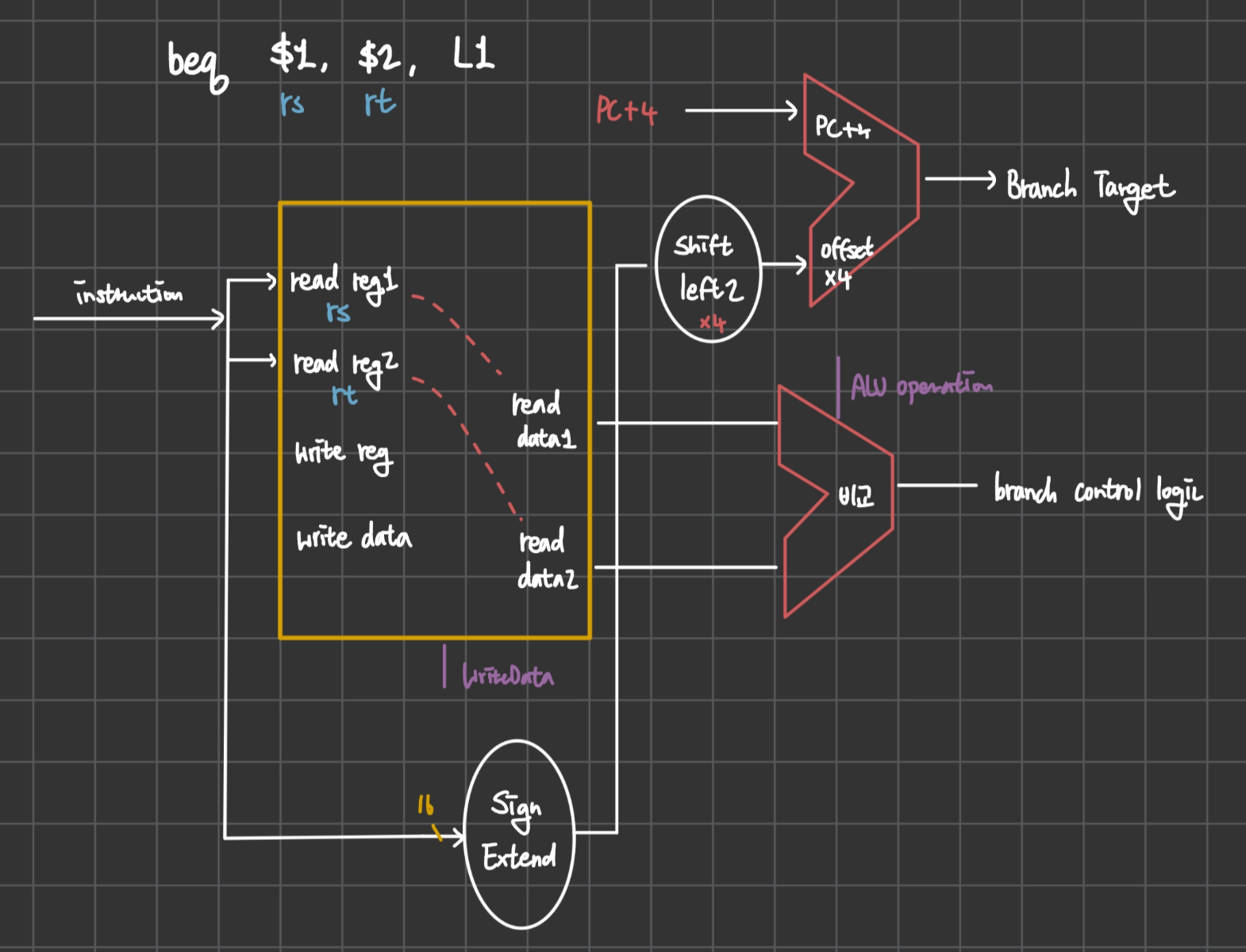

• beq rs, rt, L1

• ori, rt, rs, imm → register 2 개 + imm / mem 사용

• Branch 는 PC 상대적으로 addressing

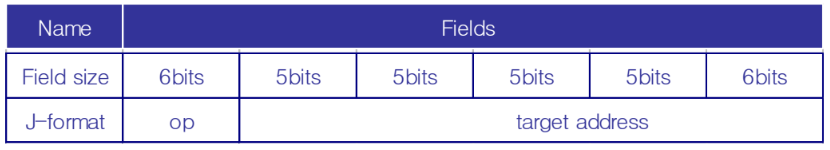

◆ J-format Instruction

• j target

• 고정 주소 사용 (target × 4)

2	address
31 : 26	25 : 0

• PC update → 총 32 bit
  • (PC + 4) + (jump addr * 4)

PC + 4	jump « 2
31 : 28	27 : 0

◆ Address

• PC 에 저장되는 값은 항상 4의 배수
  • Sequential
    • PC [31:0] = PC[31:0] + 4
  • Branch operation
    • PC [31:0] = PC[31:0] + 4 + SignExtension(imm) * 4
• PC 의 끝 2 bit (LSB) 는 항상 0 → 사용 X
  • Sequential
    • PC [31:2] = PC[31:2] + 1
  • Branch operation
    • PC [31:2] = PC[31:2] + 1 + SignExtension(imm)

◆ Full Datapath

✦ Control

◆ ALU Control

• ALU 가 어떤 연산을 할 건지 결정 → 4 bit
• Load / Store : add (0010)
• Branch : subtract (0110) → 비교 위해
• R-type : 어떤 명령어인지에 따라 function 결정

opcode	ALUOp (2bit)	Operation	funct	ALU function	ALU control (4bit)
lw	00	load word		add	0010
sw	00	store word		add	0010
beq	01	branch equal		subtract	0110
R-type	10	add	100000	add	0010
		subtract	100010	subtract	0110
		AND	100100	AND	0000
		OR	100101	OR	0001
		set-on-less-than	101010	set-on-less-than	0111

◆ Instruction Control

• X → 0 / 1 아무거나 상관 없음
• read / write 는 명시적으로 disable 해야 함

Signal	선택	Value 0	Value 1
RegDst	write 할 register	rt 선택	rd 선택
RegWrite	register 에 write	write X	write O
ALUSrc	ALU 두 번째 피연산자	register rt	immediate
ALUOp	어떤 연산 → OP code
MemWrite	memory 에 write	write X	write O
MemRead	memory 에서 read	read X	read O
MemtoReg	reg에 저장할 데이터	ALU output	memory output
PCSrc	다음 PC	PC + 4	PC + 4 + offset * 4
Jump	Jump?		Jump O

• R-format instruction control

Signal	선택
RegDst	1
RegWrite	1
ALUSrc	0
ALUOp	OP (명령어 따라)
MemWrite	0
MemRead	0
MemtoReg	0
PCSrc	0

• Ioad word

Signal	선택
RegDst	0
RegWrite	1
ALUSrc	1
ALUOp	add (0010)
MemWrite	0
MemRead	1
MemtoReg	1
PCSrc	0

• store word

Signal	선택
RegDst	X
RegWrite	0
ALUSrc	1
ALUOp	add (0010)
MemWrite	1
MemRead	0
MemtoReg	X
PCSrc	0

• branch

Signal	선택
RegDst	X
RegWrite	0
ALUSrc	0
ALUOp	sub (0110)
MemWrite	0
MemRead	0
MemtoReg	X
PCSrc	1

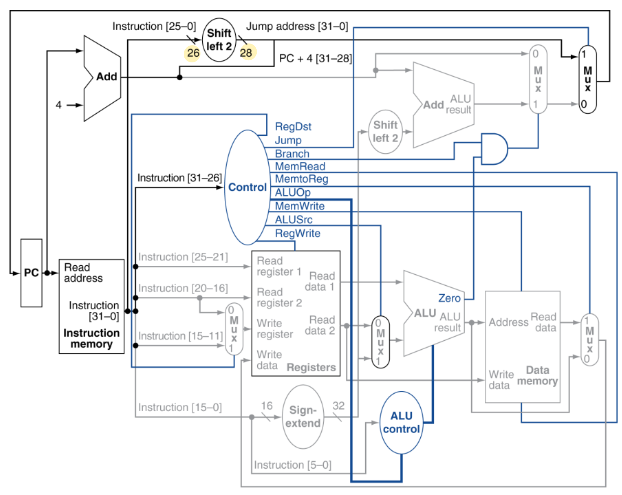

• jump

Signal	선택
RegDst	X
RegWrite	0
ALUSrc	X
ALUOp	X
MemWrite	0
MemRead	X
MemtoReg	X
PCSrc	X
Jump	1

• Summary

Signal	R-format	lw	sw	beq	j
RegDst	1	0	X	X	X
RegWrite	1	1	0	0	0
ALUSrc	0	1	1	0	X
ALUOp	OP (명령어 따라)	add (0010)	add (0010)	sub (0110)	X
MemWrite	0	0	1	0	0
MemRead	0	1	0	0	X
MemtoReg	0	1	X	X	X
PCSrc	0	0	0	1	X
Jump	0	0	0	0	1

◆ 성능 이슈

• lw 는 여러 명령어 중 실행 시간이 가장 김 → clock 기준 → pipelining 으로 개선
