✦ Associative Cache

• Fully associative
  • S (set) 이 1 로 고정
  • 어떤 block 이든 cache 의 빈 곳 아무데나 들어 갈 수 있음
  • hit 확인하려면 모든 항목 동시에 비교 해야 함 → 비쌈
  • 모든 항목마다 comaparator 필요
• n-way set associative
  • E > 1 && S > 1
  • cache 를 여러 set 으로 나누고 block number 의 modulo 로 어떤 set 들어갈지 결정
  • 현재 대부분의 cache가 사용
  • entry (line) 만큼의 comparator 필요

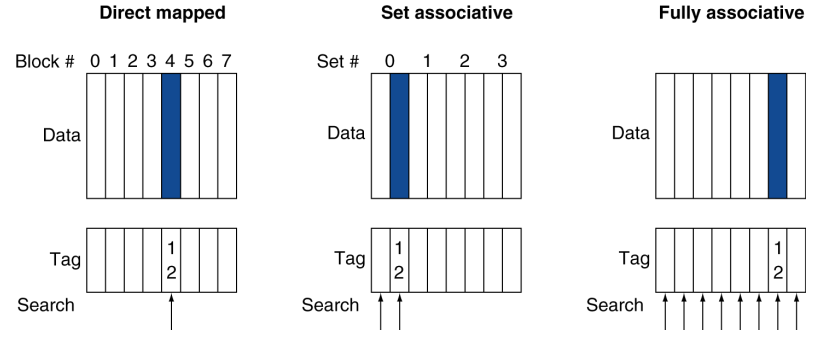

• Directed mapped
  • 12 (1100) → block 4 에 저장
• Set associative
  • 12(1100) → 4로 나누면 0 → set 4 찾기
• Fully associative
  • 모든 line (entry) 찾기

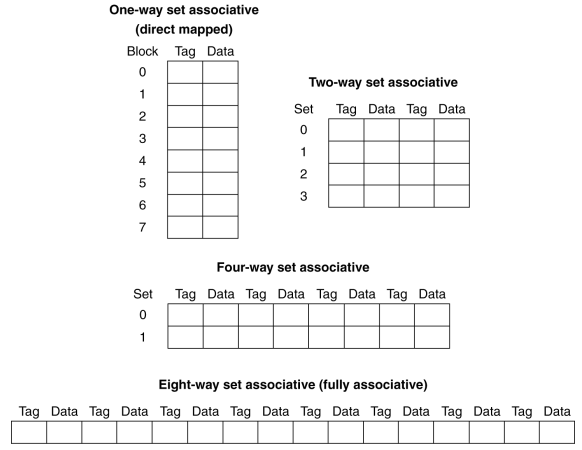

◆ Spectrum of Associativity

• One-way set associative (direct mapped)
  • S = 8
  • Block, Tag, Data 구조로 0~7번 항목
• Two-way set associative
  • S = 4
  • Set 0~3, 각 set에 Tag+Data가 2개씩
• Four-way set associative
  • S = 2
  • Set 0~1, 각 set에 Tag+Data가 4개씩
• Eight-way set associative (fully associative)
  • S = 1
  • Set 없이 Tag+Data가 8개 나란히

방식	S	E	특징
Direct mapped	8	1	각 block이 딱 1곳에만 들어갈 수 있음
2-way set associative	4	2	각 block이 set 내 2곳 중 선택 가능
4-way set associative	2	4	각 block이 set 내 4곳 중 선택 가능
Fully associative	1	8	어디든 들어갈 수 있음, S=1이므로 index bit = 0

◆ Example

Yellow : New (Miss)

Red : Miss

Blue : Hit

• 4-block cache 비교 : 접근 순서 0 → 8 → 0 → 6 → 8
• Directed mapped
  • S = 4, E = 1
  • 0 → 0 (00)
  • 6 → 2 (10)
  • 8 → 0 (00)

Block address	Cache index	Hit/miss	0	1	2	3
0	0	miss	Mem[0]
8	0	miss	Mem[8]
0	0	miss	Mem[0]
6	2	miss	Mem[0]		Mem[6]
8	0	miss	Mem[8]		Mem[6]

• 5번 접근 모두 miss
• 0 과 8 이 모두 0 번 slot 사용 → 계속 충돌 일어남
• 2-way set associative
  • S = 2, E = 2
  • 0 → 0 (0)
  • 8 → 0 (0)
  • 6 → 0 (0)

Block address	Cache index	Hit/miss	Set 0		Set 1
0	0	miss	Mem[0]
8	0	miss	Mem[0]	Mem[8]
0	0	hit	Mem[0]	Mem[8]
6	0	miss	Mem[0]	Mem[6]
8	0	miss	Mem[8]	Mem[6]

• miss 4번
• Fully associative
  • S = 1, E = 4

Block address	Hit/miss	Line 1	Line 2	Line 3	Line 4
0	miss	Mem[0]
8	miss	Mem[0]	Mem[8]
0	hit	Mem[0]	Mem[8]
6	miss	Mem[0]	Mem[8]	Mem[6]
8	hit	Mem[0]	Mem[8]	Mem[6]

• miss 3번

◆ How Much Associativity

• 얼마나 많은 연관성 필요?
• Associativity ↑ (E 갯수) → miss rate ↓
  • but 효과 점점 감소

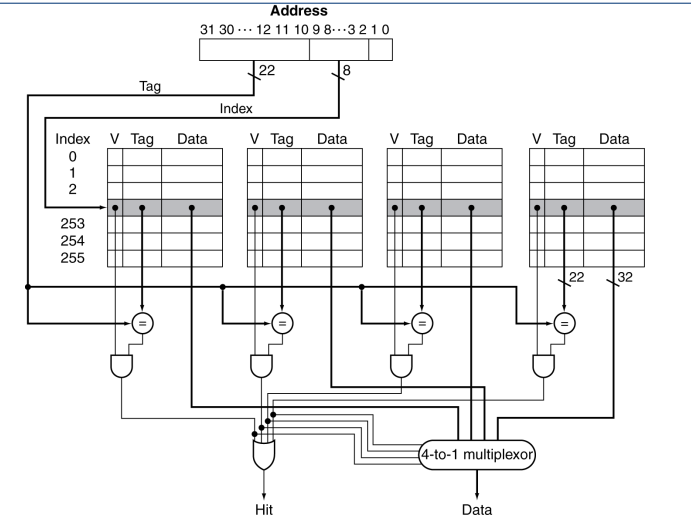

• t : 22 / s : 8 / b : 2
• index (S) 로 set 선택
• 선택된 행에서 4개의 line 을 동시에 읽음
• 각 line 의 tag & valid 비교
  • 4-way 이므로 comparator 4개 필요
• 4 comparator 중 일치 → Hit ⇒ 해당 line data 출력

주소 입력
  ↓
Index → 해당 set의 행 선택
  ↓
4개 way 동시 Tag 비교 (병렬)
  ↓
Hit? → multiplexor로 해당 way의 Data 출력
Miss? → 하위 memory에서 데이터 가져옴

◆ Replacement Policy

• Direct mapped : miss 마다 바꿈
• Set associative
  • valid bit = 0 우선 선택
  • 모두 사용중이면 항목 중 선택
• 선택 방법
  • Least-recently used (LRU)
    • 가장 오랫동안 사용되지 않은 것 선택
    • 2-way → 간단 / 4-way → 관리 가능 / 그 이상은 어려움
  • Random
    • 높은 associativity (E 갯수 ↑) 에서 LRU 와 성능 비슷

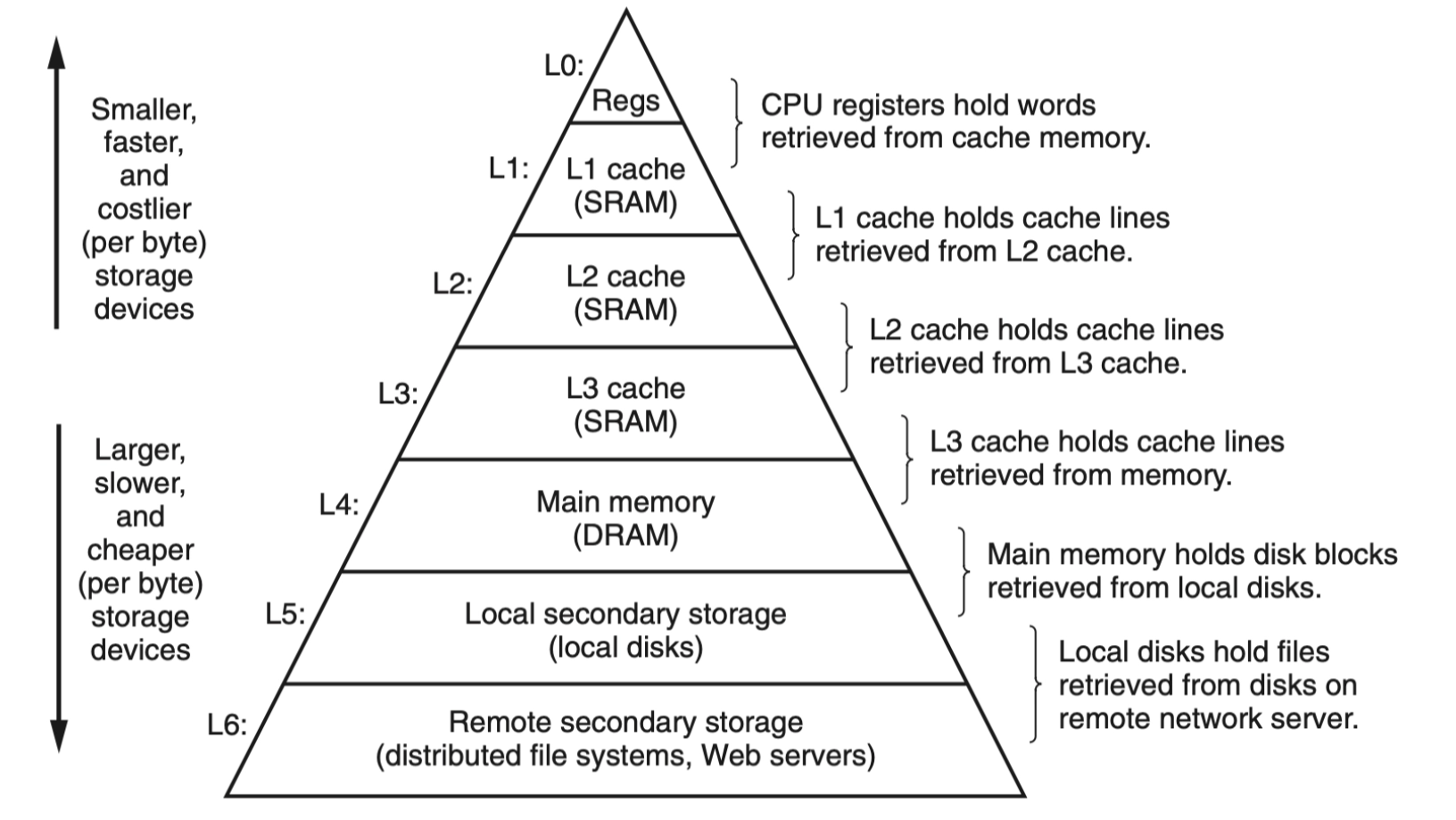

◆ Multilevel Caches

• Primary cache → CPU 에 연결
  • 작지만 빠름
• Level-2 cache → primary cache miss 처리
  • L1 보다 크고 느림, main memory 보단 빠름
• Level-3 cache (일부)
• Main memory → L2 (& L3) miss 처리
