✦ Introduction

◆ Memory Hierarchy

  • Static RAM (SRAM)
    • 0.5ns ~ 2.5ns
    • GB 당 $2000 ~ $5000
  • Dynamic RAM (DRAM)
    • 50ns ~ 70ns
    • GB 당 $20 ~ $75
  • Magnetic disk
    • 5ms ~ 20ms
    • GB 당 $0.20 ~ $2 → 이상적인 메모리 : SRAM 만큼 빠르면서 disk 정도의 용량 & 가격

◆ Locality

  • Temporal locality
    • 한 번 참조된 항목은 곧바로 다시 참조되는 경향이 있음
  • Spatial locality

    • 어떤 항목이 참조되면 그 근처의 다른 항목이 곧바로 참조될 확률이 높음 → 메모리 계층 구조 이용해 지역성 활용 가능

    • 모든 것을 disk 에 저장
    • 최근 & 그 인접 항목을 DRAM 으로 복사 → Main memory
    • 더 최근 & 인접 항목을 SRAM 으로 복사 → Cache memory

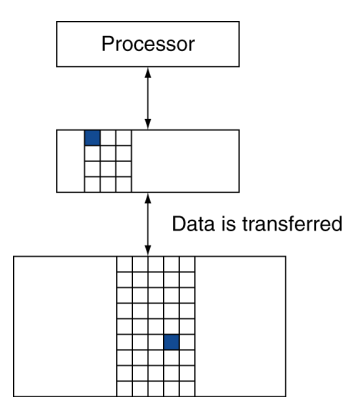

◆ Hit & Miss

  • block : 두 계층 간 복사의 최소 단위
  • Hit : 접근하려는 데이터가 상위 레벨에 존재
    • 복사할 필요 X
    • Hit ratio : \frac{hit}{total}
  • Miss : 접근하려는 데이터가 없음
    • 하위 레벨에서 block 단위로 복사
    • miss penalty : 복사하는데 걸리는 시간
    • Miss ratio : 1 - hit ratio

✦ Cache Memory

  • CPU 에 가장 가까운 memory
  • 접근 순서가 주어졌을 때
    • how 데이터 존재 여부 확인?
    • where 데이터 찾음?

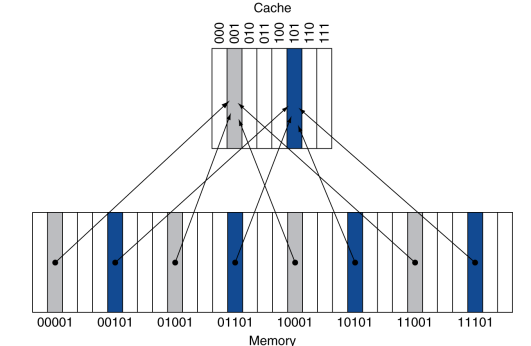

◆ Direct Mapped Cache

  • Where 의 가장 단순한 답 → 위치는 주소에 의해 결정
  • 메모리의 특정 block 은 cache 의 딱 한 곳에만 들어갈 수 있음
  • cache index = (block 주소) mod (cache 안의 block 수)

→ 앞의 2 bit 뗀 cache 주소에 저장

  • block 수는 2의 거듭제곱
  • 하위 비트 주소 사용 → 같은 슬롯 매핑 두 주소 번갈아 접근 시 conflict 발생 가능

◆ Tags and Valid Bits

  • How 의 답 → Tag bit & Valid bit 두기
  • Tag bit : block 주소의 상위 비트 저장
  • Valid bit : 해당 칸에 data 가 있는지 표시
    • 초기 : 0
    • 데이터 저장 후 : 1

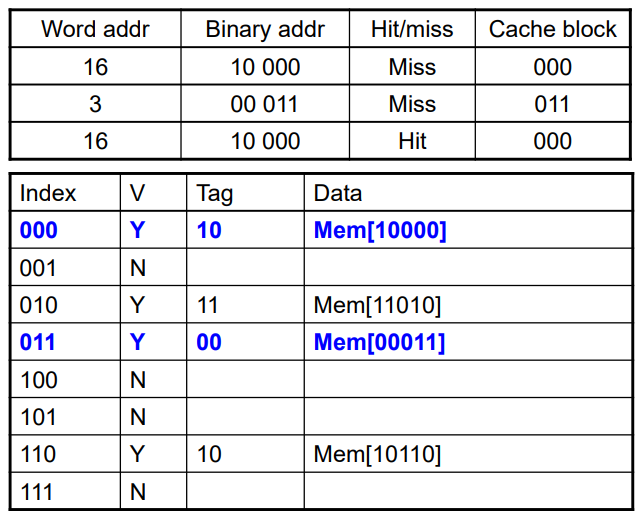

◆ Example

  • 하위 3 bit 의 index 에 저장
  • tag 에 상위 2 bit 저장

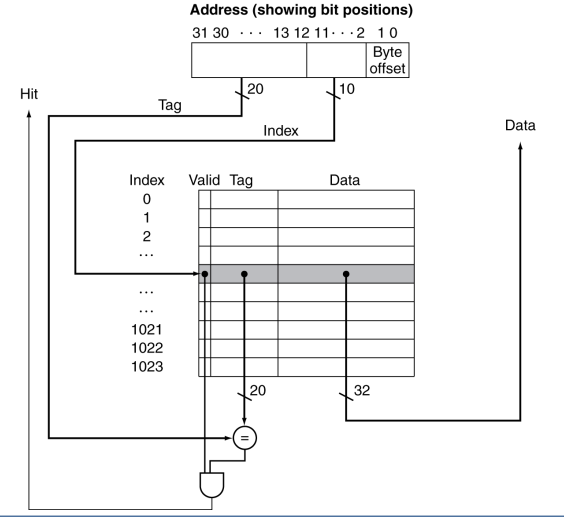

◆ Address Subdivision

구분 비트 범위 비트 수 역할
Tag (t) 31 ~ 12 20비트 이 슬롯의 데이터가 맞는 블록인지 확인
Index (s) 11 ~ 2 10비트 캐시의 어느 슬롯(set)을 볼지 결정
Byte offset (b) 1 ~ 0 2비트 블록 내 어느 바이트인지 결정

→ block 크기 따라 tsb 크기 달라짐

  • Example
    • 64 block & 16 bytes/block
    • 1200번은 어디에 mapping?
    • block address = ⌊1200 / 16⌋ = 75
    • block number = 5 modulo 64 = 11
Tag (t) Index (s) Offset (b)
31 ~ 10 9 ~ 4 3 ~ 0
22비트 6비트 4비트
  • Block 크기 키우기
    • 장점 : miss ratio ↓ (∵ 공간 지역성)
    • 단점
      • block 수가 줄어들며 경쟁 증가 → miss ratio ↑
      • 오염 (pollution) : 필요하지 않은 데이터까지 올러옴
      • miss penalty 증가
        • 완화 방법
          • Early restart : block 다 받기 X, CPU 가 필요한 word 도착 즉시 재개
          • Critical-word-first : CPU 가 필요한 word 를 block 에서 먼저 전송

◆ Cache Miss

  • Cache Hit → CPU 정상적 진행
    • Write Hit
      • cache 만 수정하면 cache / memory 불일치 발생
        1. Write-Through
        • cache 에 쓸 때 memory 도 같이 수정
        • 단점 : memory 에 접근해야 함 → 성능저하 1. Write-Back
        • cache 에 변경하다가, block 이 cache 에서 쫓겨날 때 memory 에 작성
        • Dirty bit : cache 에만 최신 데이터가 있는 상태 표시
        • 내릴 block 이 dirty 하면 memory update
  Write-Through Write-Back
메모리 쓰기 시점 쓸 때마다 즉시 블록 교체 시에만
메모리 트래픽 많음 적음
구현 복잡도 단순 dirty bit 필요
성능 write buffer 없으면 느림 일반적으로 빠름
- Write Buffer (둘 다 사용 가능)
  - memory 에 쓸 데이터를 buffer 에 넣어두고 CPU 다음 명령어 실행
  - background 에서 쓰기 처리.
  - write buffer 꽉 찼을 시 → stall 발생 - Cache Miss    - Read miss
- CPU pipeline stall
- 아래 계층에서 block fetch
- Instruction cache miss → IF 재시작
- Data cache miss → 데이터 접근 완료   - Write miss
1. Write-Through
  - Allocate on miss : miss 나면 block fetch 후 쓰기
  - Write around : block 안 가져오고 바로 memory 에 쓰기
    - ex) initialization
1. Write-Back
  - Allocate on miss : block fetch 후 쓰기

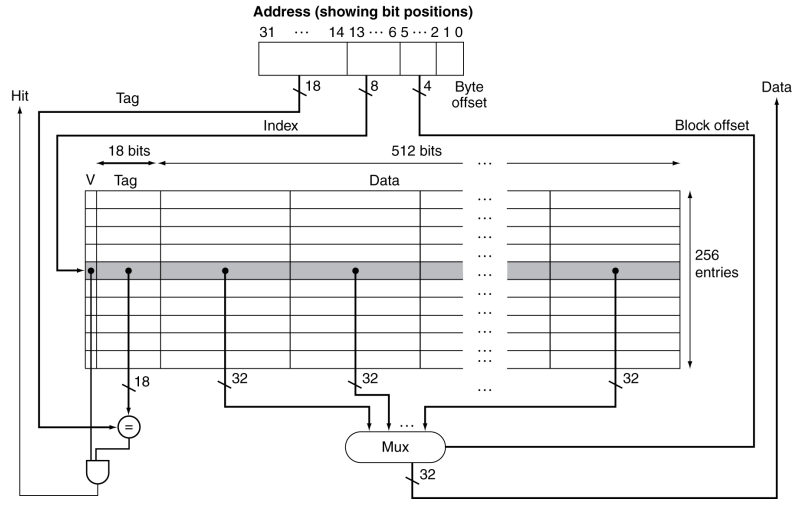

◆ Example : Intrinsity FastMATH

  • 임베디드 MIPS 프로세서
    • 12단계 파이프라인
    • 매 사이클마다 명령어 및 데이터 접근
  • **분리 cache **: I-cache (명령어) 와 D-cache (데이터) 를 별도로 운영
    • 각각 16KB: 256 block × 16 word/block
    • D-cache: write-through   write-back 방식 사용
  • SPEC2000 miss ratio
    • I-cache: 0.4%
    • D-cache: 11.4%
    • 가중 평균: 3.2%

✦ Cache Performance

◆ Main Memory Supporting Caches

  • Main memory 로 DRAM 사용
    • 고정 width (ex. 1 word)
    • 고정 width 의 clocked bus 로 연결
      • 일반적으로 CPU clock 보다 느림
  • cache → DRAM 에서 block 가져올 때
    1. 주소 전송 (1 cycle) : CPU 가 주소 요청 (한 번만)
    2. DRAM 접근 (15 cycle) : DRAM 이 데이터 준비
    3. 데이터 전송 (1 cycle) : 준비된 데이터 bus 로 전송

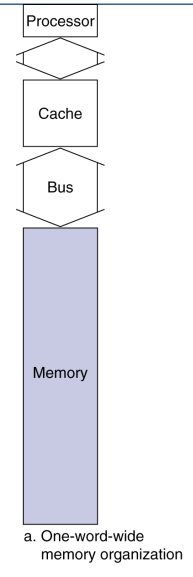

      • ex) 4 word 를 1 word 씩 가져오기
        • Miss panalty = 1 + (15 + 1) × 4 = 65
        • 비효율적! → bandwidth 높이자

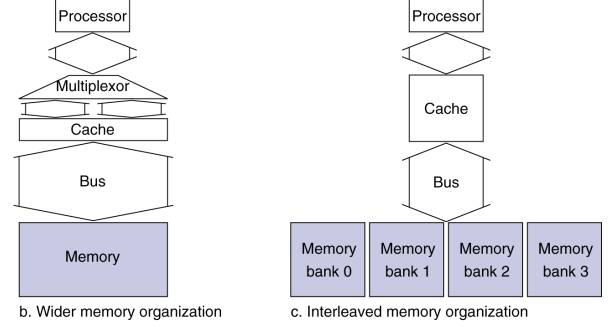

  • Increasing Memory Bandwidth

    1. bus & memory 의 bandwidth 증가 시키기
      • Miss penalty : 1 + 15 + 1 = 17
    2. Memory 를 4개의 bank 로 나눠서 병렬적 처리
      • Miss penalty : 1 + 15 + (1 × 4) = 20

◆ Measuring Cache Performance

  • CPU Time
    • 프로그램 실행 cycle : cache hit 시간 포함
    • memory stall cycle : cache miss 인해 발생

◆ Example

  • 주어진 조건
    • I-cache 미스율 = 2%
    • D-cache 미스율 = 4%
    • Miss penalty = 100 사이클
    • Base CPI (이상적인 캐시) = 2
    • Load & Store 명령어 비율 = 36%
  • 명령어당 미스 사이클
    • I-cache: 0.02 × 100 = 2
    • D-cache: 0.36 × 0.04 × 100 = 1.44
  • 실제 CPI = 2 + 2 + 1.44 = 5.44
    • 이상적인 CPU는 5.44/2 = 2.72배 더 빠름

◆ Average Access Time

  • 평균 메모리 접근 시간 = AMAT (Average Memory Access Time)
    • hit time 관련
  • AMAT = Hit time + Miss rate × Miss penalty
    • Hit time → 캐시에서 데이터를 찾는 데 걸리는 시간 (hit이든 miss든 항상 발생) Miss rate → miss가 나는 비율 Miss penalty → miss 1회당 추가 대기 시간
  • ex)
    • 1ns 클럭 CPU, 히트 시간 = 1사이클, Miss penalty = 20사이클, I-cache 미스율 = 5%
    • AMAT = 1 + 0.05 × 20 = 2ns
      • 명령어당 2사이클

◆ Summary

  • CPU 성능 ↑ → Miss penalty 중요
  • Base CPI ↓ → memory stall 소요 시간 비중 ↑
  • Clock 속도 ↑ → memory stall 이 더 많은 CPU cycle 차지
  • 시스템 성능 평가 시 cache 동작 중요!
