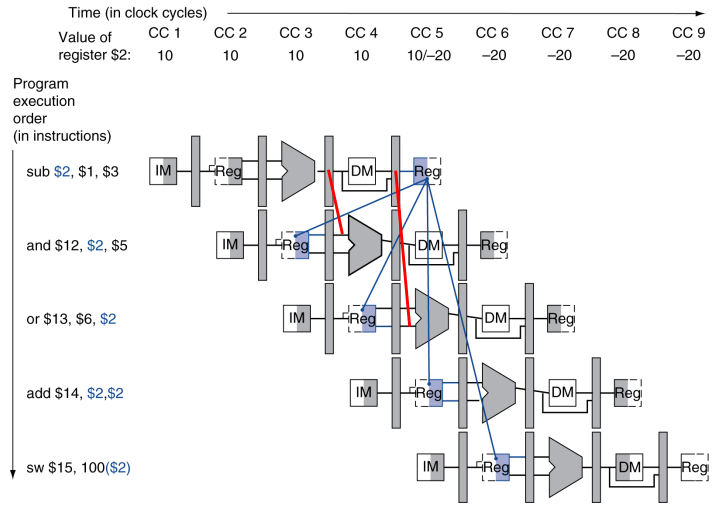

✦ Data Hazards in ALU Instructions

sub $2, $1, $3
and $12, $2, $5
or  $13, $6, $2
add $14, $2, $2
sw  $15, 100($2)

→ Data hazard 발생

• 해결 : forwarding
  • 언제 forwarding 해야하는지 how 감지?
• 실제 값 저장 시점 : CC5
  • 파란 선 : 종속적. add 와 sw 는 저장 이후에 forwarding → 올바르게 -20 전송
  • 빨간 선 : forwarding 으로 타이밍 안맞음 → how?

◆ Detecting the Need to Forward

• 언제 fowarding 필요 감지 → register 번호를 pipeline register 에
• 조건
  1. ID/EX & EX/MEM
  2. ID/EX 의 rs = EX/MEM 의 rd
  3. ID/EX 의 rt = EX/MEM 의 rd
  4. ID/EX & MEM/WB
  5. ID/EX 의 rs = MEM/WB 의 rd
  6. ID/EX 의 rt = MEM/WB 의 rd
• 앞 명령어의 목적지 (rd) ?= 현재 명령어 출처 (rs, rt)
• 예외
  1. forwarding 명령어가 register 에 write 하는 경우만 해당 → sw 는 X
  2. rd 가 $0 이면 제외
• 모든 조건 & 예외 만족 시
  • 뒤쪽 register (EX/MEM or MEM/WB) → 앞쪽 ALU 로 이동

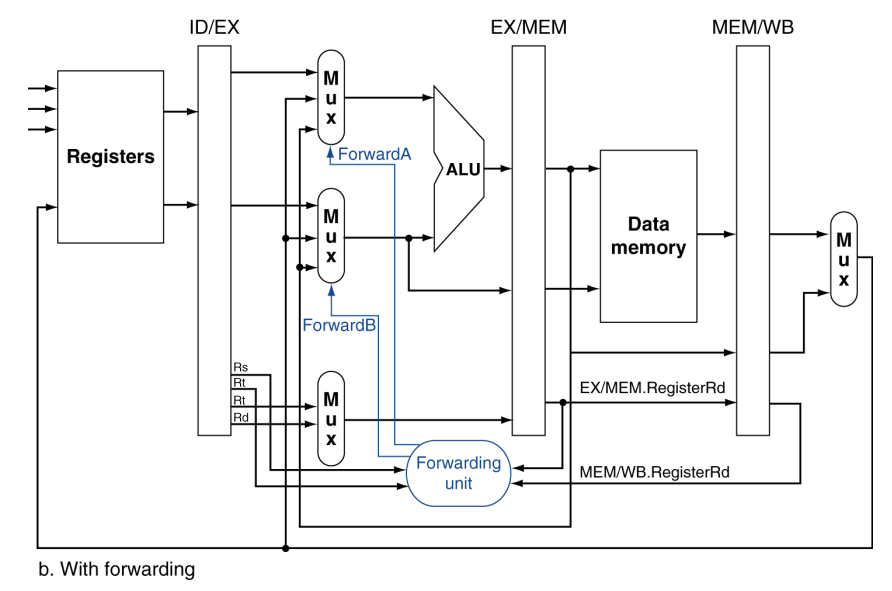

• 실제 하드웨어 제어

  • EX/MEM (10)

    MEM/WB (01) → 어디서 forwarrding 되는지 표시

신호	해저드 종류	RegWrite (예외 1)	RegisterRd ≠ 0 (예외 2)	RegisterRd = ID/EX.RegisterRs/Rt	값
ForwardA	EX 해저드	O (EX/MEM)	O (EX/MEM)	O (EX/MEM.Rd = ID/EX.Rs)	10
ForwardB	EX 해저드	O (EX/MEM)	O (EX/MEM)	O (EX/MEM.Rd = ID/EX.Rt)	10
ForwardA	MEM 해저드	O (MEM/WB)	O (MEM/WB)	O (MEM/WB.Rd = ID/EX.Rs)	01
ForwardB	MEM 해저드	O (MEM/WB)	O (MEM/WB)	O (MEM/WB.Rd = ID/EX.Rt)	01

• 한 조건이라도 어긋나면 → 00 (forwarding X)

◆ Double Data Hazard

add $1, $1, $2
add $1, $1, $3
add $1, $1, $4

• 두 hazard 가 동시에 발생 → 가장 마지막 add : EX hazard && MEM hazard

• 우리가 원하는 것 → 가장 최신 값!
  • EX > MEM
• MEM hazard 예외 추가
  • EX hazard 가 아닐 때
  • if (MEM/WB.RegWrite and (MEM/WB.RegisterRd ≠ 0) and not (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRs)) and (MEM/WB.RegisterRd = ID/EX.RegisterRs)) → ForwardA = 01
  • if (MEM/WB.RegWrite and (MEM/WB.RegisterRd ≠ 0) and not (EX/MEM.RegWrite and (EX/MEM.RegisterRd ≠ 0) and (EX/MEM.RegisterRd = ID/EX.RegisterRt)) and (MEM/WB.RegisterRd = ID/EX.RegisterRt)) → ForwardB = 0

신호	해저드 종류	RegWrite (예외 1)	RegisterRd ≠ 0 (예외 2)	EX hazard 아님 (예외 3)	RegisterRd = ID/EX.RegisterRs/Rt	값
ForwardA	EX 해저드	O (EX/MEM)	O (EX/MEM)	—	O (EX/MEM.Rd = ID/EX.Rs)	10
ForwardB	EX 해저드	O (EX/MEM)	O (EX/MEM)	—	O (EX/MEM.Rd = ID/EX.Rt)	10
ForwardA	MEM 해저드	O (MEM/WB)	O (MEM/WB)	O	O (MEM/WB.Rd = ID/EX.Rs)	01
ForwardB	MEM 해저드	O (MEM/WB)	O (MEM/WB)	O	O (MEM/WB.Rd = ID/EX.Rt)	01

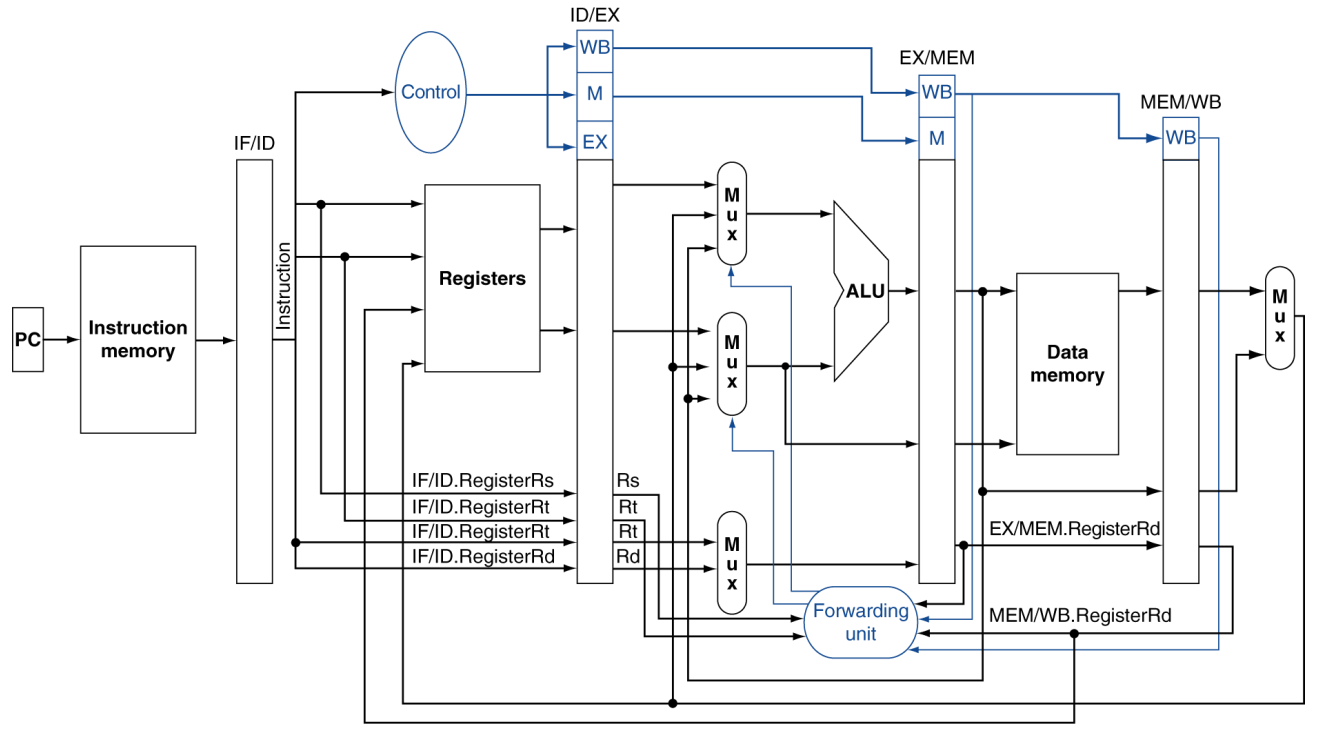

• forwarding 포함 datapath

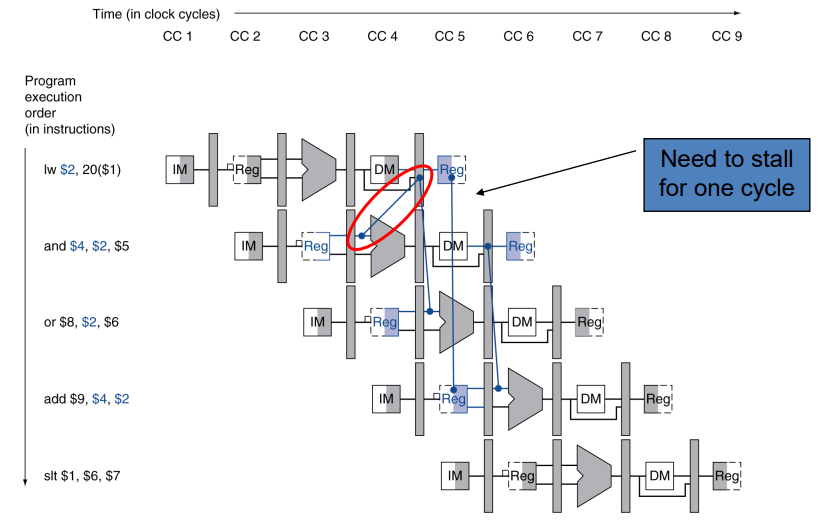

◆ Load-Use Data Hazard

• lw 는 MEM 이 끝난 후에야 데이터 준비 가능
  • and 에게 forwarding 할 데이터 존재 X
  • 해결 : 1 cycle stall (멈추기)
• 조건
  1. ID/EX MemRead = 1 → 현재 단계 명령어가 lw ?
  2. ID/EX 의 rt & IF/ID rs/rt → 저장할 값을 바로 사용? → 모두 참이면 stall + bubble 삽입

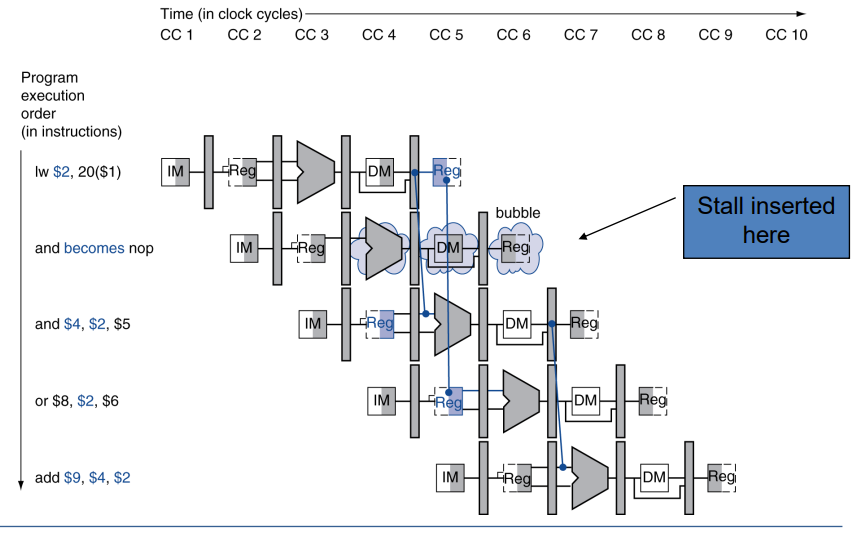

• Stall 구현
  1. bubble 삽입 : ID/EX control 신호를 0 으로 → EX/MEM/WB 단계 nop 상태
  2. Pipeline 동결 : PC & IF/ID update 차단

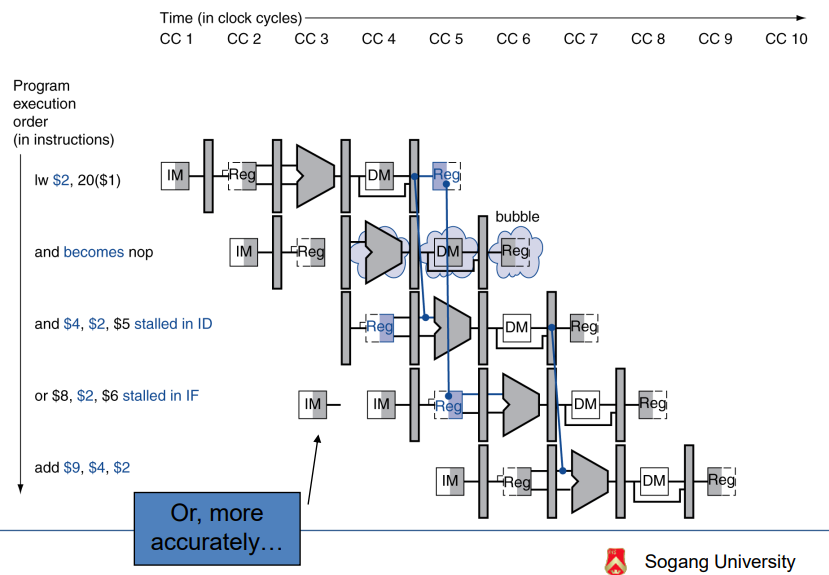

→ 더 정확히

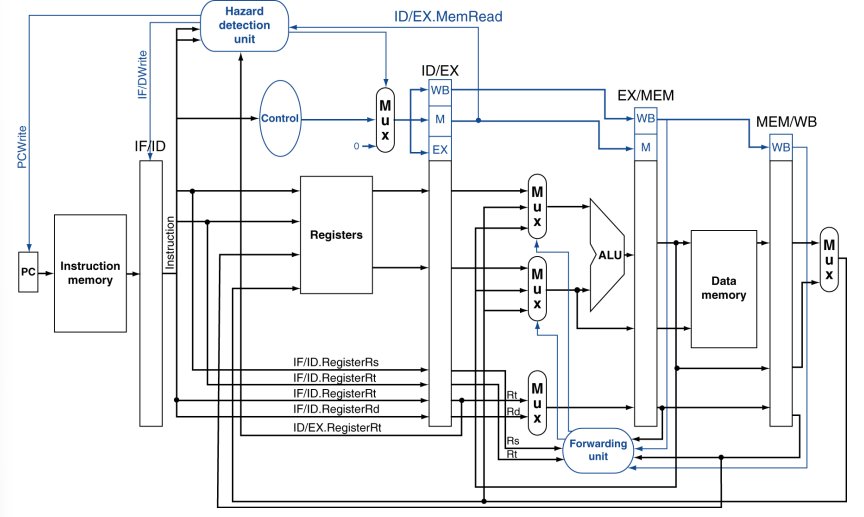

• Hazard 포함 Datapath
• Stall 의 특징
  • 성능 저하 → but 올바른 결과 위해 반드시 필요
  • compiler : hazard & stall 피하기 위해 코드 재배치 가능
    • pipeline 구조 알아야 함 (hw & sw)

✦ Branch Hazards

36:  sub  $10, $4, $8
40:  beq  $1,  $3, 7
44:  and  $12, $2, $5
48:  or   $13, $2, $6
52:  add  $14, $4, $2
56:  slt  $15, $6, $7
     ...
72:  lw   $4,  50($7)  // branch 이동시

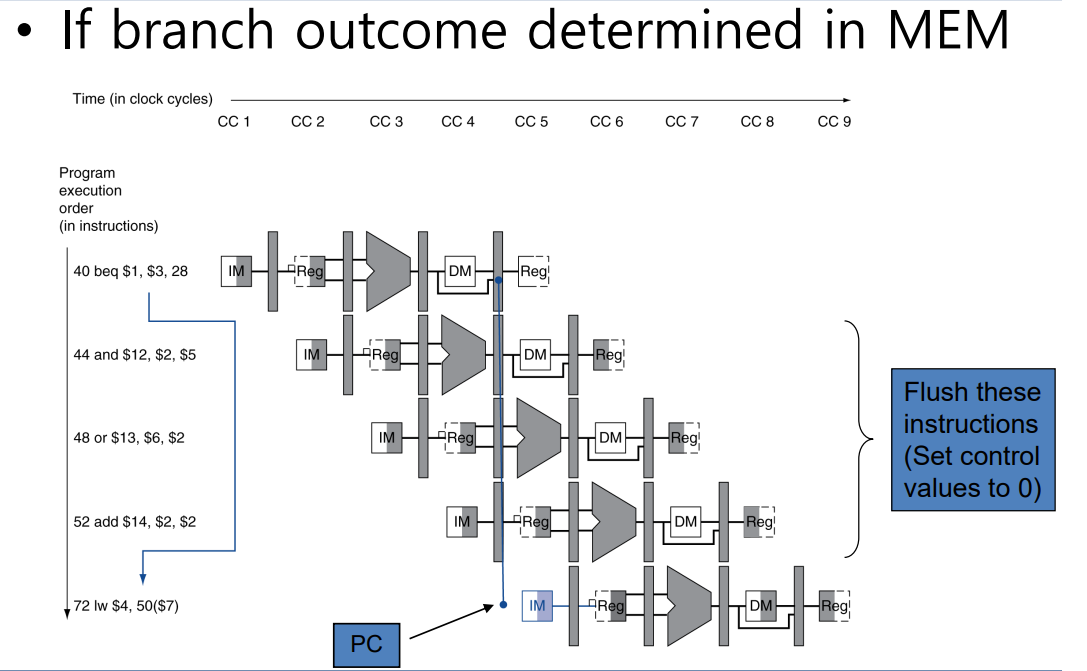

• branch 단계 → MEM 에서 결정 시 3 cycle 낭비
  • ID 단계에서 결정! → Data hazard 가 발생한다면?
• Example

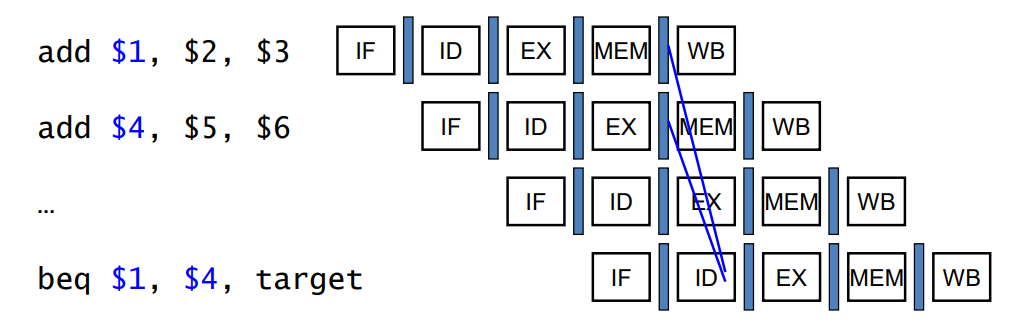

  • Case 1) Forwarding

    • add 결과가 beq ID 시점에 사용 가능 → forwarding 만으로 해결 가능
    • ALU 가 앞앞 or 앞앞앞 인 경우

  • Case 2) Forwarding + 1 stall

    1. 바로 앞 명령어가 ALU 인 경우
    2. 앞앞 명령어가 lw 인 경우

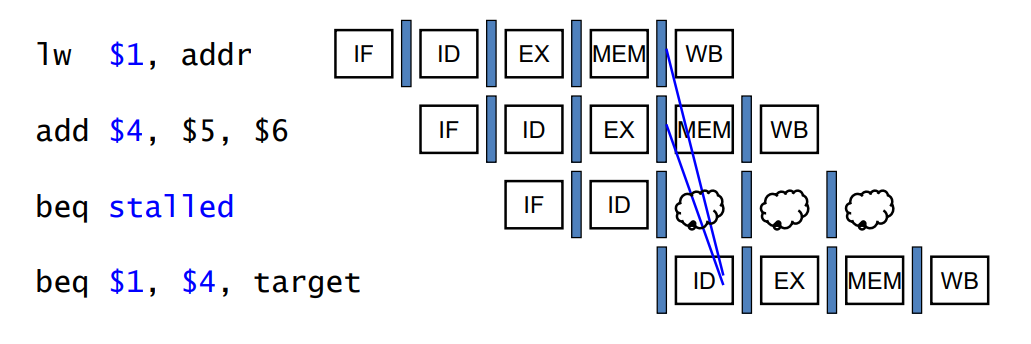

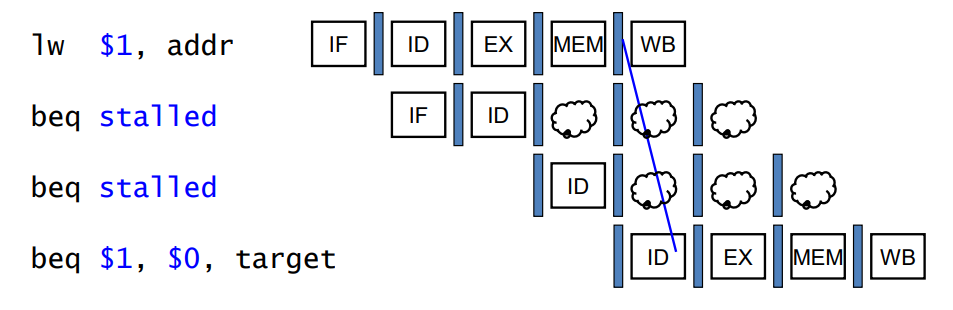

  • Case 3) Forwarding + 2 stall

    • lw 바로 다음에 beq 오는 경우 → 비용 가장 높음

✦ Fallacies & Pitfalls

◆ Fallacies

• Pipelining 은 쉽다 (X)
  • 기본 개념은 쉽다
  • hazard 같은 디테일은 어렵다
• Pipelining 은 기술과 무관하다 (X)
  • transistor 가 발전할 수록 기법 향상
  • ISA 설계는 기술 트랜드 고려

◆ Pitfalls

• 잘못된 ISA 설계는 Pipelining 어렵게 만듬
  • 복잡한 명령어 집합 → pipelining overhead
  • 복잡한 주소 지정 방식 → reg update side effect, memory 간접 참조
  • delayed branches

◆ Concluding Remarks

• ISA ↔ Datapath : 서로 설계에 영향
• Pipelining → 병렬성으로 throughput 상향
  • 명령어 latency 자체는 감소 X
• hazard : structural, data, control
