✦ Pipelineing

◆ MIPS Pipeline

• 5 개의 stage
  1. IF : Memory 에서 Instruction (명령어) fetch
  2. ID : Instruction 해독 & register 읽기
  3. EX : operation 실행 or 주소 계산
  4. MEM : memory 피연산자 접근
  5. WB : 결과를 register 에 저장

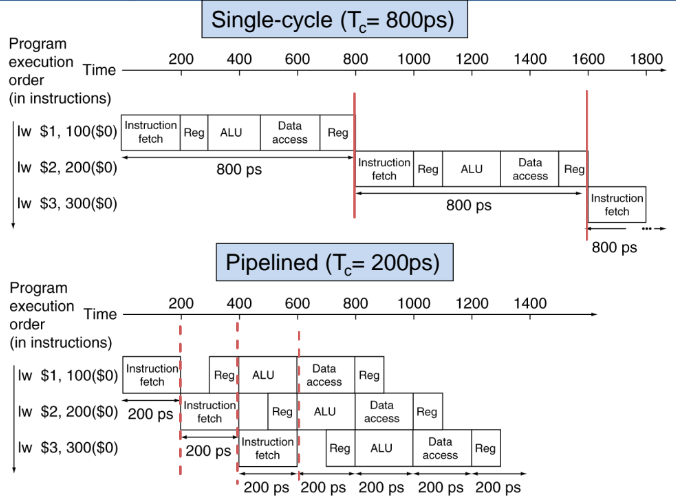

• Pipeline 사용 시 → stage 수 만큼 빨라짐

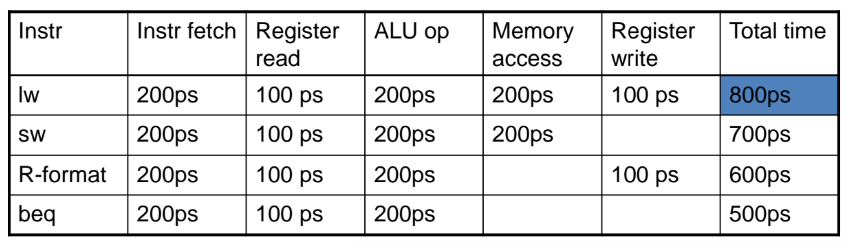

• stage 별 소요 시간
  • register 읽기 (2) / 쓰기 (5) → 100ps

  • 그 외 (1, 3, 4) → 200ps

  • lw 가 가장 걸리는 시간 김
    • 200ps 기준으로 pipeline

◆ Pipelining

• Speed up
  • 모든 stage 가 같은 시간 → stage 수 만큼 개선
  • 그러나 stage 마다 같은 시간 X (register 100 ps, 그외 200ps)
    • 속도 향상 적어짐
  • 단위 시간당 완료되는 명령어 수 (Throughput) 증가
  • 각 명령어 처리 시간 (Latency) 은 감소 X
• MIPS ISA Design
  • 모든 명령어는 32 bit
    • 한 사이클에 명령어 fetch & decode 쉬움
  • 명령어 형식 3 가지 → 한 단계에서 decode & register 읽기 가능
  • load /store 주소 지정 방식 → 3 단계에서 주소 계산 & 4 단계에서 memory 접근
  • memory 피연산자 alignment → 메모리 접근 1 cycle 만에 가능

✦ Hazard

• 다음 cycle 에 다름 명령어를 시작하지 못하게 하는 상황
  • Structre Hazard : 필요한 자원이 사용중
  • Data Hazard : 이전 명령어의 data 읽기 / 쓰기 완료까지 기다려야 함
  • Control Hazard : 제어 동작 결정이 이전 명령어 결과에 달려 있음

구분	원인	비유	연관 단계
Structure Hazard	하드웨어 자원 충돌	화장실이 하나뿐인데 두 사람이 동시에 쓰려는 상황	MEM
Data Hazard	데이터 의존성 (이전 결과를 기다림)	케이크 위에 글씨를 써야 하는데, 케이크가 아직 안 구워진 상황	EX
Control Hazard	분기 명령어로 인한 흐름 불확실	갈림길에서 어느 길로 갈지 결정되기 전에 미리 출발해버린 상황	분기 명령어 (beq, j)

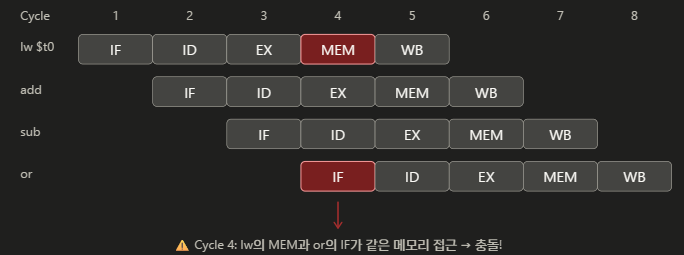

◆ Structure Hazard

• 자원 사용 충돌
• MIPS pipeline → 단일 memory
  • 이전 명령어가 load / store 로 data 접근 중 → 명령어 fetch 지연
  • pipeline bubble 발생
• 해결책 :
  • 1 cycle 기다린 후에 실행

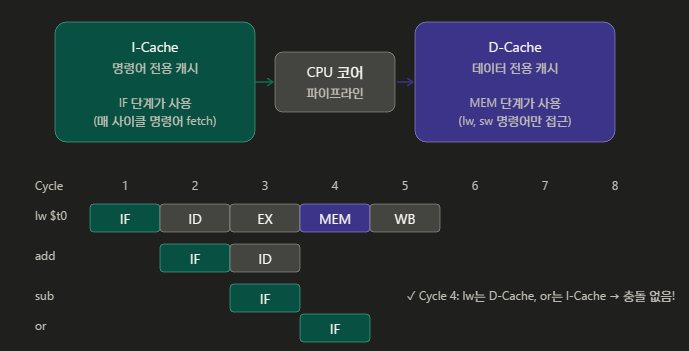

  • instruction memory / data memory 분리 → 동시 접근 가능

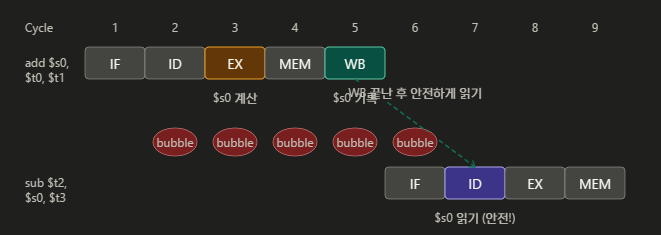

◆ Data Hazard

• 한 명령어가 이전 명령어의 데이터 접근 완료에 의존함 → data dependancy

add $s0, $t0, $t1   ; $t0 + $t1 결과를 $s0에 저장
sub $t2, $s0, $t3   ; $s0 - $t3 결과를 $t2에 저장 (앞에서 만든 $s0가 필요!)

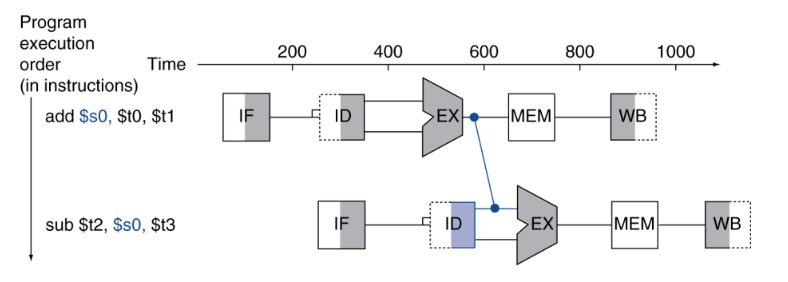

• 해결책 : Forwarding (Bypassing)
  • 결과 계산되는 즉시 이용
  • register 에 저장 기다림 X

  • datapath 에 추가 connection 필요

    • EX 에서 계산 직후 다음 명령어 EX 로 data 전송
    • 첫 번째 명령어의 MEM 과 WB 는 정상적으로 진행

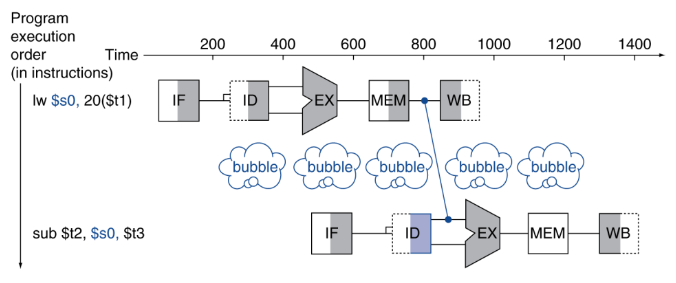

  • Forwarding 의 한계 : Load-Use Hazard
    • load 한 값은 MEM 에 접근한 이후에나 사용 가능

    • 1 cycle 기다린 후에 forwarding

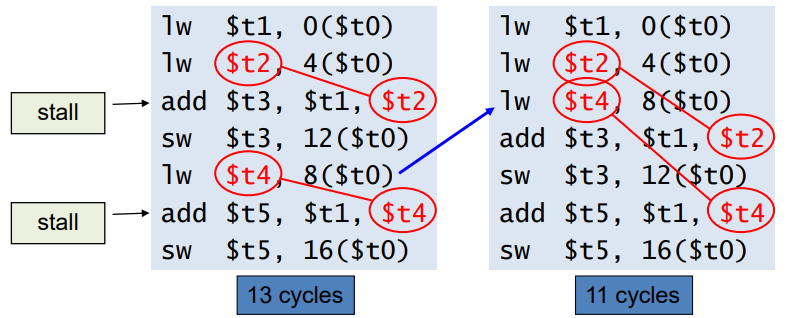

    • code 수준 해결법 → lw 명령어를 몰아 쓰자!

◆ Control Hazard

• Branch 가 제어 흐름 결정
  • branch 결과 따라 다음 명령어 결정
  • branch 의 결과 모르면 다음 명령어 fetch 불가능 EX 단계 이후에야 분기 가능

• 해결책 :

  • 결정 시점 앞당기기
    • branch 결정을 ID 단계로 당기기
      • 전용 comparator 추가 : ID 단계에서 register 비교
      • 전용 adder 추가 : ID 단계에서 target address 계산 → 손실 cycle 3개 → 1개로 감소

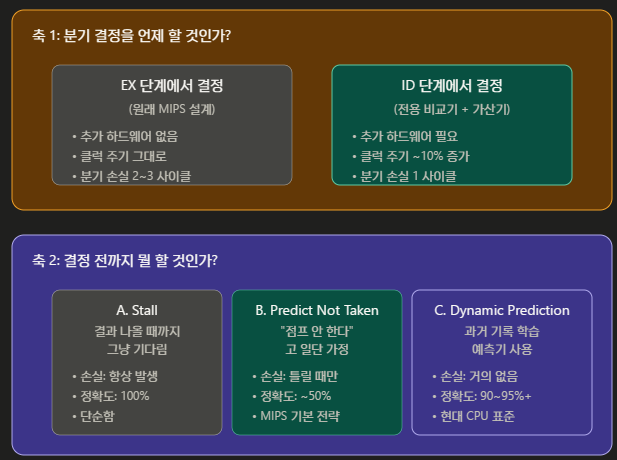

  • branch 결정 이후 어떻게 대응?
    • branch 판단까지 기다리기 → 항상 손실 발생

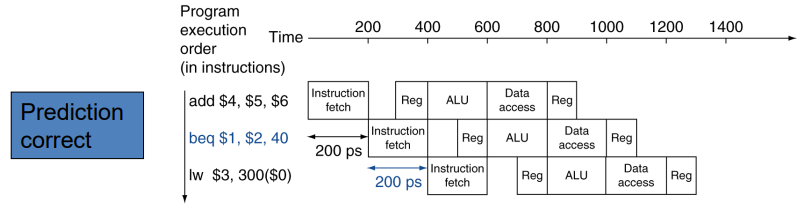

    • Predict Not Taken : jump 안한다고 일단 가정

      • 진짜 jump 안할시 → delay X → 손실 cycle X

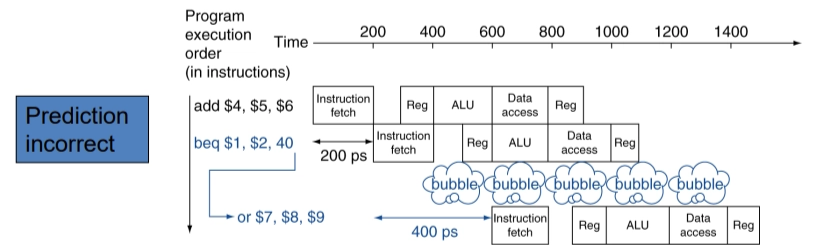

      • jump 실제로 발생 → 예측 실패. 1 cycle 기다려야 함

◆ Summary

• Pipeline 은 throughput 개선 O, latency 개선 X
• Hazard 의 영향 받음
• Instruction set design 이 pipeline 구현 복잡도에 영향 미침

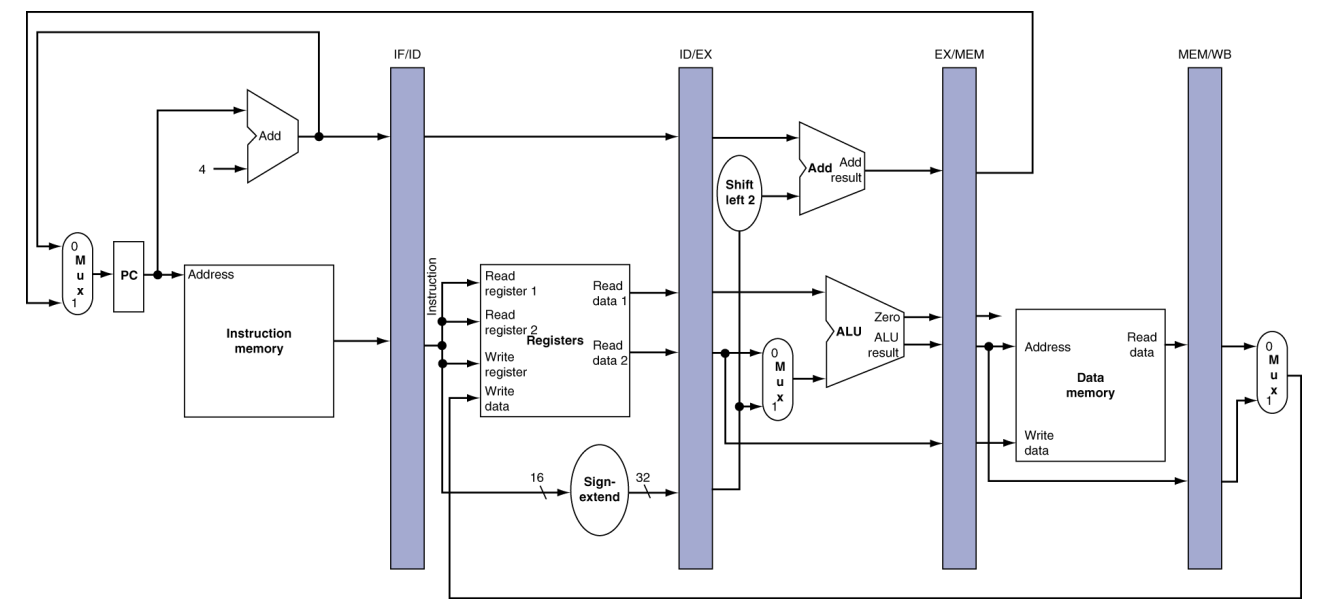

✦ MIPS Piplelined Datapath

• Pipeline datapath 는 어떻게 생겼는가?
  • 단일 datapath 와 유사
  • 각 영역은 1 cycle 동안 1 가지 역할만 함

단계	주요 부품	역할
IF	PC, Instruction Memory, +4 가산기	명령어 가져오기, 다음 PC 계산
ID	Register File, Sign-extend	명령어 해석, 레지스터 값 읽기
EX	ALU, Shift-left-2, 분기 주소 가산기	산술/논리 연산, 분기 주소 계산
MEM	Data Memory	메모리 읽기(lw) 또는 쓰기(sw)
WB	결과 선택 MUX	결과를 레지스터 파일에 기록

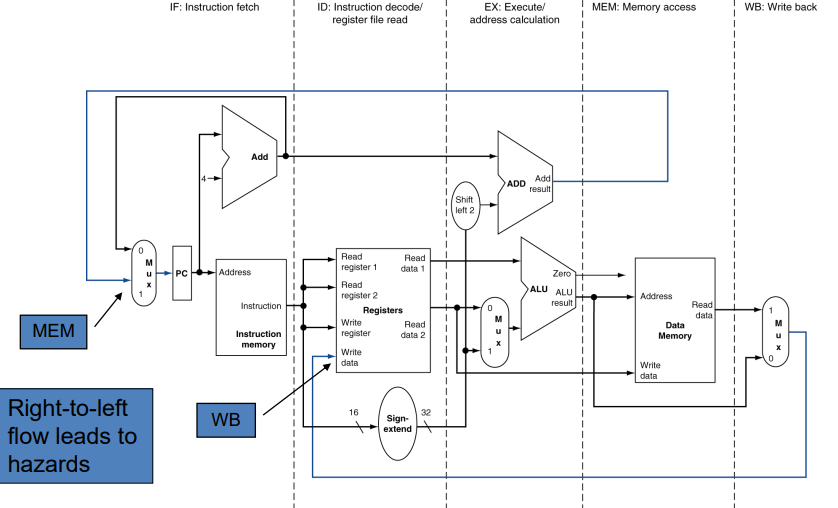

• 거꾸로 흐르는 신호 : MEM / WB → Control Hazard 원인

◆ Pipleline registers

• stage 사이에 register 필요

  • 이전 cycle 에서 생성된 정보 보관 위해

  • IF / ID : fetch 한 명령어, PC + 4
  • ID / EX : 읽은 register 2개의 값, sign extended immediate, control 신호
  • EX / MEM : ALU 결과, memory에 쓸 데이터, dest register 번호
  • MEM / WB : memory 에서 읽은 데이터, ALU 결과, dest register 번호 → 절반씩 칠해서 표현

• clock 에 동기화 되어 있음 → 매 clock 마다 모든 명령어가 오른쪽으로 이동

ID 단계: lw의 제어 신호 전부 생성
   ↓ (ID/EX 레지스터에 보관)
EX 단계: EX용 신호 사용, 나머지는 계속 운반
   ↓ (EX/MEM 레지스터에 보관)
MEM 단계: MEM용 신호 사용, WB용 신호는 계속 운반
   ↓ (MEM/WB 레지스터에 보관)
WB 단계: 마지막 남은 WB용 신호 사용

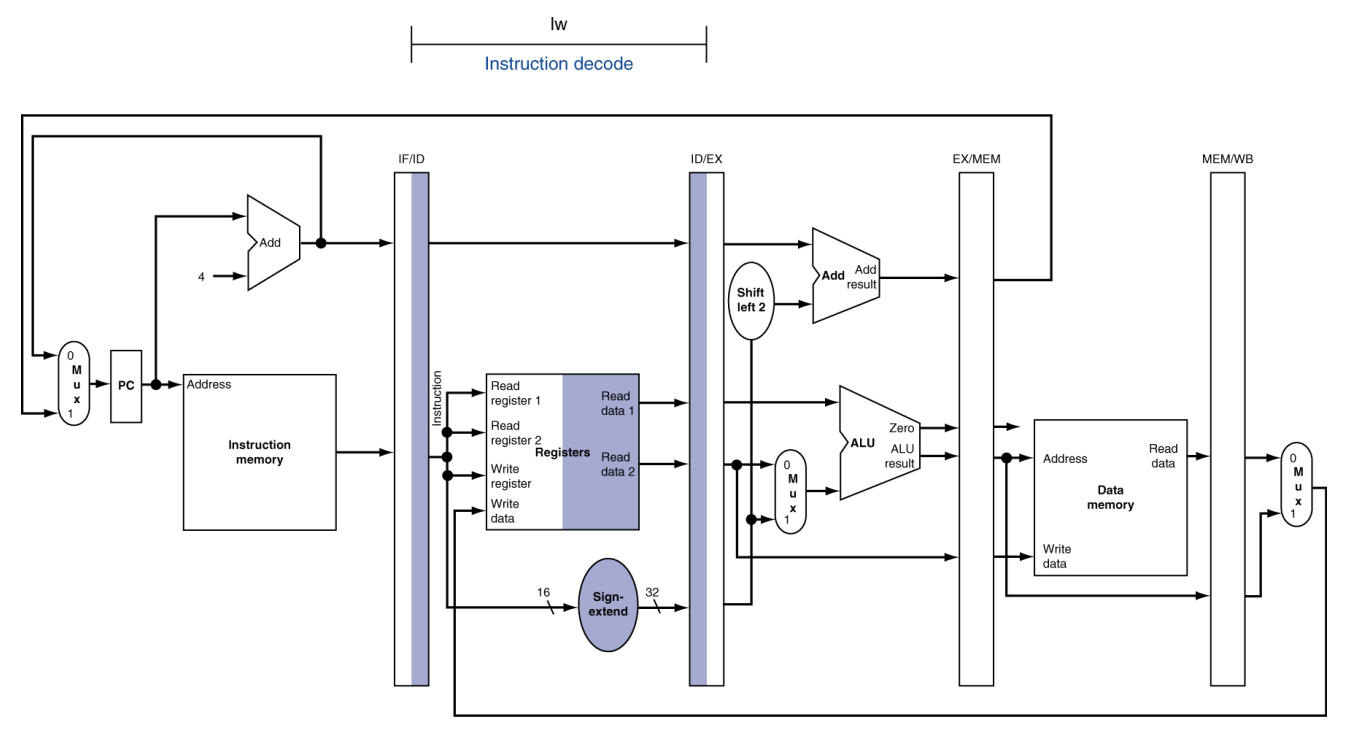

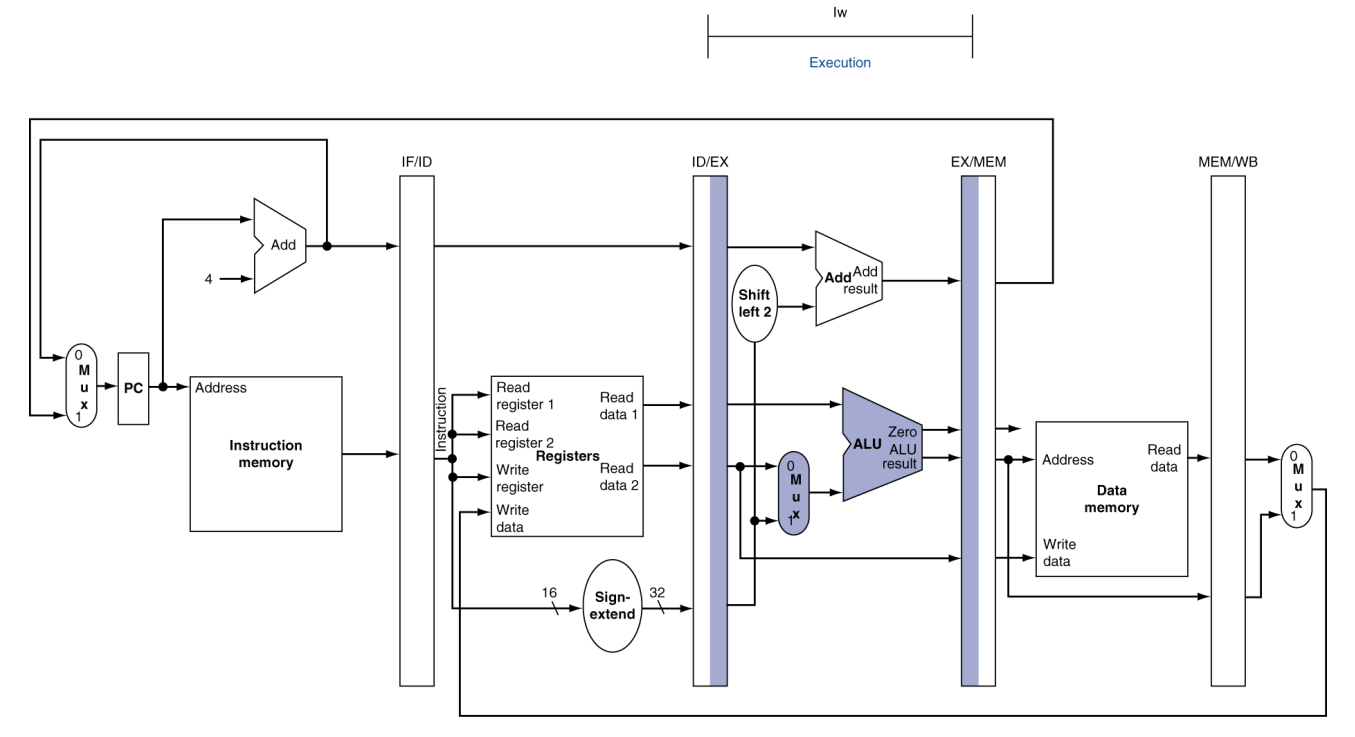

◆ Example

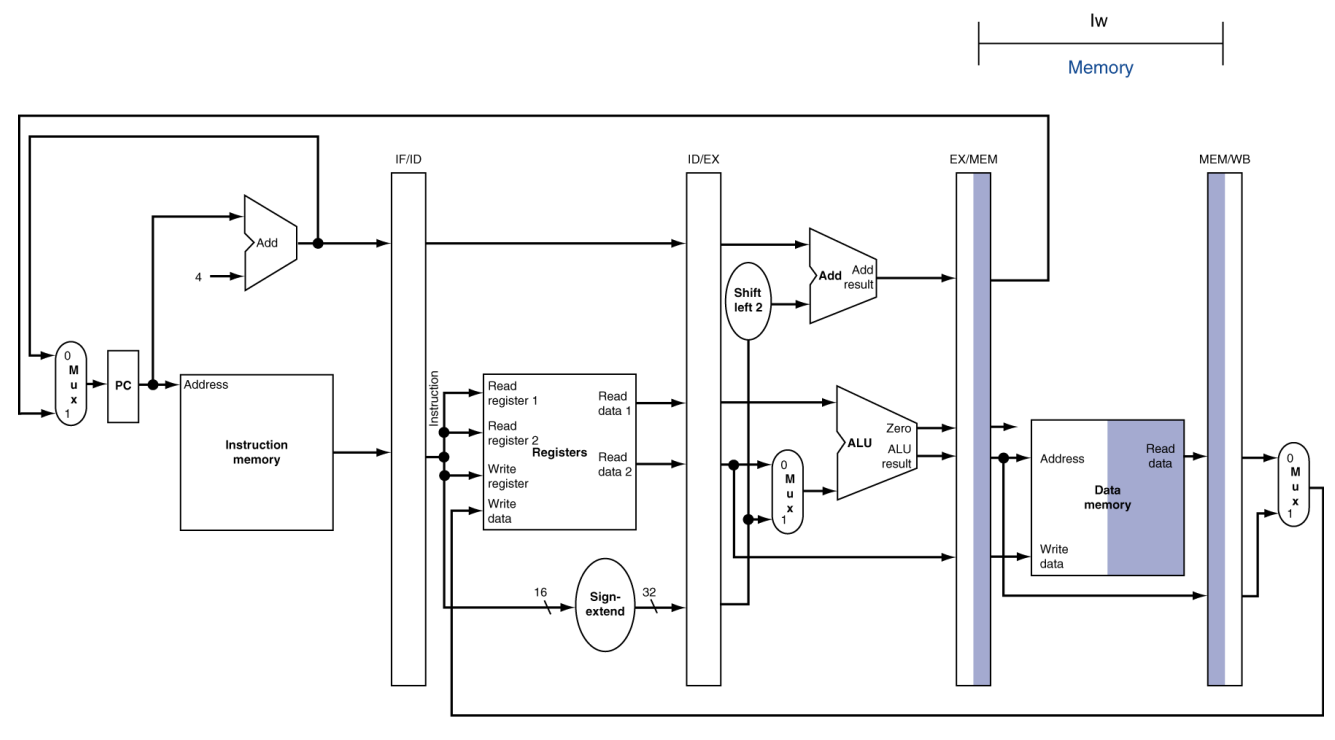

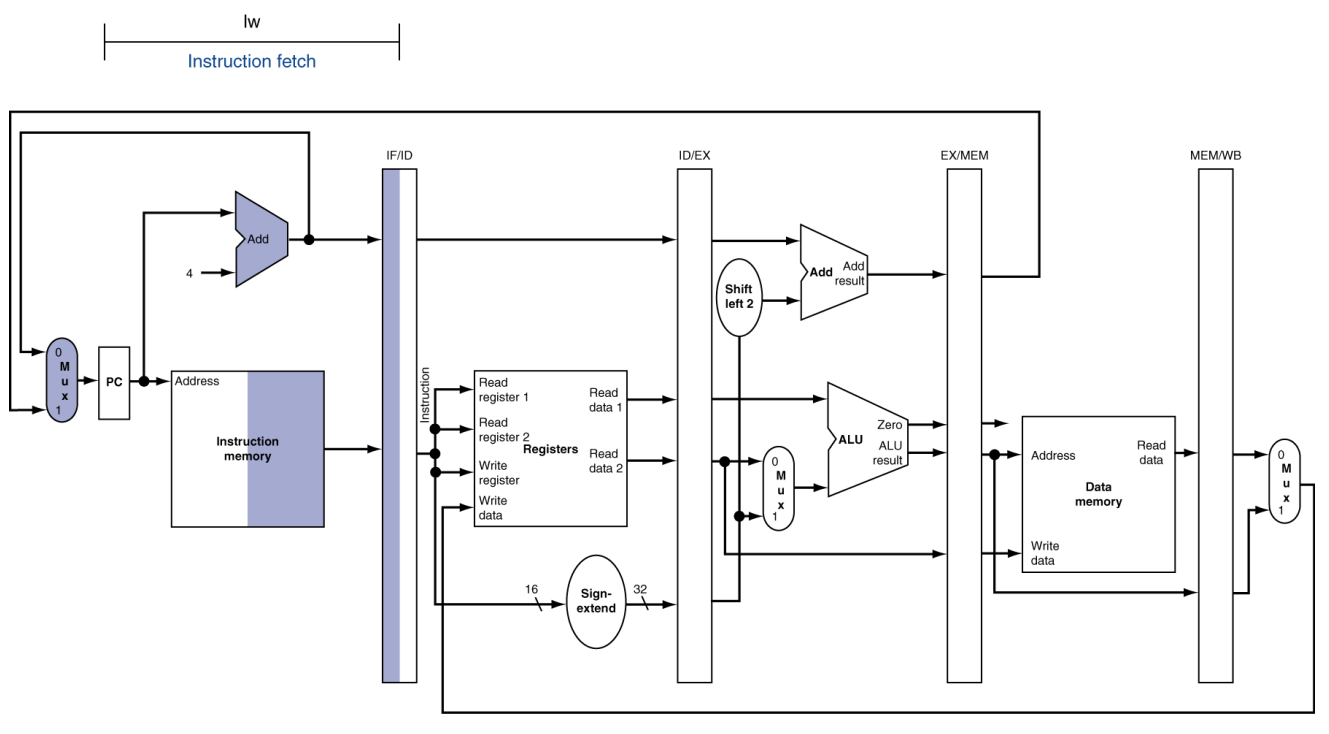

• Load

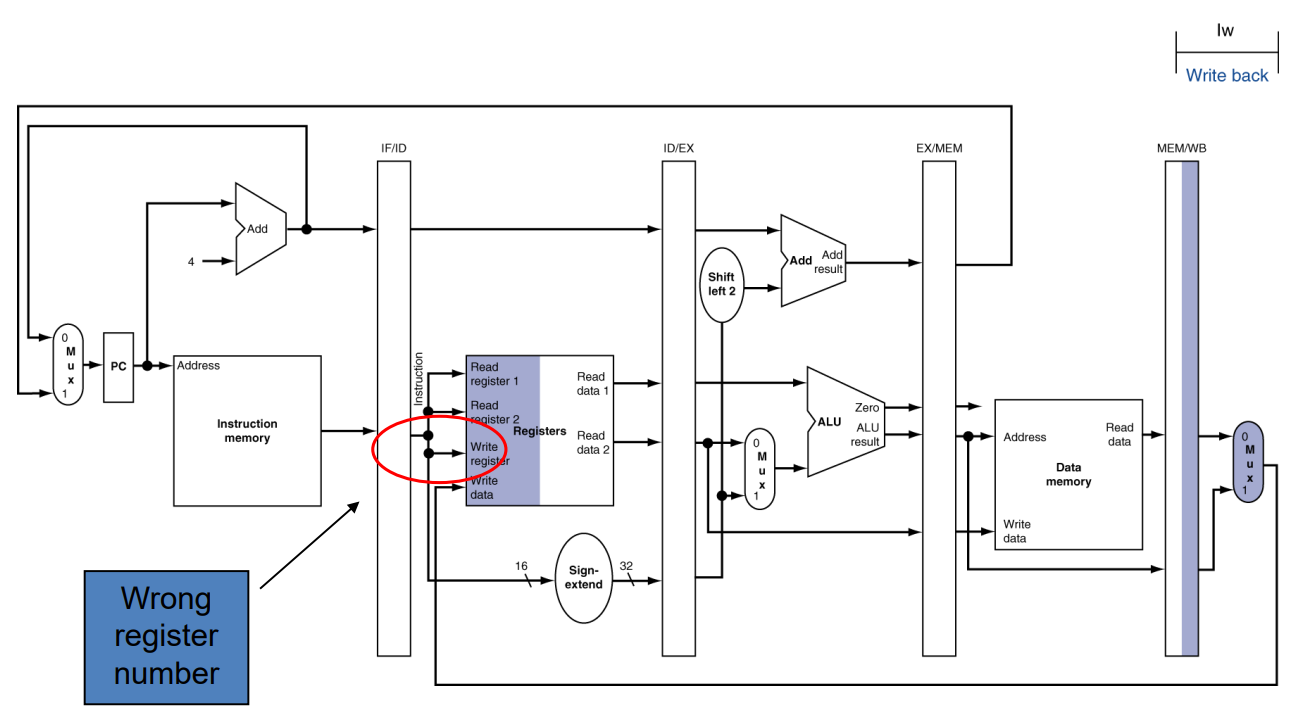

• Bug : write 할 register 의 번호가 다른 명령어 (3 cycle 뒤 명령어)

WB  ← lw $t0, 8($s1)     ← 우리가 추적 중인 명령어
MEM ← 다른 명령어 1
EX  ← 다른 명령어 2
ID  ← 다른 명령어 3       ← 지금 ID에 있는 건 완전히 다른 명령어!
IF  ← 다른 명령어 4

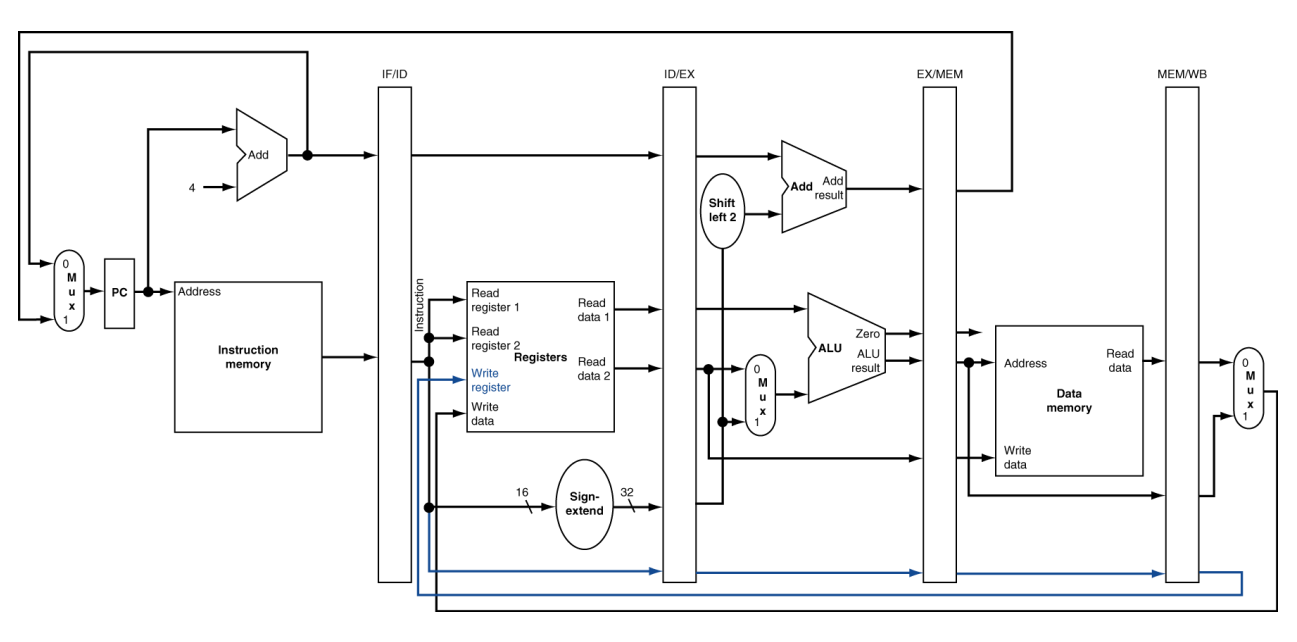

• 원래 추적 중인 명령어의 write reigster 가 함께 여행해야 함 → IF/ID → ID/EX → EX/MEM → MEM/WB 파이프라인 레지스터를 차례로 거쳐 운반

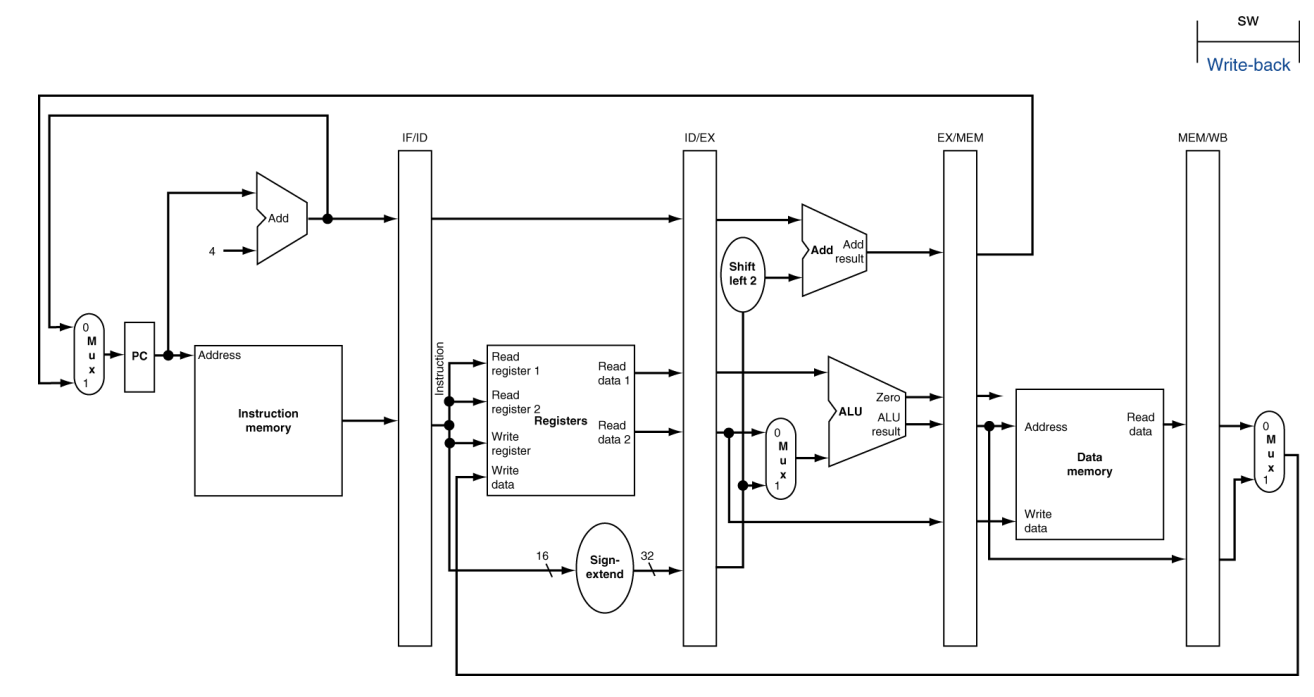

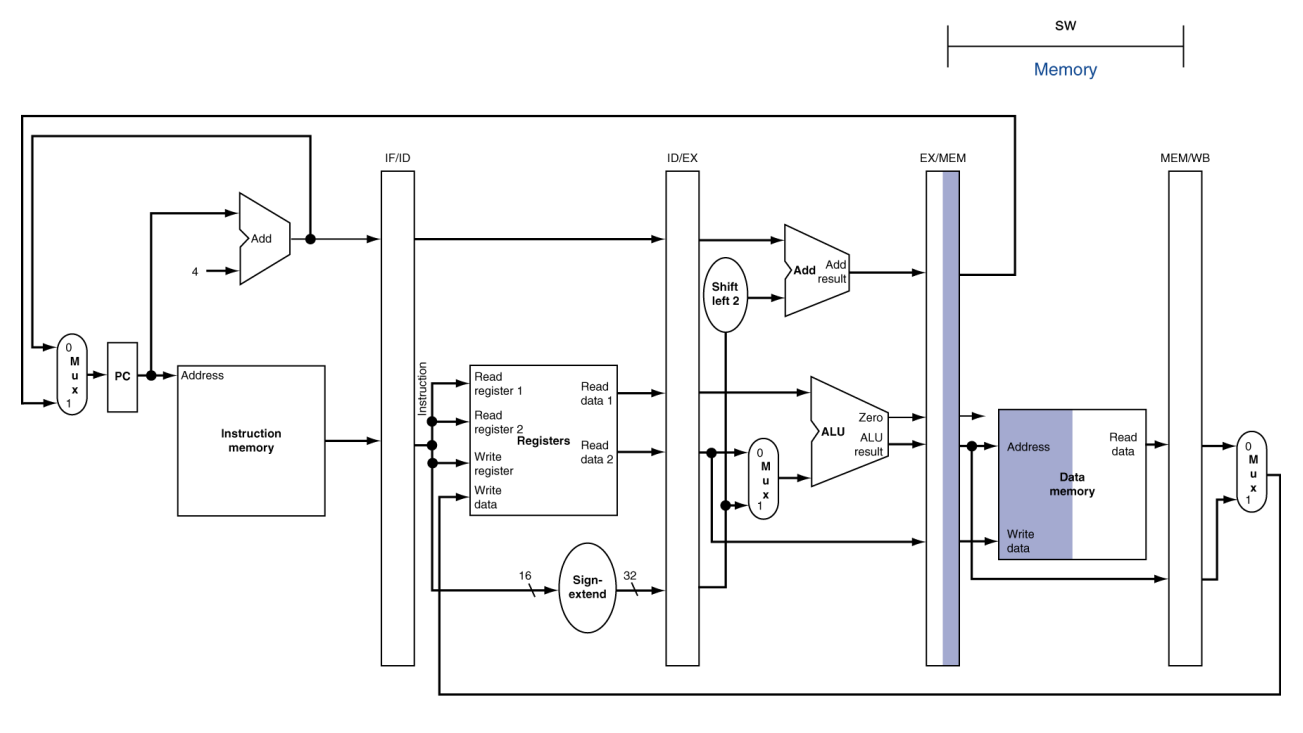

• Store

  • IF / ID 까진 동일

• WB 과정 X

◆ Pipleline Diagram

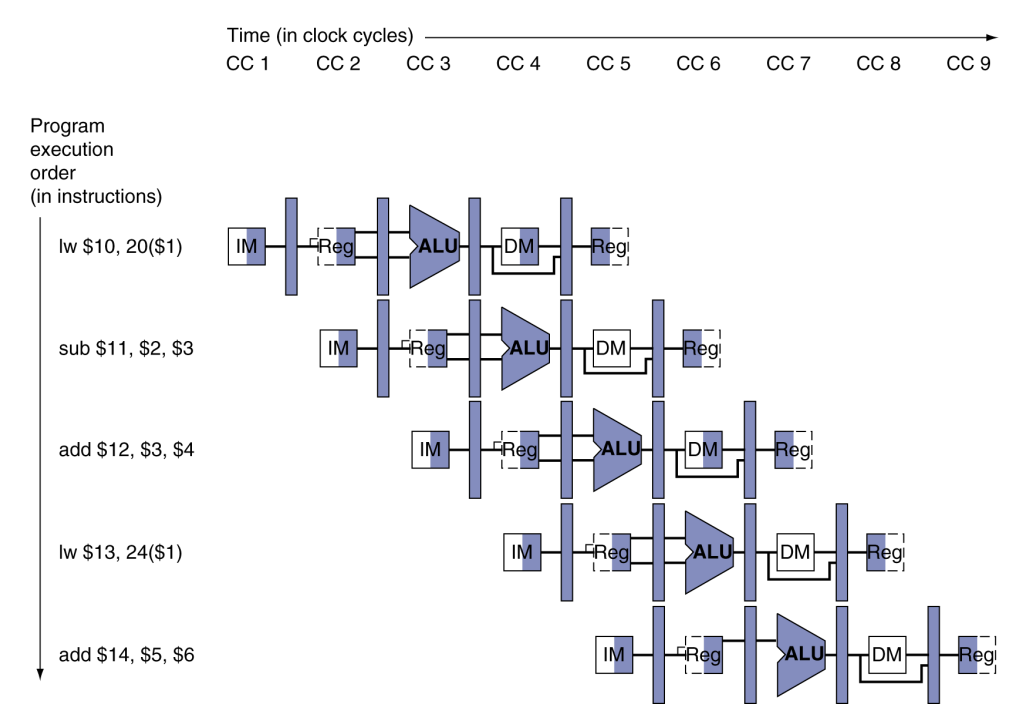

• Multi-Cycle Pipeline Diagram
  • 전체 cycle 이 어떤 식으로 일어나는지 보여줌

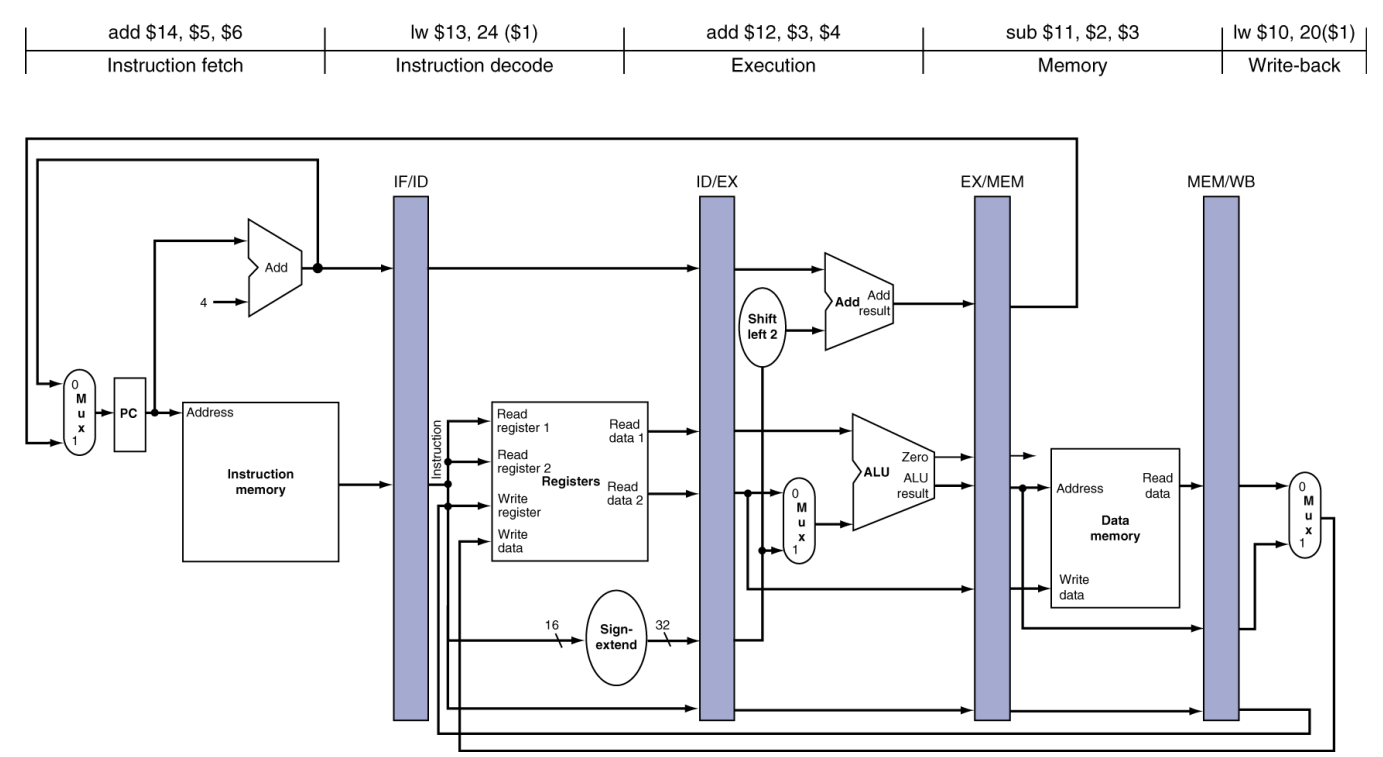

• Single-Cycle Pipeline Diagram
  • Multi 를 수직으로 자른 단면
  • 한 cycle 에서 어떤 일이 일어나고 있는지 보여줌

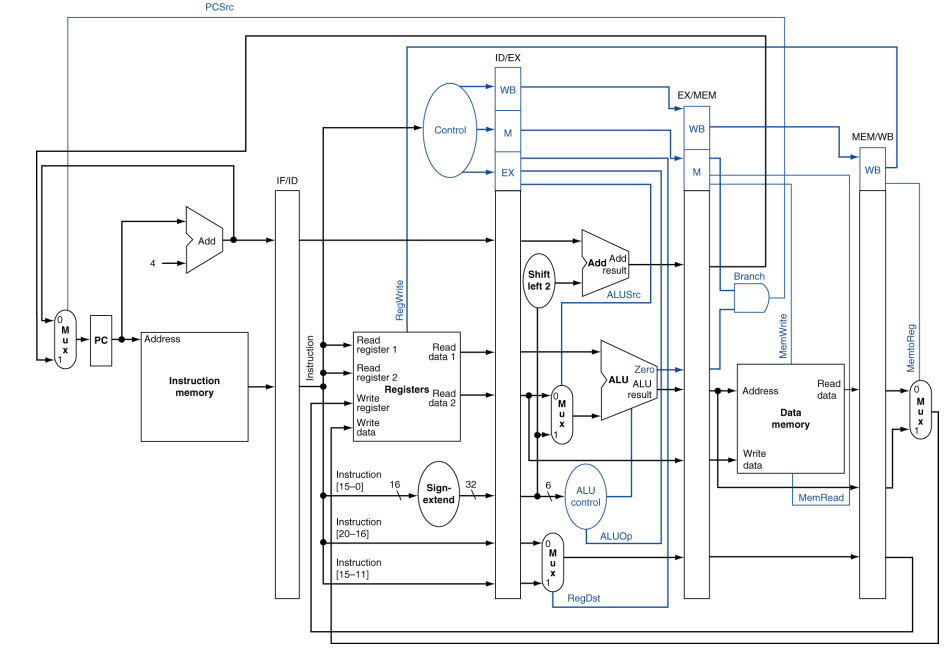

• Pipelined Control
