✦ Scheduling

  • Router : 다음번 host 로 전송
    • Routing : 다음 hop 정하기
    • Scheduling : 누구 먼저 보낼지 정하기

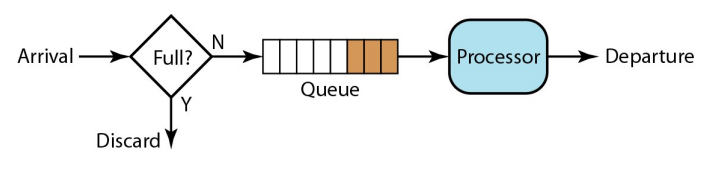

◆ FIFO Queue

  • First-In First-Out : 한 줄로 쌓고 앞에서부터 보내기
  • 특징
    • 가장 단순한 방법
    • flow (src → dst 흐름) 모름
    • congestion control (혼잡 제어) X
    • queue 가 full 이면 새로 도착한 packet drop (tail drop)
    • 공평 (우열 X)
    • bandwidth 고려 X
  • 문제점
    • 보내는 만큼 받음
      • selfish 할 수록 이득
      • attack 으로 악용 가능
    • 더 / 덜 중요한 거 판단 불가능

◆ Active Queue Management (AQM)

  • FIFO + tail drop : 꽉 차는 순간 우르르 drop
  • 대안 : AQM → 적극적으로 Queue 관리 ⇒ TCP 에게 거의 다 찼다는 hint 주기
    • 가득 찰 거 같으면 미리 조취
    • RED (Random Early Detection)
    • CoDel / FQ-CoDel
    • ECN 마킹

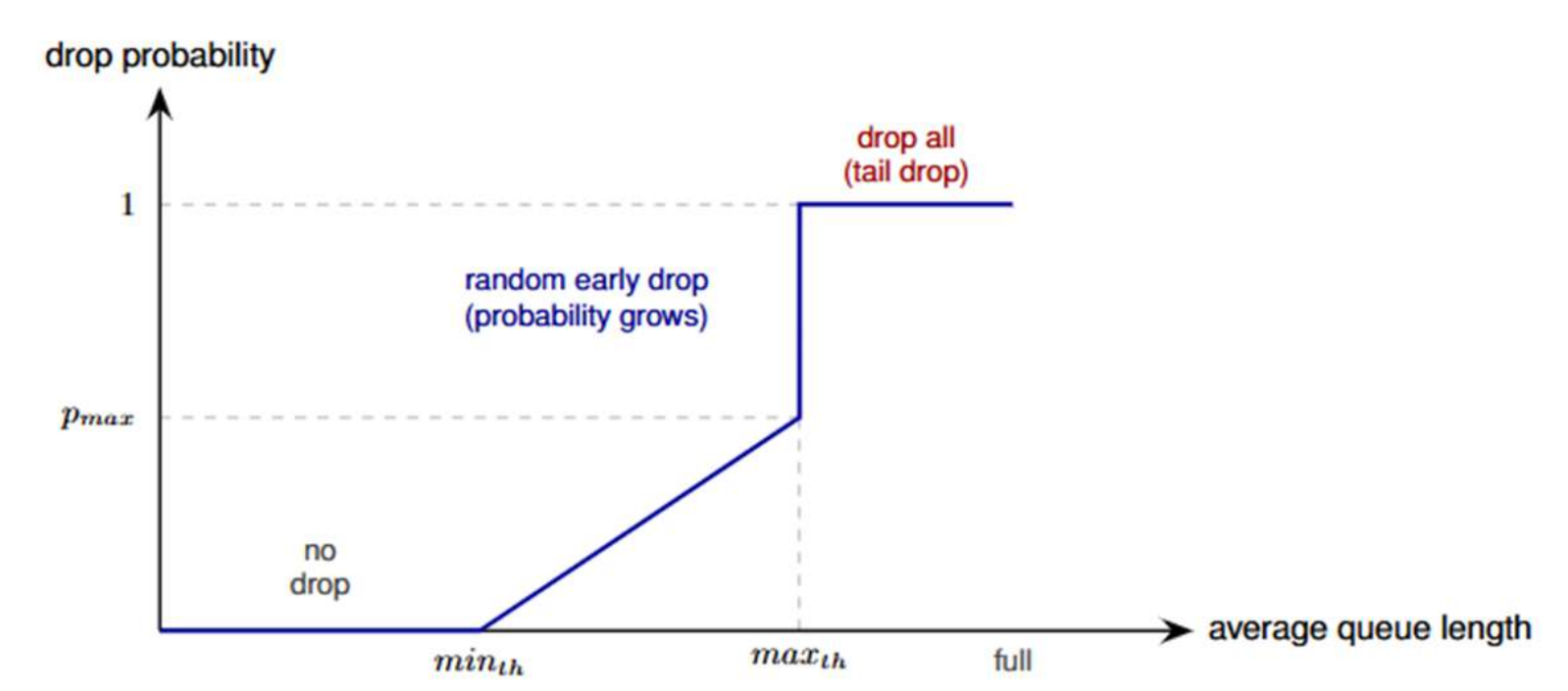

    • ◆ RED (Random Early Detection)

    • 특정 전송률 넘어가면 random 으로 packet drop

    • Minimum thrashold 까지 점점 drop 률 높임
    • Maximum thrashold 시 모든 packet drop

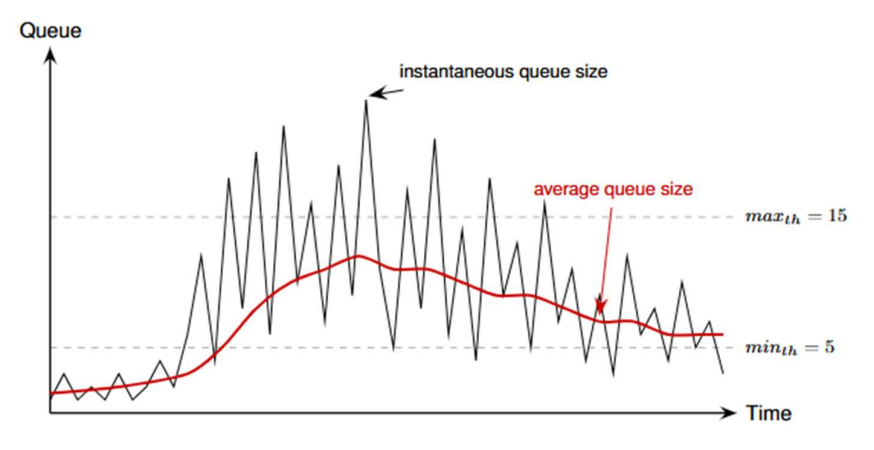

    • Avglen = (1 - w) Avglen + w × SampleLen

      • 오는 Packet (SampleLen) : 100 → 200 → 50 → 250 → 100
      • Avglen? (w = 0.1)
        • 1st) 100
        • 2nd) (1 - 0.1) × 100 + 0.1 × 200 = 90 + 20 = 110
        • 3nd) (1 - 0.1) × 110 + 0.1 × 50 = 99 + 5 = 104 → 이런 식으로 smoothing

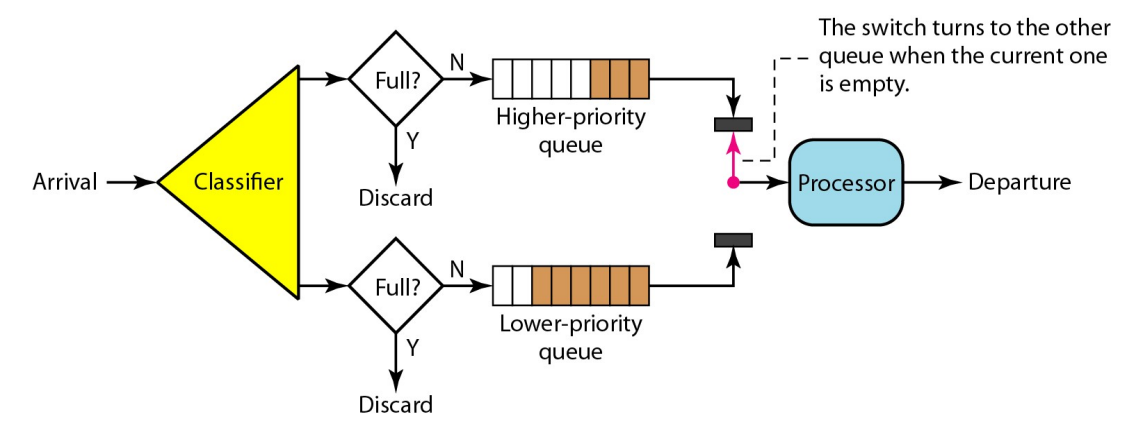

◆ Priority Queue

  • priority 별로 queue 생성
    • high / low
  • 문제점 : 높은 priority 가 계속 오면 낮은 priority 는 starvation (기아 현상)

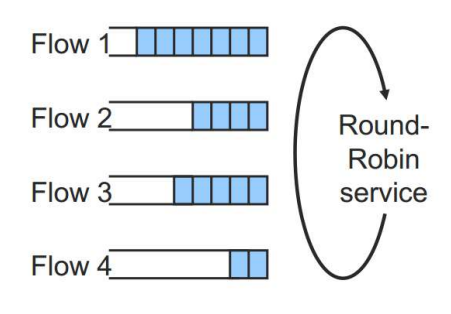

◆ Round Robin

  • flow 별로 queue 생성
    • src - dst pair 마다 queue 만들기
  • 순서대로 하나씩 전송 → 보내는 만큼 받기 X
    • ◆ Weighted Round Robin
    • Round Robin + Priority 도입
    • 각 queue 마다 weight 설정
      • 각 차례마다 packet 갯수 다르게 보내기 (weight 3 → 3개 / weight 1 → 1개 전송)
  • 문제점
    • Packet 마다 size 다를 시 packet 작은 애들은 오래 기다려야 할 수도

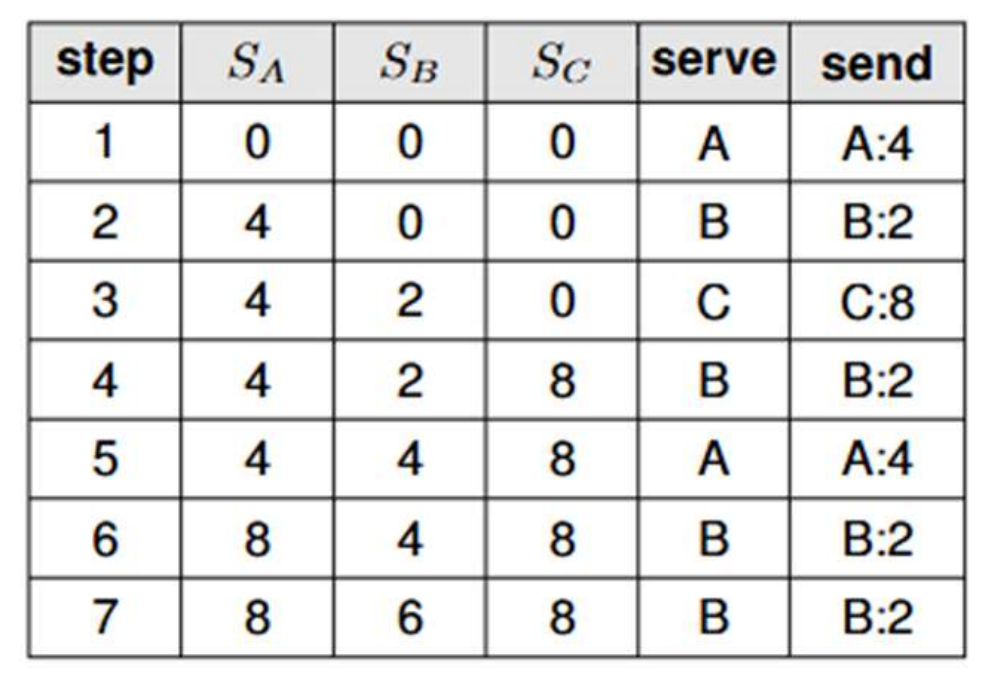

◆ Fair Queueing

  • Round Robin 에 packet size (S_i) 추가
  • packet Size S_i
    • 초기값 : 0
    • packet 전송 시 그 크기 더하기
    • 여러 S 중 작은 값 가진 queue 에서 전송 → 더하기
  • Tie break rule 정하기 : A > B > C
  • 문제점
    • S 가 낮은 얘들은 한동안 혼자 보냄 → 해결 : use it or lose it

가장 낮은 얘는 보낼 때 자신 이외 젤 작은 S 로 바꾸기

S_1 150만 / S_2 151만 / S_3 2천

- 원래 → S_1, S_2 보낸 후 계속 S_3  보내기
- 적용 → S_3 보낼 때 150만으로 설정
구분 S_3 값 결과
적용 전 2천 ( 옛날 값 유지 ) S_3 가 150만까지 혼자 독점
적용 후 150만 ( S_{min} 으로 끌어올림 ) 처음부터 공평하게 경쟁

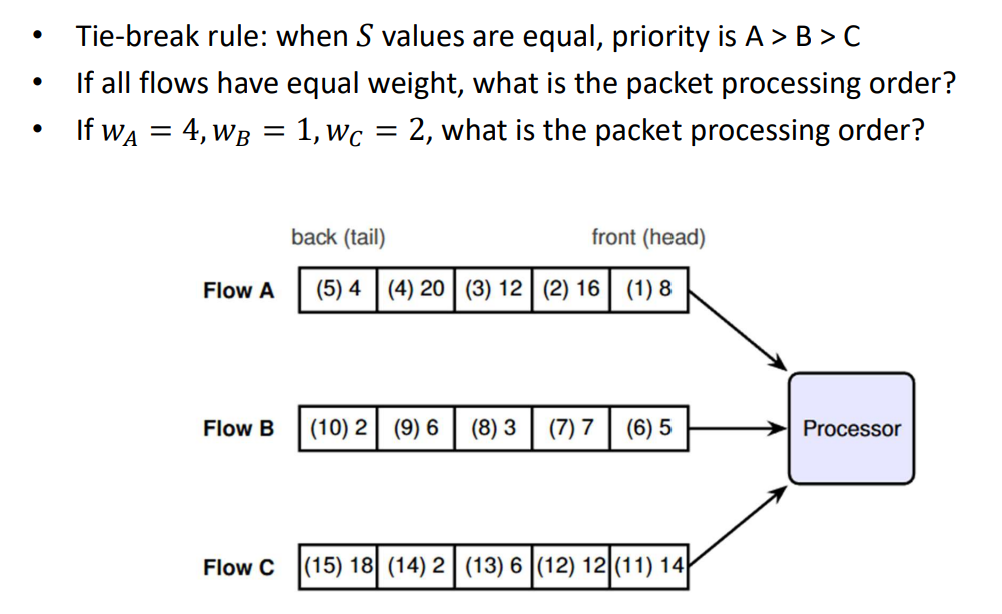

◆ Weighted Fair Queueing (WFQ)

  • 가장 많이 사용하는 Scheduling 방법
  • 각 flow 마다 weight 지님
    • packet 전송 시 weight 로 나눈 값만큼만 더하기
    • weight 가 높을 수록 더 자주 기회 얻음
  • S_i = S_i + \frac{P}{w_i}

✦ Traffic Shaping

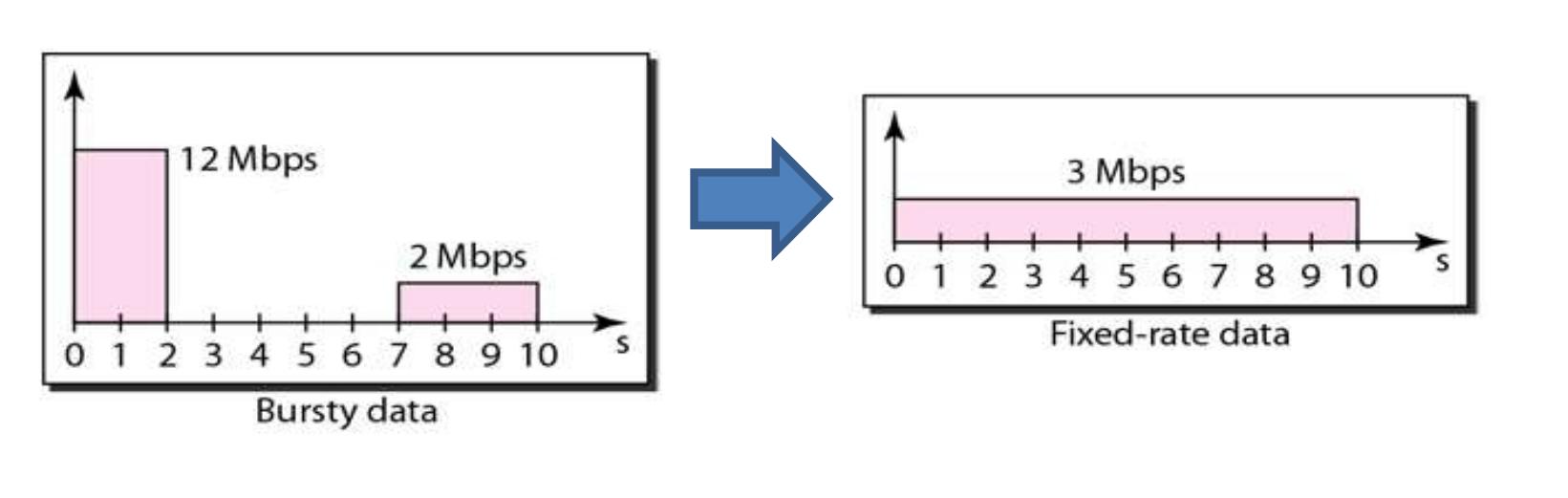

  • bursty traffic : 여러 packet 들이 몰려들어오는 상황
  • traffic shaping : bursty 한 상황이 regulated flow 되도록 하는 것

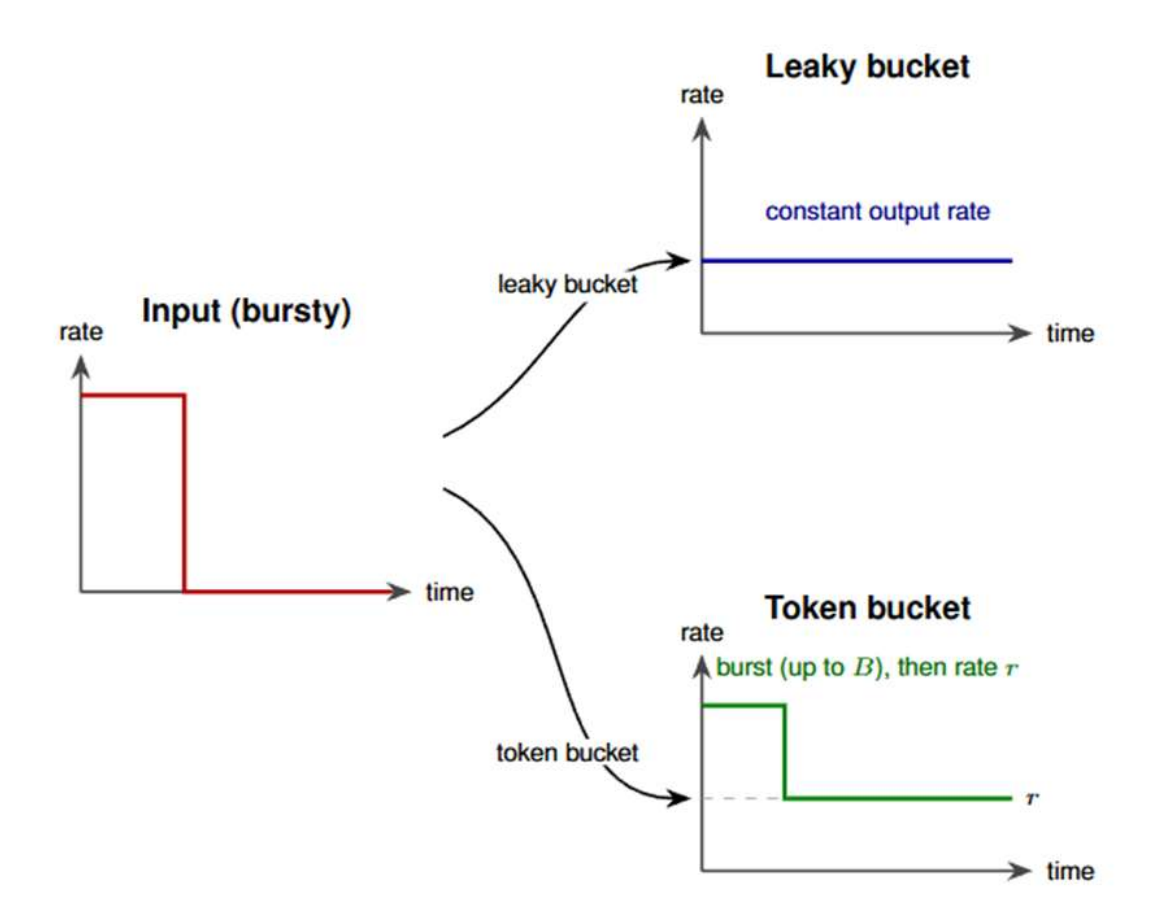

◆ Leaky Bucket

  • 구멍 뚫린 양동이
  • 들어오는 packet 은 일정하지 않음
  • 나가는 packet 은 일정함

◆ Token Bucket

  • Leaky → 어떠한 burst 도 허락하지 않음
  • Token → 완전 일정 X 완화 시키는 형태
  • Packet 전송 시 token 소비
    • token 은 일정한 속도로 쌓임
    • token 에는 한계 존재 (일정 이상으로 쌓이지 않음)

  • token 이 쌓여있을 시 한 번에 많은 packet 전송 가능!

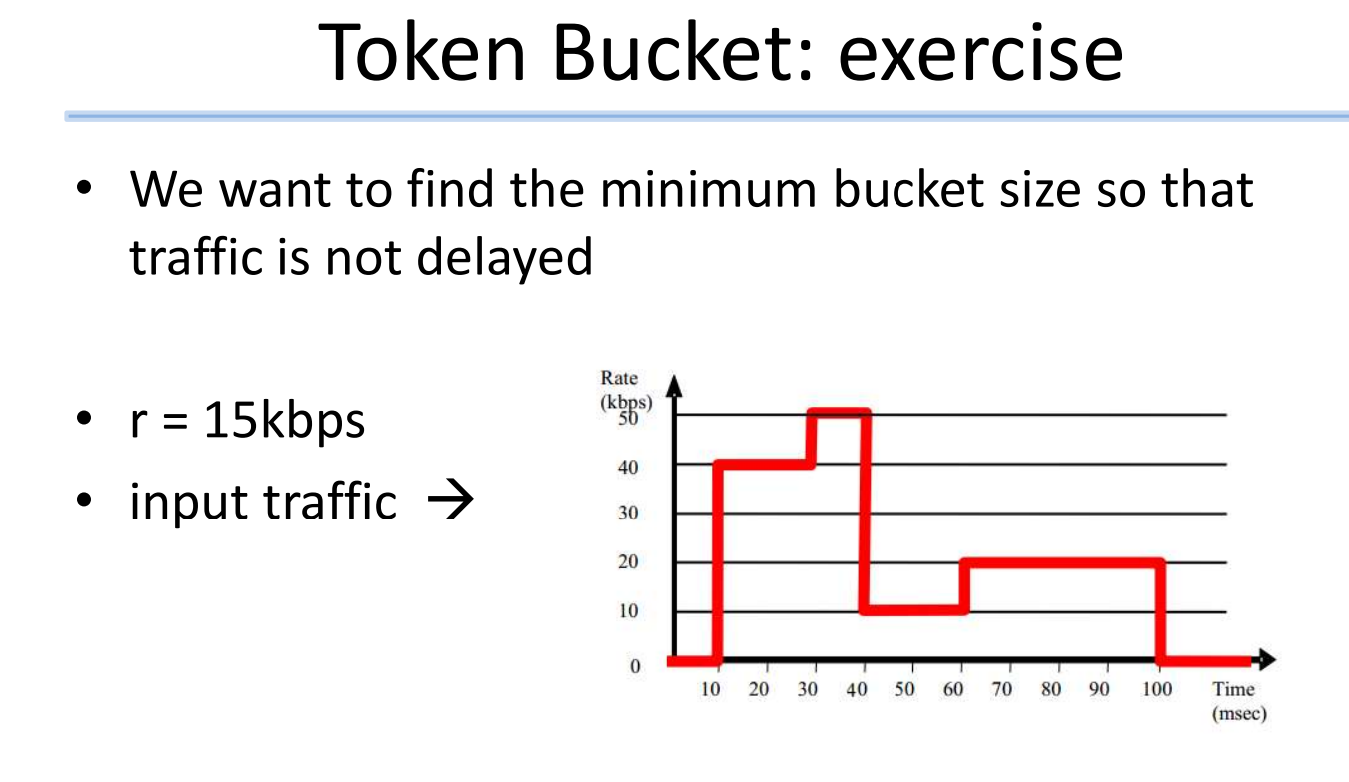

    • r = token 쌓이는 속도
    • 가정) 처음 bucket 에는 token 이 꽉 차있음
    • 풀이
      • 0 ~ 10ms : 사용 X
      • 10 ~ 30ms : 40 kbps - 15kbps = 25 * 20 = 500 bit 필요
      • 30 ~ 40ms : 50 kbps - 15kbps = 35 * 10 = 350 bit 필요
      • 40 ~ 60ms : 10 kbps - 15kbps = -5 * 20 = -100 bit 필요 (얻음)
      • 60 ~ 100ms : 20 kbps - 15kbps = 5 * 40 = 200 bit 필요 → 총 950 bits 필요
