✦ Multiple-access resolution

◆ Multiple access 란?

  • 네트워크 구성 방법
    • point-to-point : 직접적으로 유선 연결
      • ex) bus, switch, hub
    • Shared Medium : Wi-Fi 같이 무선 매체로 공유
      • 한 번에 한 user 만 전송 가능 → control 필요
  • 목표 : 여러 명이 동시에 모여서 대화 혼잡 안 생기도록

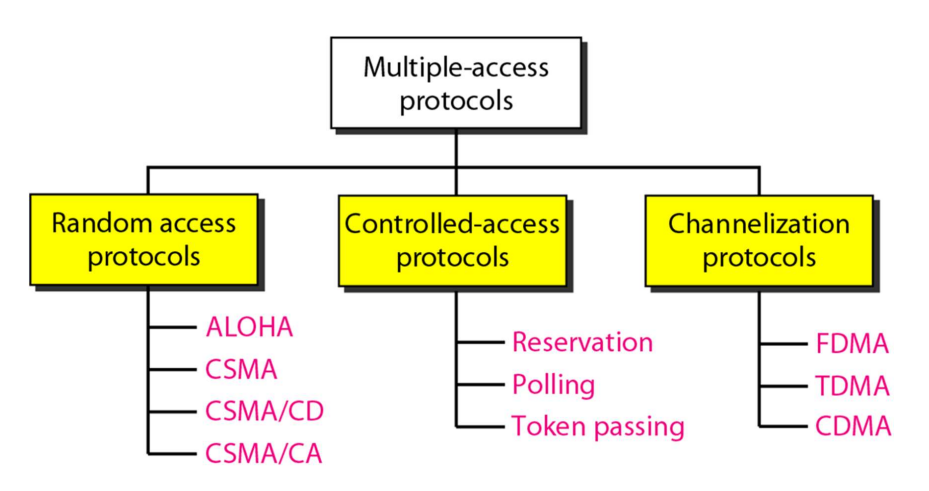

◆ Multiple Access Protocols

  • Random access protocols : 랜덤하게 말하기
  • Controlled-access protocols : 사회자가 순서 지정
  • Channelization protocols : 채널 나눠 따로따로 이야기

◆ Vulnerable time

  • 어떤 frame 이 취약한 시간

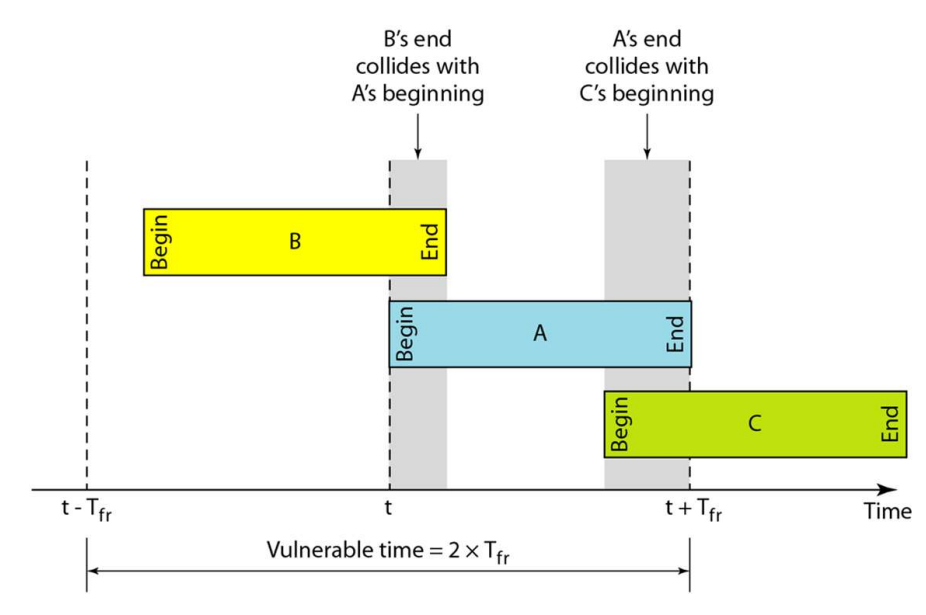

  • Pure ALOHA
    • 2 \times T_{\text{fr}} : 그 frame + 그 frame 이전 frame → Time slot 2배
  • Slotted ALOHA
    • T_{\text{fr}} : 보내는 중인 frame

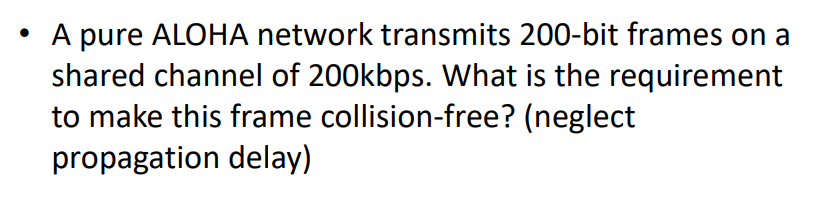

  • Example

    • T_{\text{fr}} = \frac{200\ \text{bits}}{200\times 10^3\ \text{bps}} = 1ms
    • 2 × 1ms = 2ms 동안 다른 전송 없어야 함

◆ Throughput

  • Time Slot 시간 동안 성공적으로 수신되는 frame 확률 (충돌 제외)
  • Pure ALOHA
    • S = G \times e^{-2G}
      • S : 성공적 수신 frame 수
      • G : 한 T_{\text{fr}} 마다 평균 frame 생성 수
  • if G = 1, S = 0.135 → 1 time slot 마다 평균 0.135 frame 전송

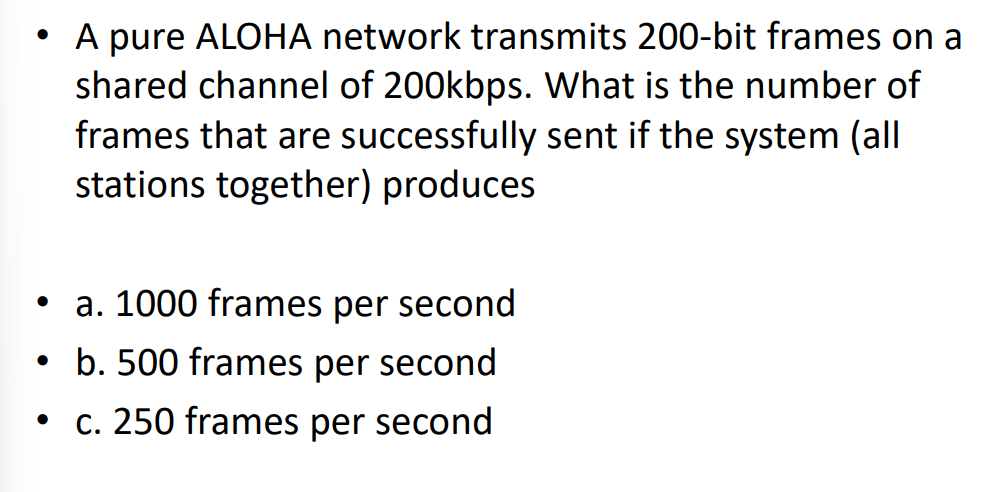

  • Example

    • T_{\text{fr}} = \frac{200\ \text{bits}}{200\times 10^3\ \text{bps}} = 1ms
    • 1초에 500 frame 생성 → G = 0.5
    • S = G × e^{-2G} = 0.184
    • 500 × 0.184 = 92 frame 만 성공적 전송
  • 식 proof
    • poisson 분포
$$ P(k) = \frac{\lambda^k \times e^{-\lambda}}{k!} $$
  • k = 0 대입, λ = 2G 대입
$$ P(0) = \frac{e^{-2G}}{0!} = e^{-2G} $$
- 따라서 S = G \times e^{-2G} - G 를 얼마로 해야 최대 output?   - Pure ALOHA : G = \frac{1}{2} (2 T_\text{fr} 마다 1개)   - Slotted ALOHA : G = 1 (1 T_\text{fr} 마다 1개)

⭐Random Access Protocols

  • 비효율적으로 보이지만 많이 사용
  • 전송할 시간 random 설정
    • 동시 가능성 有 → 충돌 해결 방법?

✦ ALOHA

  • Hawaii 대학에서 개발
  • 보낼 것이 있으면, 보낸다
  • 충돌이 나면, random 한 시간 기다렸다가 다시 보낸다.

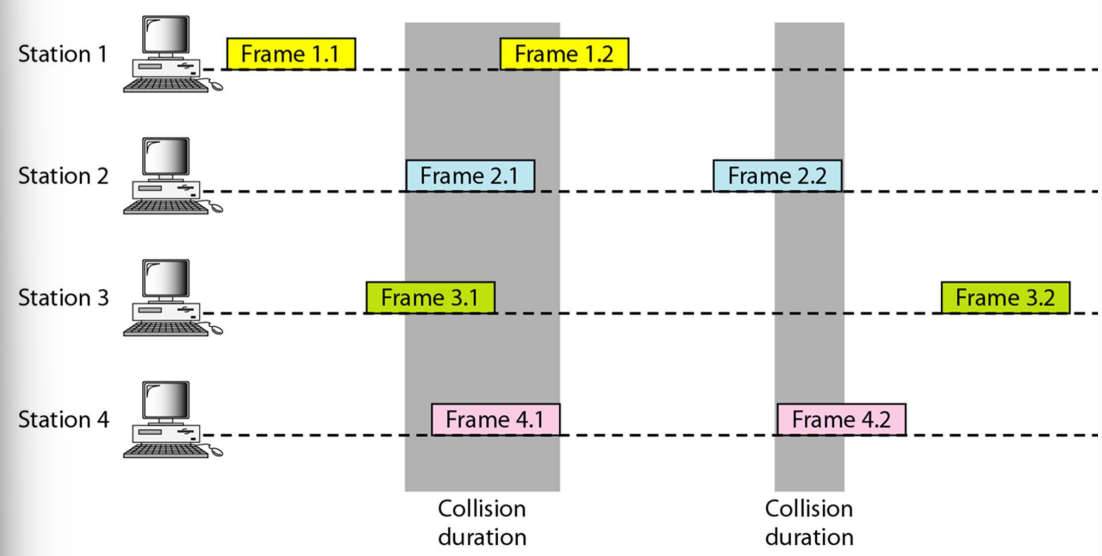

◆ Pure ALOHA

  • Sender 가 보낼 frame 이 있으면, 즉시 보낸다.
  • Receiver 가 frame 을 받으면, ACK 를 보낸다.
  • ACK 가 timeout period 동안 오지 않으면, sender 가 frame 을 재전송 한다
    • 이때 random delay 만큼 기다린다

  • 만약 두 개 이상의 frame 이 같은 시간에 보내지면, collision 발생

    • Collision (충돌) : 2명 이상의 sender 가 동시에 전송, receiver 가 아무것도 받지 못함
    • frame 전송 多 → 성공률 ↑
    • frame 전송 少 → 성공률 ↓

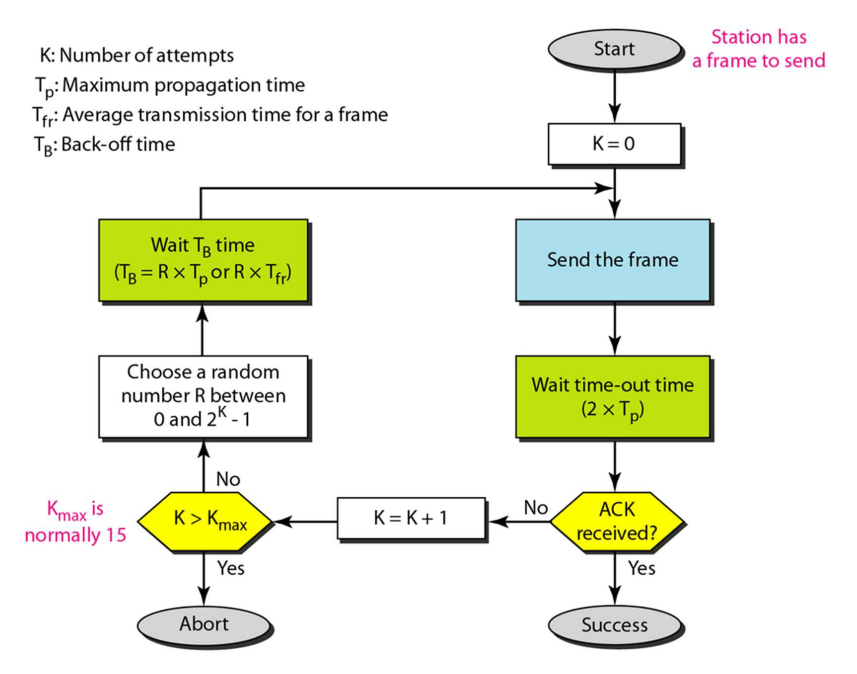

  • Random Time 설정 방법

    • 0 \sim 2^k-1 중 하나 뽑기 → R
    • T × R 초 기다리기 (T : time slot)
    • 충돌 발생 시 K++ → binary exponential backoff (2^x 만큼 기다림)
    • K_{max} = 15 지정
      • 넘으면 포기 → 상위 layer 에 맡김
      • 이 정도면 ACK 전달 X 문제 → K 증가로 해결 불가
    • Time Slot T → 시스템 마다 다름
      1. Transmission Time (packet size, 갯수)
      2. Propagation Time (거리, 빛의 속도) → 둘 중 큰 쪽으로 time slot 설정
      • Example
        • Wi-Fi : 9\mu s
        • Ethernet : 512 bit times

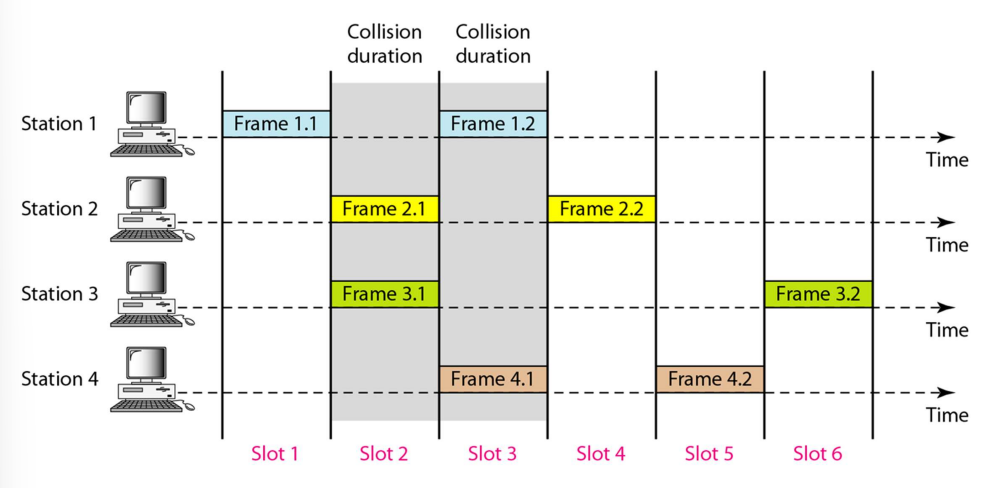

◆ Slotted ALOHA

  • 시간을 slot 으로 나눠서 관리

    • 가정 : slot 은 frame 들어가기 충분한 크기

    • Slot 간의 시작 시간 맞추기 → time synchronization

  • Vulnerable time = T_{\text{fr}}
    • Pure ALOHA = 2T_{\text{fr}} → \frac{1}{2} 배
    • 중간 시점에서 전송 시작하는 Frame X → 앞쪽 vulnerable time 없어짐
  • Throughput : S = G \times e^{-G}
    • Pure ALOHA = S = G \times e^{-2G} → -2G 에서 -G 로

✦ CSMA (Carrier Sense Multiple Access)

  • ALOHA : 보내고 충돌 안나길 바람 → 효율 ↓
  • Listen before you talk : 보내고자 하는 channel 에 누가 이미 보내는 중인지 sense
    • hardware 에 Carrier Sense Capability 필요
  • 상태
    • idle : 유휴 상태 → 전송
    • busy : 이미 전송 받는 중 → 기다렸다 전송

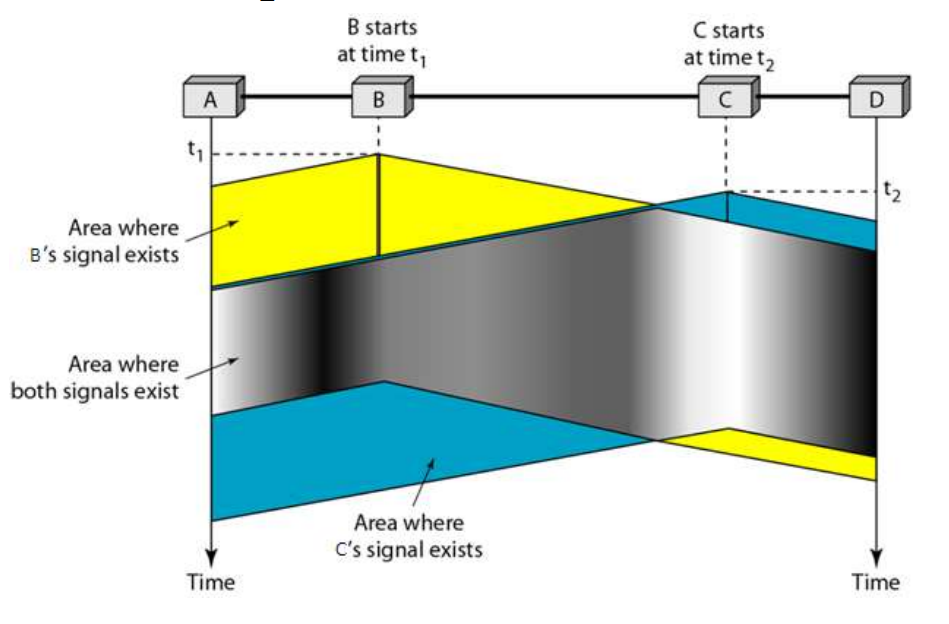

  • Vulnerable time : T_p (propagation delay)

    • busy 신호가 도착하기 전 idle 상태인 줄 알고 frame 보내기

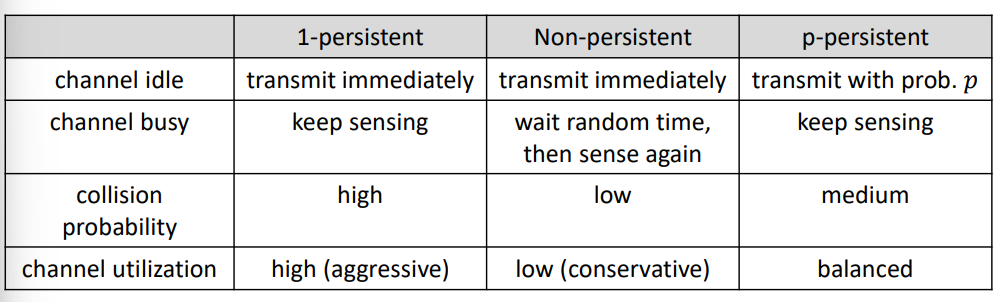

◆ 종류

  • 기준 : Carrier Sensing 빈도
    1. 1-persistent CSMA
    • 계속 carrier sensing
    • busy → idle 변한 시점에 전송
    • 장점 : 바로 접근 가능, 노는 시간 없음
    • 단점 : Collision 가능성 ↑ 1. non-persistent CSMA
    • 한 번 sensing 후 busy 면 일정 시간 wait 후 sensing
    • sense 했을 때 idle 로 바뀌면 전송
    • 장점 : Collision 가능성 낮음
    • 단점 : 다 같이 놀고 있을 수 있음 → 효율성 ↓ 1. p-persistent CSMA
    • 계속 carrier sensing
    • idle 상태 sense
      • p 확률로 전송
      • 1-p 확률로 좀 기다렸다 전송
    • 1 & 2 의 장단점 보완

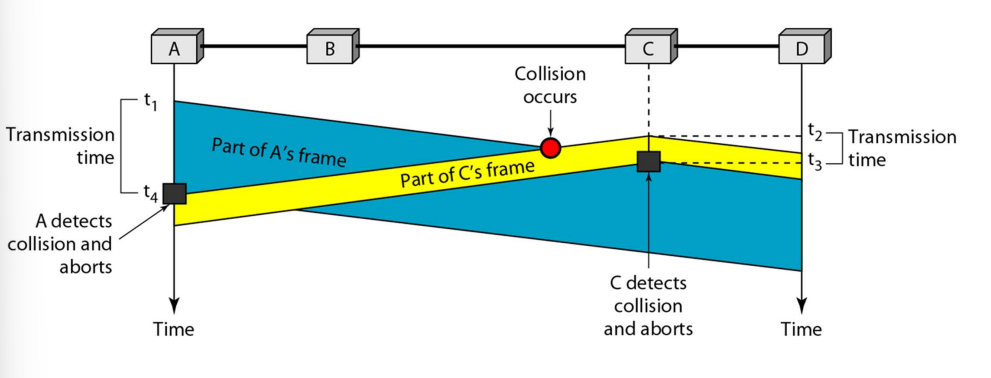

✦ CSMA/CD (Collision Detection)

  • Ethernet 에서 주로 사용
  • frame 충돌 판단?
    • frame 크기를 키움
    • 내 frame 전송 중 다른 frame 받음 → collision 판단
  • Frame 의 크기를 몇으로 설정해야 하는가?
    • 가장 먼 얘가 receive 하기 직전에 send 한 frame 이 도착할 때까지 (여전히 전송 중이어야 detect 가능)
    • T ≥ 2 \times T_p
      • 이걸 위해 Ethernet 에는 maximum 거리 존재
      • frame size → variable 하지만 최솟값 존재

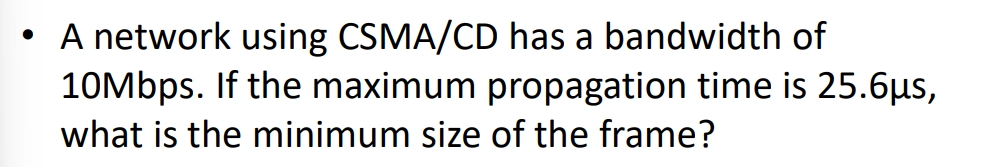

  • Example

    • T_{fr} ≥ 왕복 시간 = 51.2 \mus
    • T_{fr} = \frac{\text{Frame Size}}{\text{Link Bandwidth}}
    • Frame Size ≥ 512 bit, 64 byte
  • If Collision detected
    • Jamming signal 전송 → collision 발생 알림 & transmission 중단
      • jammming signal : 48 bit 짜리 garbage data
    • binary exponential backoff (ALOHA 유사)
      • randon 시간 기다림
    • 재전송 시작

✦ CSMA/CA (Collision Avoidance)

  • 무선 (Wi-Fi) 에서 주로 사용
  • detect 불가능 → 회피 (avoid)
  • 무선 → half duflex
    • 한 채널 사용 시 송신 / 수신 동시에 하나만 가능
    • 동시에 하면 서로가 간섭 (self interference)
    • CSMA/CD 처럼 collision detect 불가능
  • ACK 이용
    • frame 전송 → ACK 기다림 → 안오면 collision 판단
    • backoff binary exponentially

◆ IFS (inter-frame spacing)

  • Carrier Sensing 하던 중 idle 을 확인했을 때 대기하는 시간
    • 다른 frame 이 전송했을 수도 있기에
    • 시스템마다 고정
  • idle 상태 확인 할때 마다 초기화

◆ Contention Window

  • IFS 이후 더 기다리는 시간
  • random 시간 * frame 만큼 기다림
  • countdown 해서 0이 되면 전송 시작
    • idle 상태일 때만 감소
    • busy 상태 되면 초기화 X, pause O
    • 다시 idle 상태되면 초기화된 IFS 기다린 후 countdown 이어감
  • Binary exponential backoff
    • collision 발생 → contention window * 2배 (0 ~ 31 → 0 ~ 63) → 충돌 감소

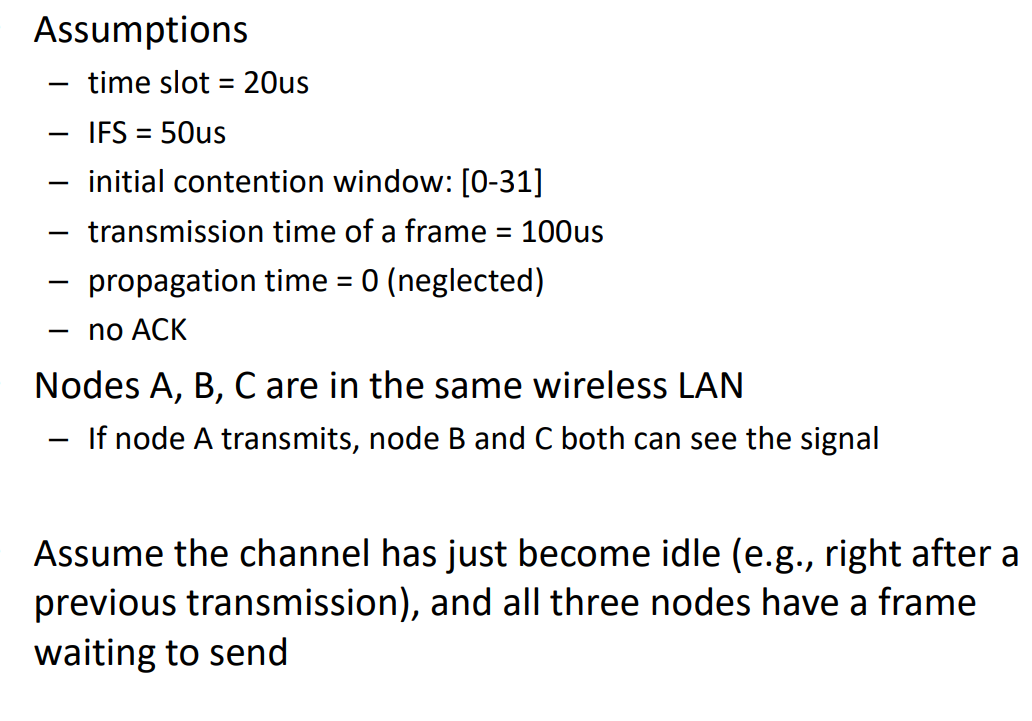

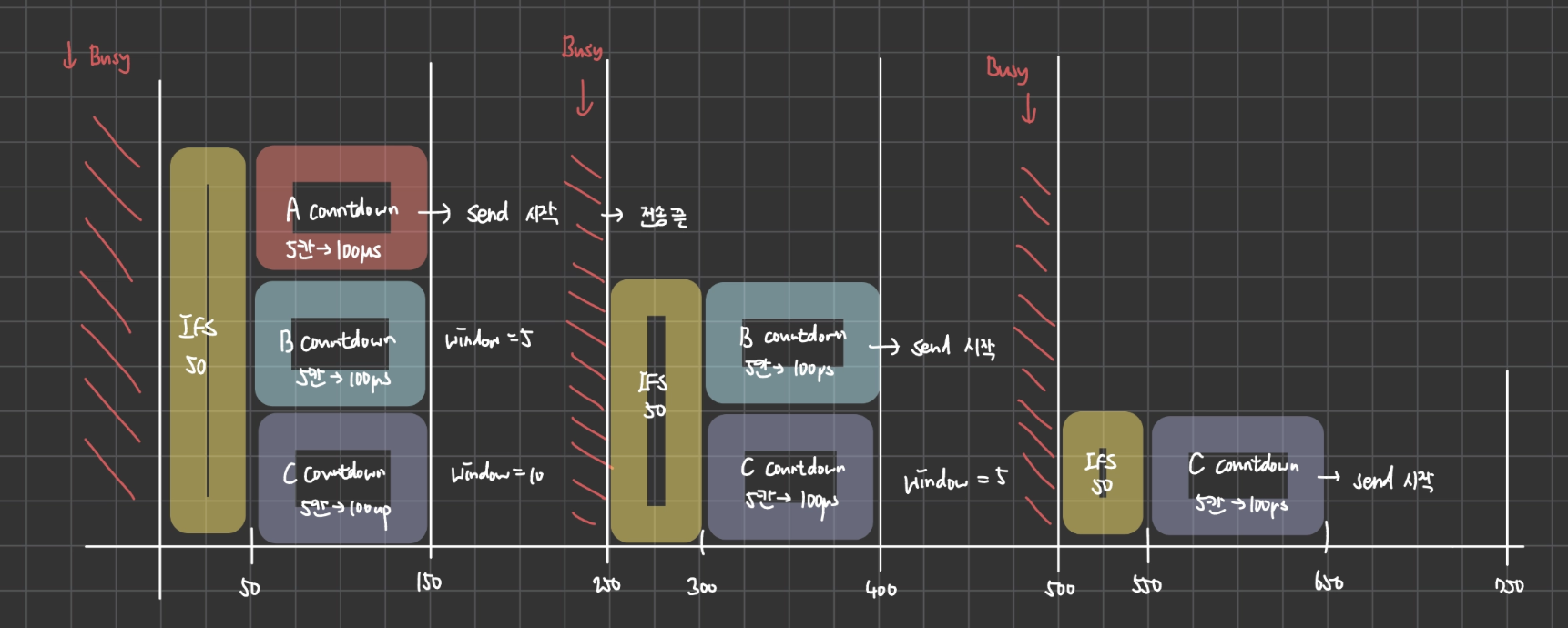

  • Example

  • Window
    • A : 5
    • B : 10
    • C : 15

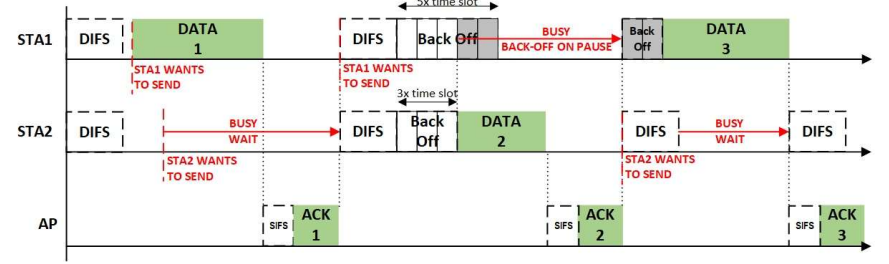

◆ CSMA/CA with ACK

  • 지금까진 ACK 를 보내지 않는다고 가정 → 실제론 ACK 사용
    • SIFS (Short IFS) : DIFS 보다 짧은 IFS, ACK 보내기 전에 사용
    • DIFS (Data IFS) : Data 보내기 전에 기다리는 IFS

⭐ Controlled Access

  • Random 숫자에 의존 X
  • Rule 에 기반해 직동
  • ex) 5G

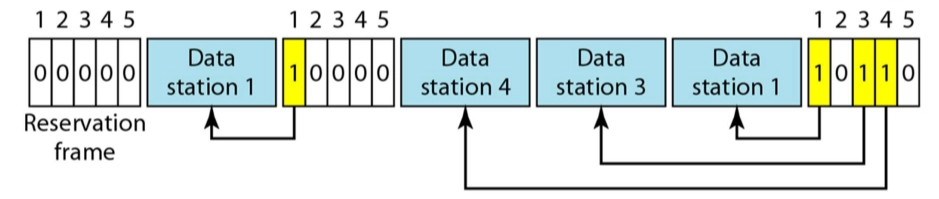

◆ Reservation

  • 시스템 마다 운영 방식 조금씩 차이

  • data 슬롯 이전에 reservation 슬롯 존재. 거기서 1 인 data station 에 reservation 시간 할당
  • 아무도 보낼게 없으면 다시 reservation time 돌아옴
  • 장점 : 서로 간 충돌 위험 X, 매번 5개 wait X (효율적)
  • 단점 : 누군가 in/out 할 때 overhead

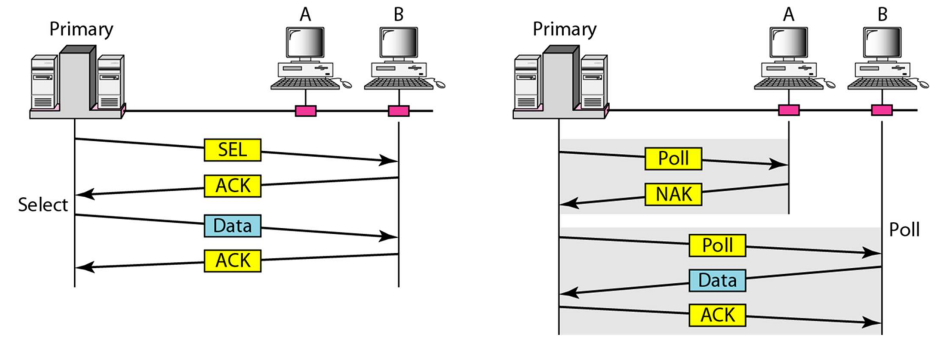

◆ Polling

  • Bluetooth 에서 사용
  • Master & Slave 구성
    • Master
      • 보내고 싶을 때 보냄
      • SEL : 이제부터 전송한다고 알림
      • Poll : slave 가 보낼 것 있는지 check
    • Slave : Poll 수신 이후
      • 보낼 게 있음 → data 전송
      • 보낼 게 없음 → NAK 전송

◆ Token Passing

  • Token 을 가지고 있는 주체만 말할 수 있음
  • 단점
    • token error → token 날라가서 작동 X
    • ACK error → token 이 2개 생김 → 복잡해서 이제는 역사의 뒤안길로..

⭐Channelization

  • Frequency & Time 통해 통신 channel 을 여러 개로 나눔

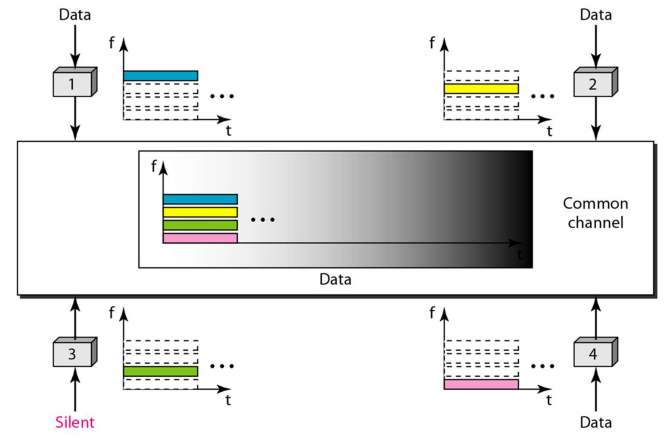

◆ FDMA (Frequency-Division Multiple Access)

  • frequency 기준으로 나눔

  • Guard band : 간섭을 막기 위한 영역 간 간격

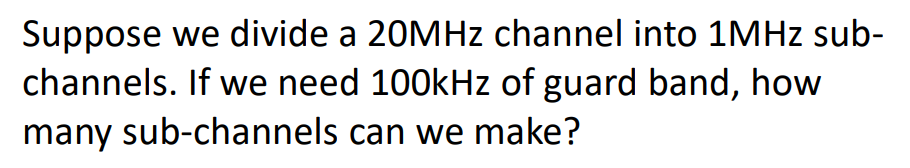

  • Example

    • 인당 1MHz + 0.1MHz (guard band) → 총 18명 가능

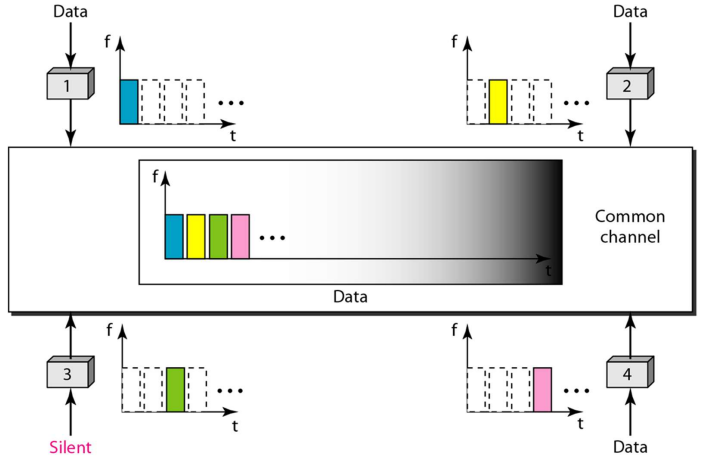

◆ TDMA (Time-Division Multiple Access)

  • 시간 단위로 나눔

  • Guard interval : 간섭을 막기 위한 영역 간 간격
  • FDMA 보다 flexible. Synchronization 중요

◆ CDMA (Code-Division Multiple Access)

  • 같은 시간에 같은 주파수에서 전송 → Code division 기술로 나누기

  • Code Division

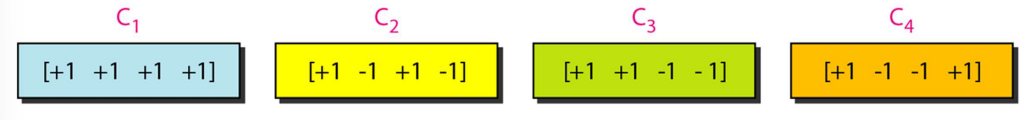

    • 각 사람에게 Code 배정
      • Code → 자기 자신이랑 곱하면 4(인원 수), 다른 얘랑 곱하면 0 (like orthogonal)
    • 데이터 전송
      • 0 → -1
      • 1 → +1
      • 전송 X → 0

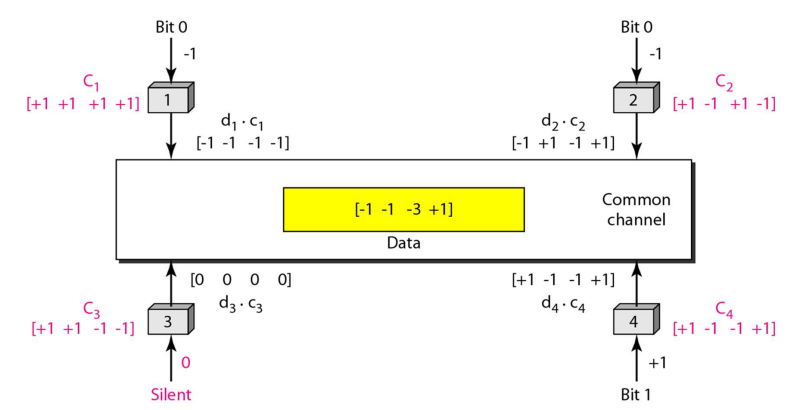

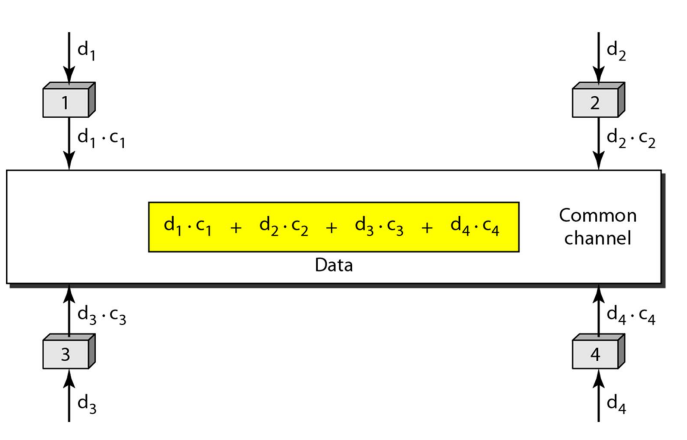

    • Common Channel 에선 다 더한 값이 전송됨 → 이게 각 채널에 전파

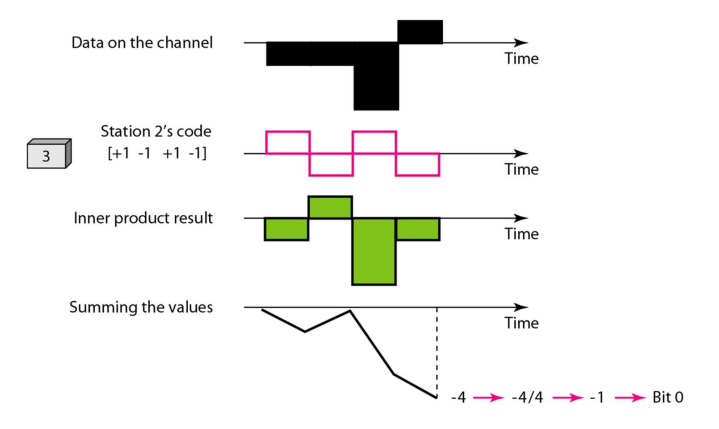

    • 각 채널이 데이터 받으면 → 나 이외 다른 얘의 code 곱하고 4 로 나누기

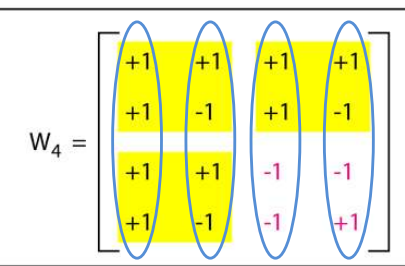

  • 코드 만드는 방법 : Walsh table

    • 2 × 2 \begin{bmatrix} 1 & 1 \ 1 & -1 \end{bmatrix} → code : (1, 1), (1, -1)

    • 4 × 4

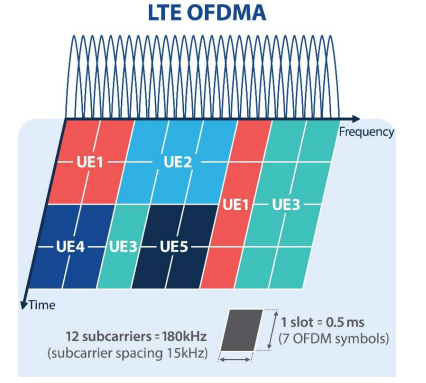

◆ OFDMA

  • 요즘 사용 → time & frequency 둘 다 나눠서 배정

    • 주파수를 orthogonal 하게 나눠 Guard band 없이 나눔
    • 시간축으로는 guard interval 존재
