✦ Overview

◆ Network Layer

  • OSI 7 layer
    • layer 1 - Physical → (직접적) 전송 담당
    • layer 2 - Data link → physical layer 통해 전송
    • layer 3 - Network layer → 여러 매체를 hop 해서 배달
    • layer 4 - Transport layer
    • layer 5 ~ 7 (5) - Application layer
  • Computer : layer 1 ~ 7 모두 존재
  • Router : layer 1 ~ 3 까지만 존재

◆ Network Layer Function

  • Forwarding : 데이터 알맞은 곳으로 보내기

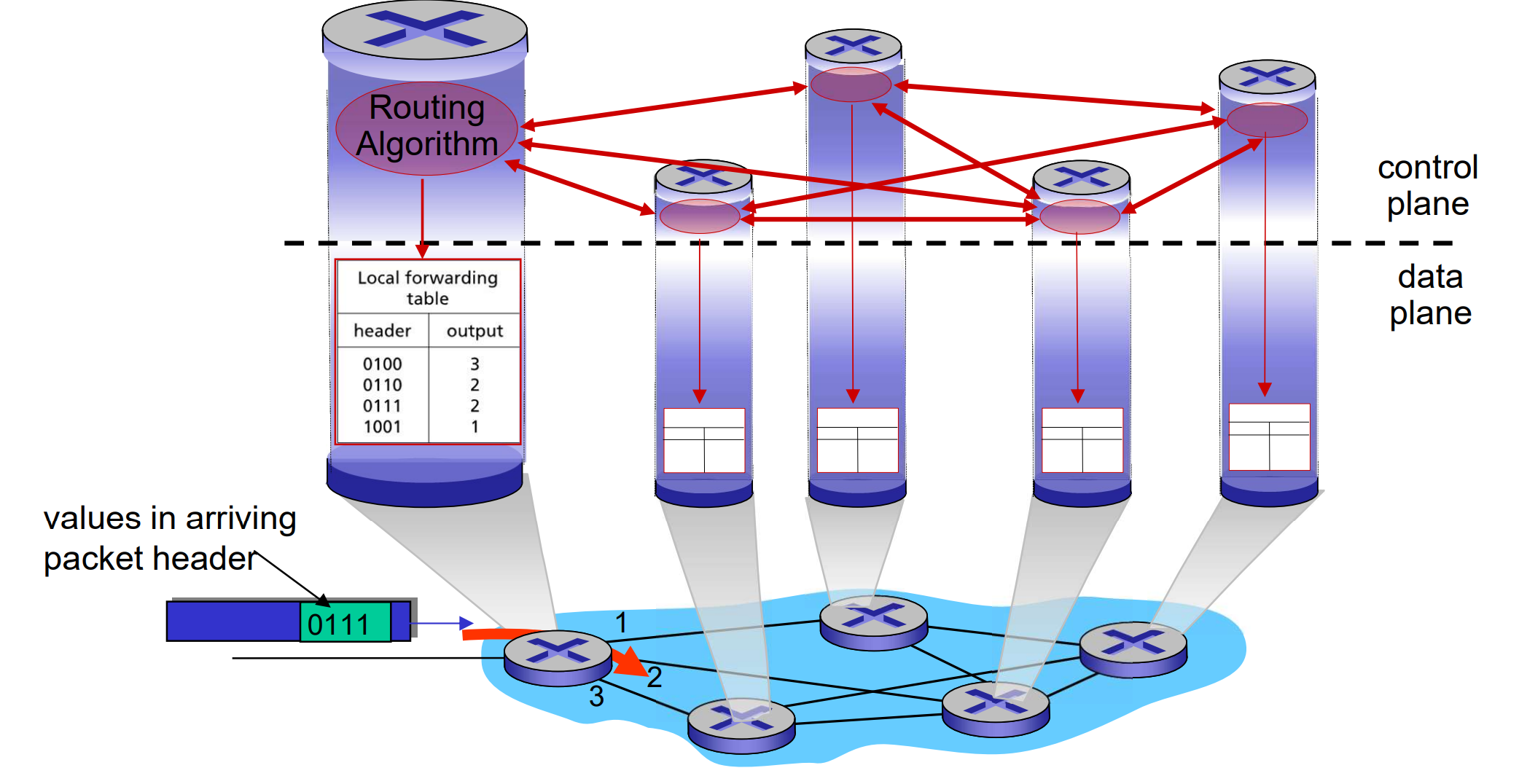

    • DATA PLANE
    • 데이터 오면 destination address & routing table 확인하고 어디로 보낼지 결정
  • Routing : 어디로 보낼지 route 결정 (알고리즘 결정)
    • CONTROL PLANE
    • routing algorithm 통해 routing table 구성

    • Per-Router Control Plane

      • router 끼리 자체적으로 routing table 구성

    • Logically Centralized Control Plane

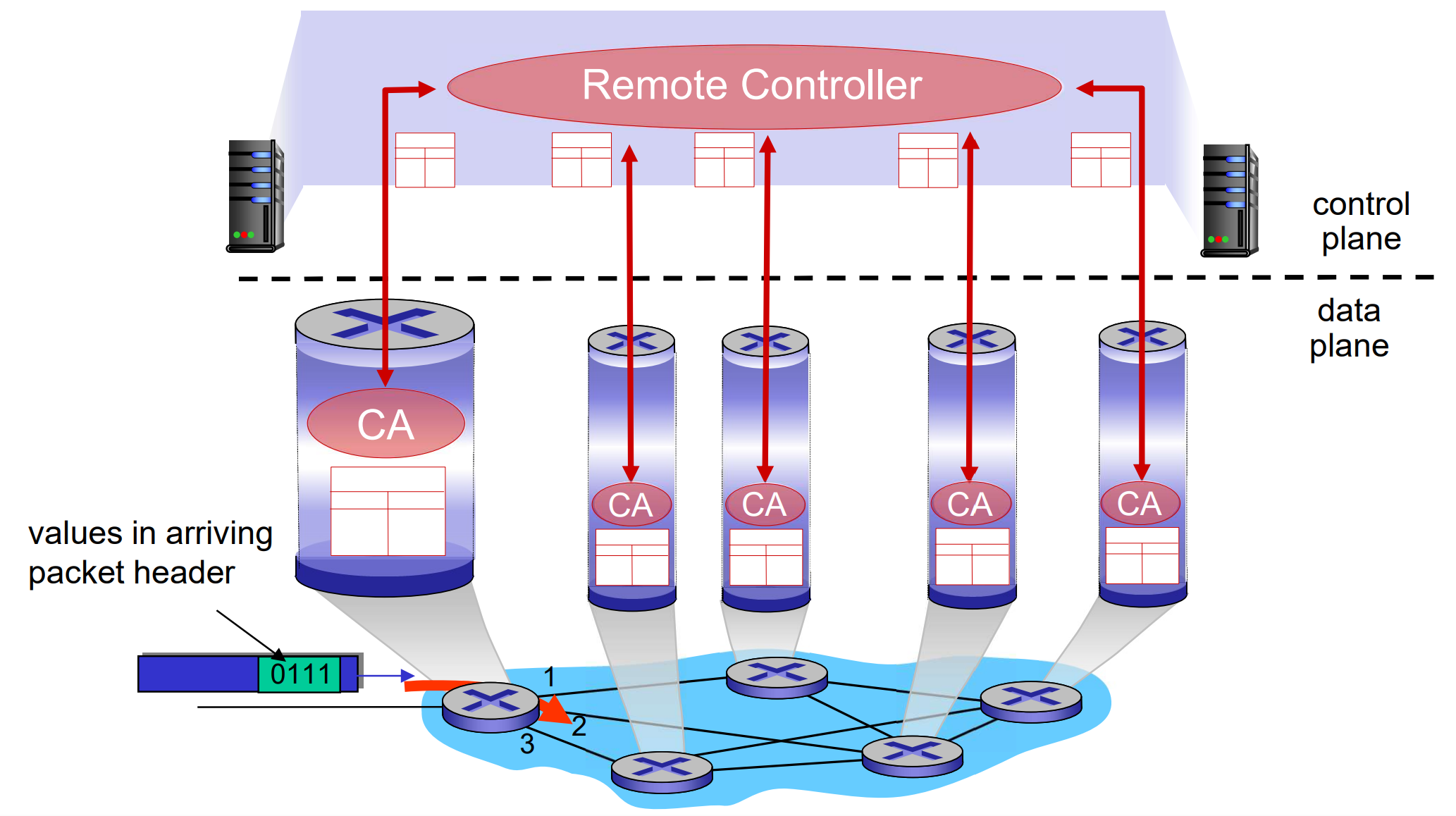

      • Remote Controller 로 routing table 중앙 관리

✦ Routing

◆ Routing

  • packet 이 forwarding 될 경로 결정
  • 어떤 곳으로 가려면 어느 방향으로 가야하는지 table 작성

  • 실제는 163.239.0.0/16 과 같이 IP 주소로 저장

  • ex) A → F 으로 packet 보내기
    • A → α (1) → β (2) → δ (3) → F

◆ Routing Algorithm

  • table 을 어떻게 만들 것인가? → routing algorithm
    • packet 마다 정책이 다름
      • fast
      • throughput → router 도 다양성 필요
  • 기본적으로 shortest path 알고리즘 사용 (거리, cost 등)
    • intradomain : 같이 관리자가 관리하는 내에서 routing
      • Distance vector → RIP
      • Link state → OSPF
    • interdomain : 다른 관리 구역 넘어갈 때 routing (정책 영향 O)
      • Path vector → BGP
    • Autonomous System (AS) : 같은 router policy 를 가진 network group
      • 12만 개 정도 존재 (우리나라는 1187개)
      • ISP 나 조직에 의해 관리
      • 서강대도 하나의 AS

✦ Routing Algorithms & Protocols

  • 메시지 전달 방식
    1. 주기적으로 전달 → periodic messaging
    2. table update 될 때 → trigger based messaging → 일반적으로 1 + 2 방법 합침
    • 주기 맞춰 timer 설정. timer 끝날 때 까지 정보 안오면 문제 감지

◆ Distance vector routing

  • distance vector = (destination, distance, next node)
    • 목적지, 거리, 다음 이동

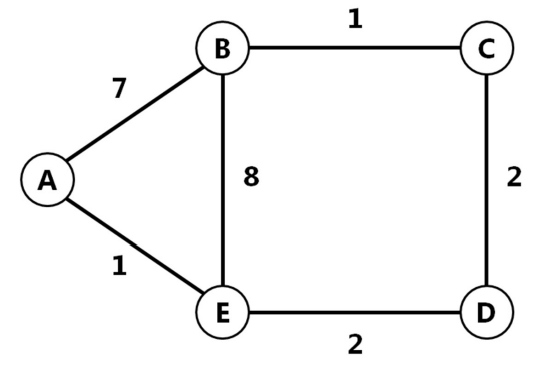

  • Example : A → C shortest path?

  • Table 작성하기 → Bellman-Ford!

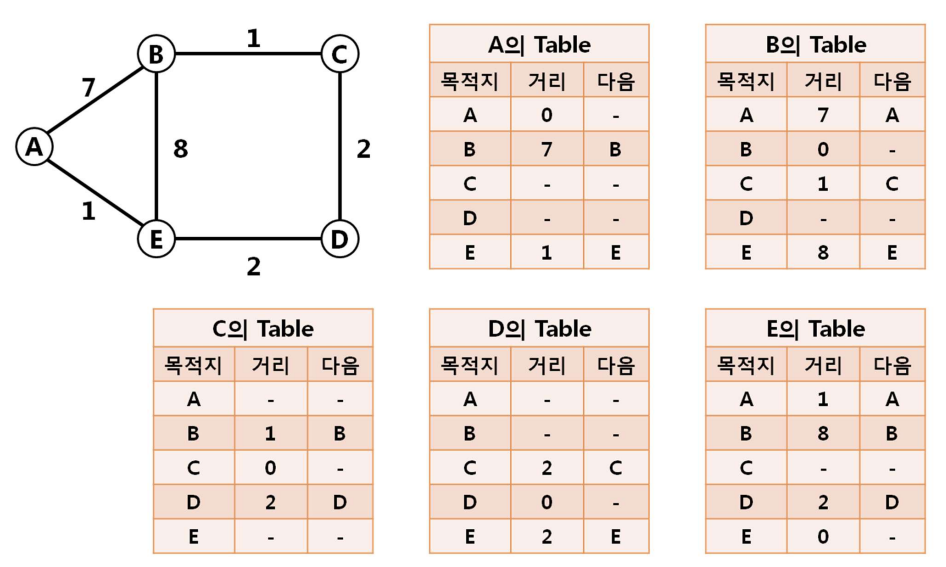

    • initial : 직접 연결된 정보만 작성

    • 정보 전달 (destination, distance)
      • if 기존 정보 X
        • vector 작성
      • if 기존 정보 O
        • 거리가 줄면 vector 작성

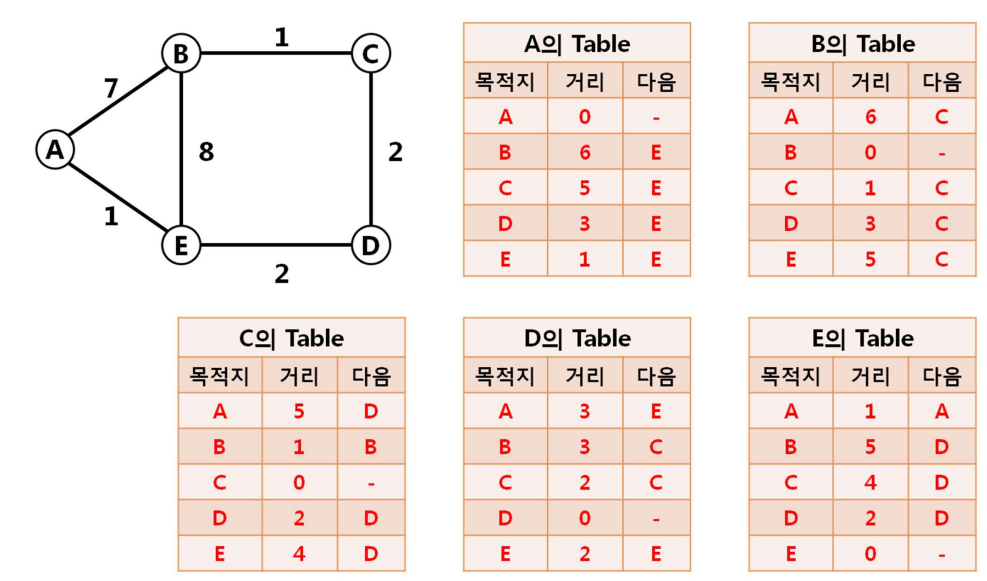

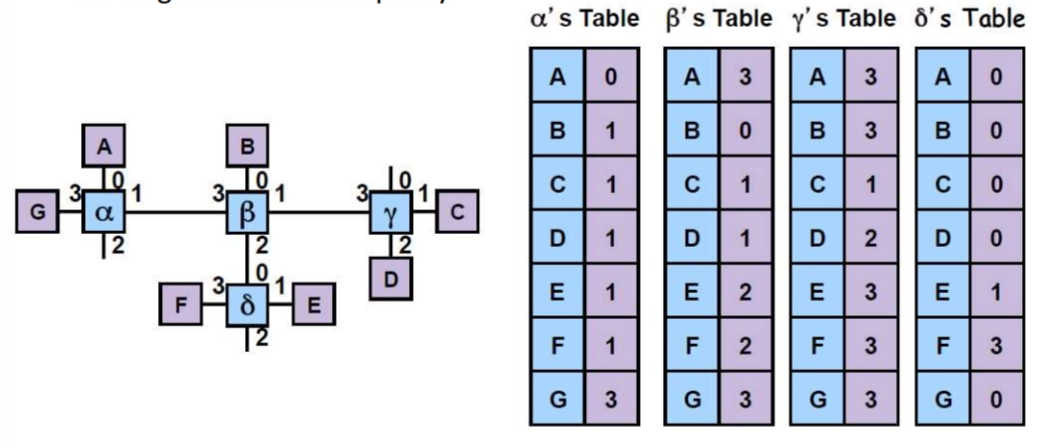

    • 최종 table

      • A → C
        • A → B → C (8) : X
        • A → E → D → C (5) : O → 더 많이 hop 하지만 최단 거리로 이동
  • 전체 최단 거리 위해 지속적으로 table update
    • router 의 변화 가능

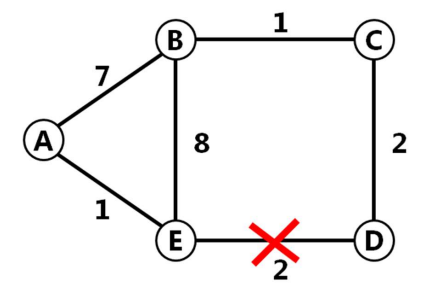

  • Link 에 문제가 발생하면?

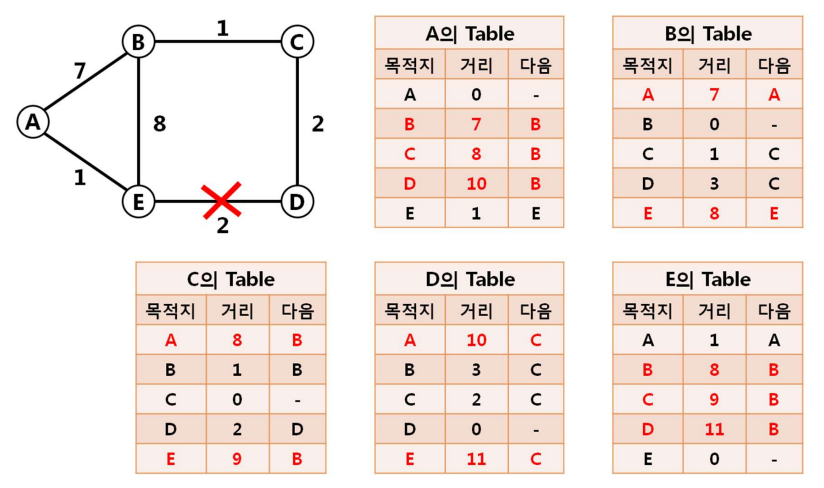

    • D & E 가 link 문제 파악해서 table 업데이트

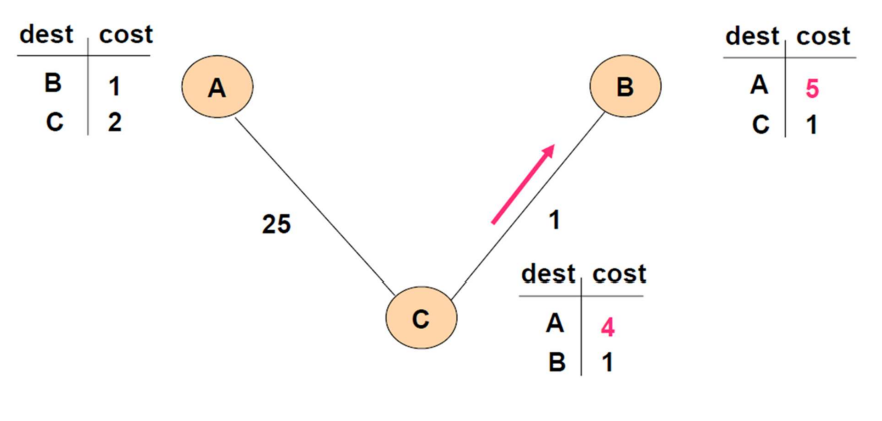

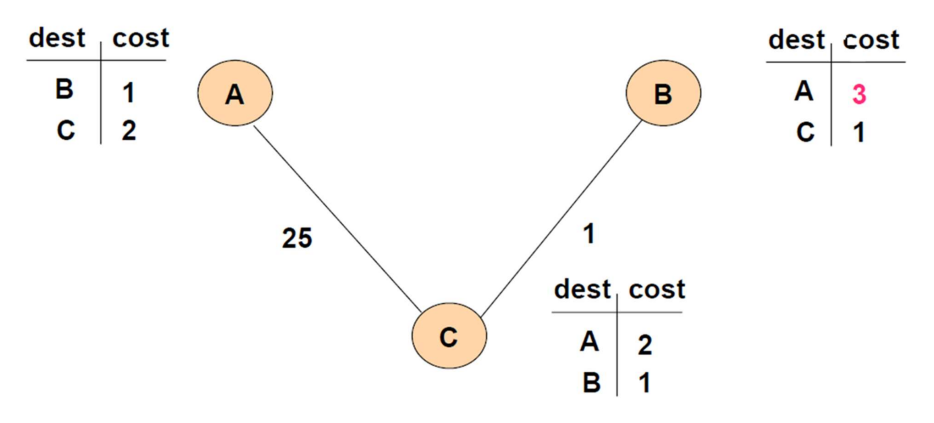

  • 문제 : Count-to-infinity problem

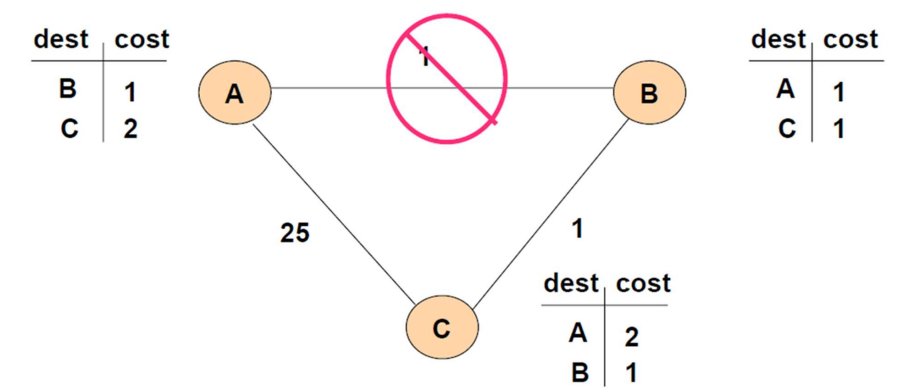

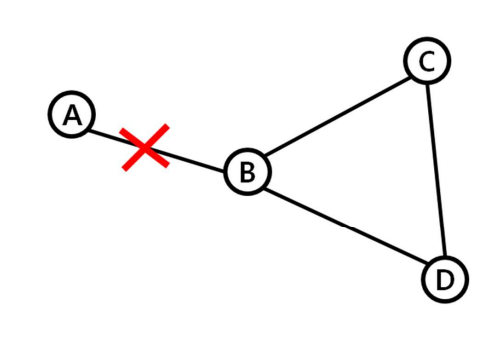

    • A - B 사이 직접적 통로 막혔을 때
      • B 가 C 를 통해 A 로 갈 수 있다고 착각 (사실은 B 를 지나야함)

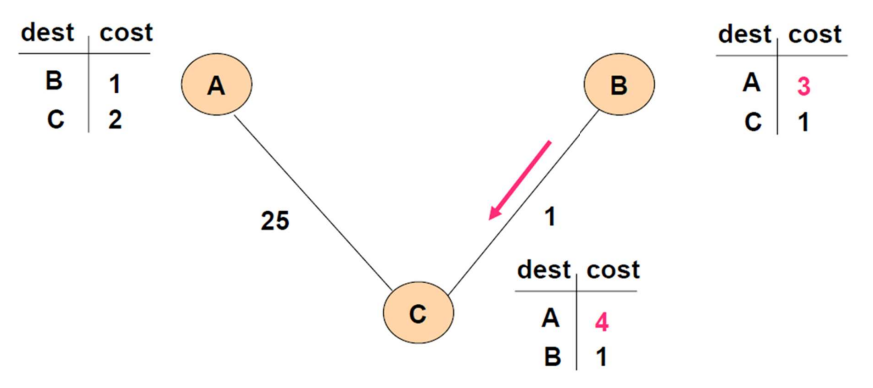

      • 25 까지 B, C 의 A 로 가는 cost 계속 증가

- 원인 : 목적지까지 가는 과정에 자신 (B) 이 있는지 모름 → routing loop 발생
  • 해결법
    • Split horizon
      • C → B 로 routing table 보낼 때 next 가 B 이면 빼고 보냄
    • Split horizon with posion reverse
      • C → B 로 routing table 보낼 때 next 가 B 이면 distance 를 infinity 로 해서 보내기 → 3 개 loop 는 해결 불가능

  • Path vector routing
    • 중간 과정 모두 제공
    • 장점 : 3 개 loop 문제 해결 가능
    • 단점 : message overhead

◆ RIP (Routing Information Protocol)

  • Distance Vector Routing 구현 protocol
  • 30초 마다 전송 + table update 시 전송

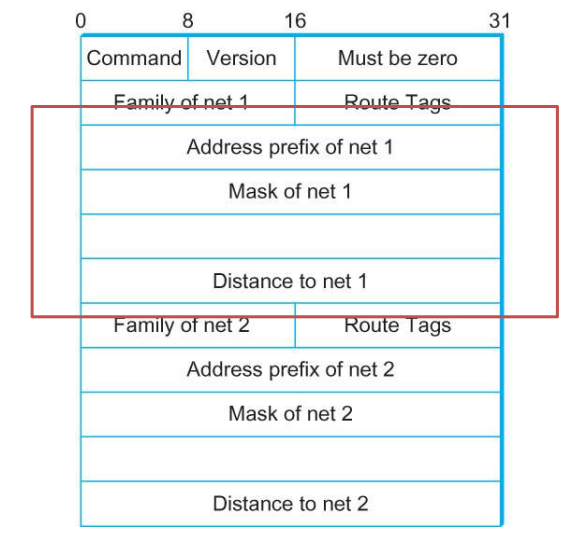

  • message format

    • 목적지 주소 (address + mask) + distance

◆ Link-State routing

  • 최근에 많이 사용하는 방법
  • 내 옆 사람의 정보를 모두에게 전송
    • cf) distance vector : 내 모든 정보를 옆 사람에게 전송
  • 나와 연결된 (ID, distance) 를 모든 node 에게 전송 → graph 만들기

  • 최단 경로 → Dijkstra 알고리즘 사용

    • D - distance / P - parent

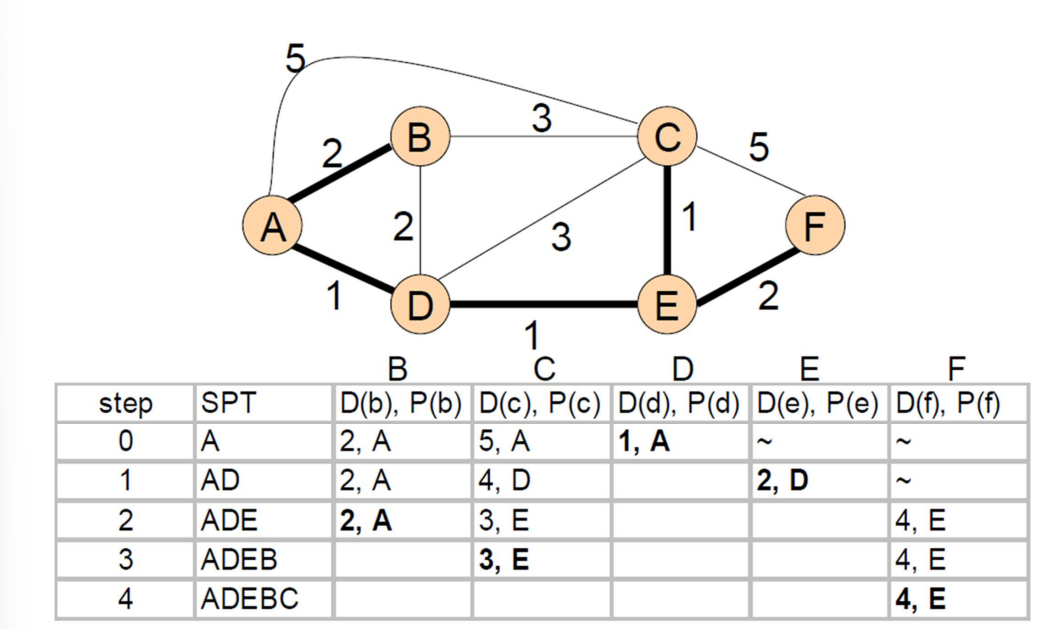

    • 순서 : A → D (1) → E (2) → B (2) → C (3) → F (4)
      • 단계마다 최소 거리 node 한 개씩 선택
      • 동 거리일 시 아무 node
    • table 생성 후 최소 거리 맞춰 전송
  • 문제점 : network-wide flooding
    • 서로서로 모든 정보를 보내며 overhead
    • 잘못 사용 시 attack
  • 해결법
    • Time To Live 통해 범위 조절
    • 내가 보낸 게 나에게 도착 → sequence number 같으면 drop

◆ OSPF (Open Shortest Path First)

  • Link-state routing 구현 protocol
  • LSA massage : 메시지 이름
  • periodic + update 시 전송

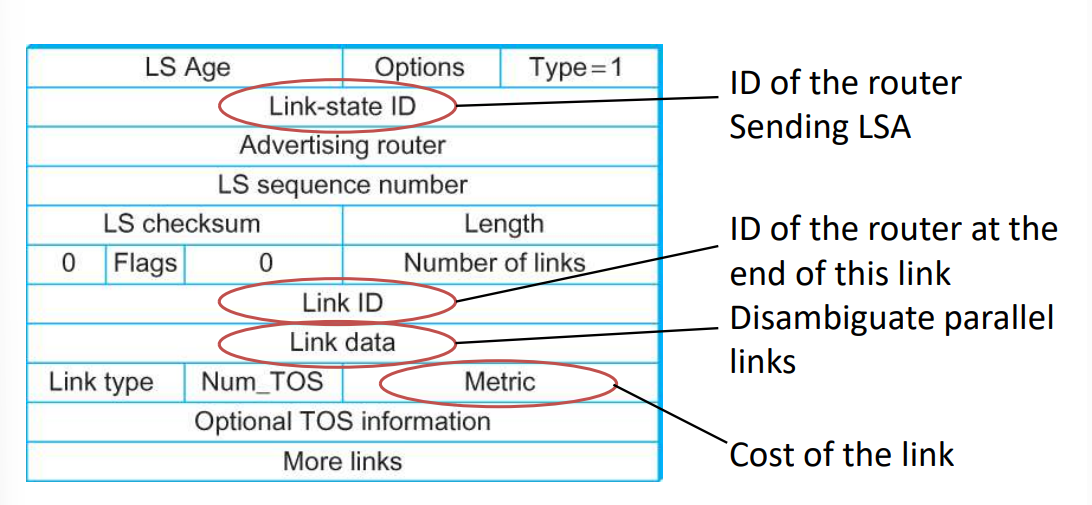

  • message format

    • Link-state ID : 나
    • Link ID : 내 친구
    • Metric : 친구까지 거리
    • Link data : 두 router 사이 여러 link 구분 (≒ sequence number)

◆ 정리

항목 Distance vector (RIP) Link state (OSPF)
교환 정보 목적지, 목적지까지의 거리 이웃 ID, 이웃까지의 거리
전송 대상 직접 연결된 이웃만 네트워크의 모든 노드 (flooding)
알고리즘 Bellman-Ford (분산형) Dijkstra
장점 단순함, 낮은 오버헤드 빠른 수렴, 루프 없음
단점 느린 수렴, count-to-infinity 문제 높은 메시지/CPU 오버헤드

✦ Border Gateway Protocol (BGP)

◆ Networks

  • Flat vs. Hierarchical Network
    • Flat
      • 모든 node 가 같은 level
      • 모든 node 가 서로에 대해 알아야 함
    • Hierarchical
      • network 가 더 작은 그룹들로 나눠짐
      • 각 그룹은 독립적으로 관리 됨 → 인터넷은 계층적! & 각 그룹은 AS 하고 불림
  • Autonomous System (AS)
    • 통합된 routing policy 가짐
    • Tier 1 : global
    • Tier 2 : regional

    • Tier 3 : local

    • AS 관계

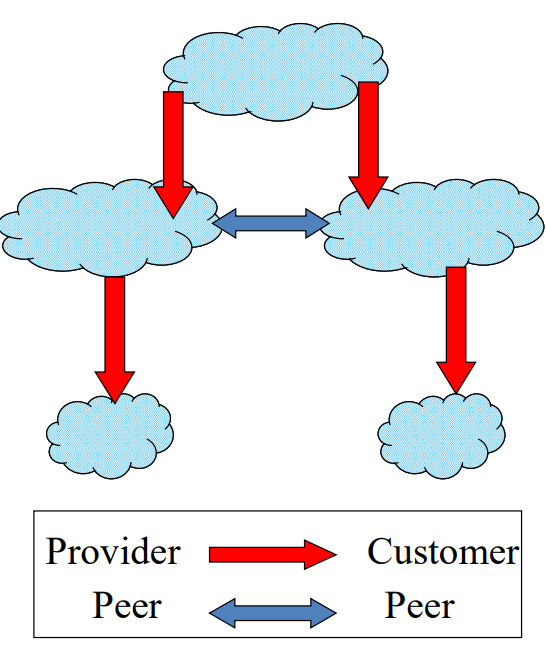

      • Provider (망 제공) → Customer (망 사용)
      • Peer : 서로 망 공짜로 사용 (ex) KT / SKT / LG U+)
    • Multi-homing : 한 Customer 가 여러 Provider 사용 → 다른 AS 에 사이에는 다른 policy 필요 ⇒ BGP

◆ BGP

  • BGP 의 필요성
    • Scale : AS 안 / 밖이랑 다른 scale
    • Policy : AS 밖이면 cost 도 고려해야 함
    • Trust : AS 밖으로는 내부 정보 유출 X
    • Autonomy : AS 마다 정책 다름 → 여러 AS 사이의 관리 필요
  • BGP : Border router (= Edge router) 간의 routing
    • Border router : AS 끝 쪽의 BGP 를 가진 router → 목적지 AS 로 어떻게 갈지 결정

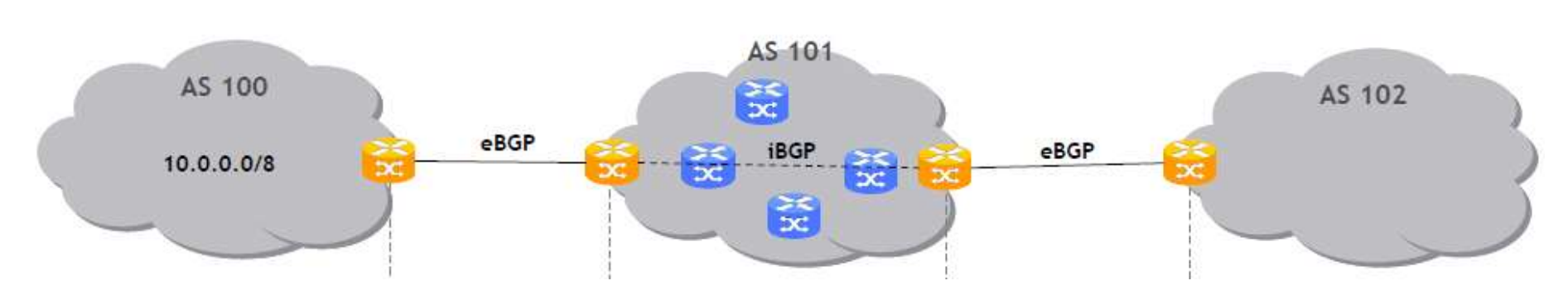

    • eBGP : 다른 AS border router 끼리 정보 교환
    • iBGP : 같은 AS 안에서 border router 끼리 정보 교환 (intra-domain)
  • BGP 의 layer?
    • TCP 위에서 Application layer protocol 이지만 network layer 와 관련

◆ eBPG routing

  • Distance vector (+ path) : path 까지 전체 전송하는 path vector routing

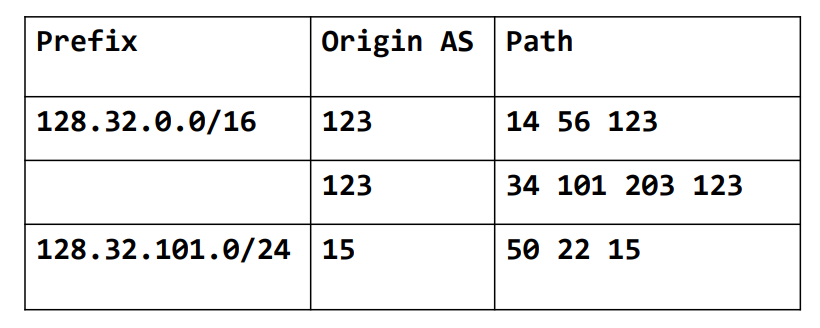

  • ex) 30번이 123번 가고 싶을 때 -? 30 → 14 → 56 → 123 와 같이 이동
  • Multi path 가능
    • 가장 shortest 여도 정책 따라 다른 route 선택 가능
    • 123 가는 길 2개
  • route advertisement : 연결된 AS 의 route router 에게 전달
    • path 를 전송하므로 loop 발견 가능
    • path 에 전달할 router 번호 있으면 전송 X

◆ iBGP routing

  • 같은 AS 내에서 border router 끼리 정보 전달
  • 바깥쪽 AS 에서 온 정보 공유하기
  • 원칙 : fully connected
    • 모두가 모두에게 연결
    • 총 \frac{n(n-1)}{2} node 연결
    • 같은 AS 안의 router 정보는 전송 X

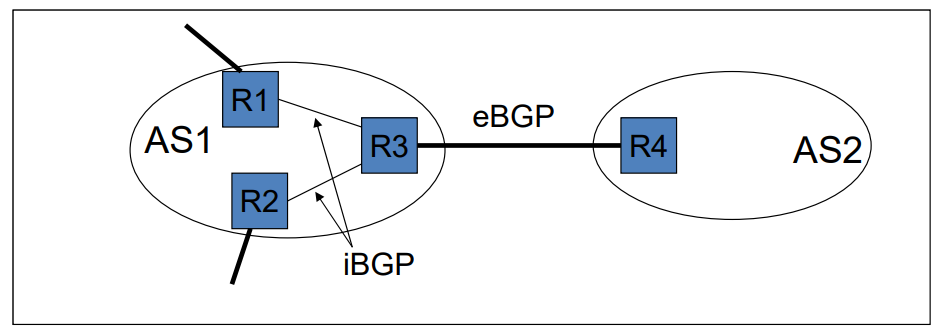

  • R3
    • iBGP → R1, R2 : R4 의 정보 전달
    • eBGP → R4 : R1, R2 의 정보 전달
  • Loop 방지 위해 모두 직접적 연결

◆ Policies

  • BGP 에서 shortest 한 게 best route X
  • Policy 에 따라 path 결정
    • customer > peer > provider
  • traffic

    • transit traffic : 내 customer 에게 가지 않는 traffic

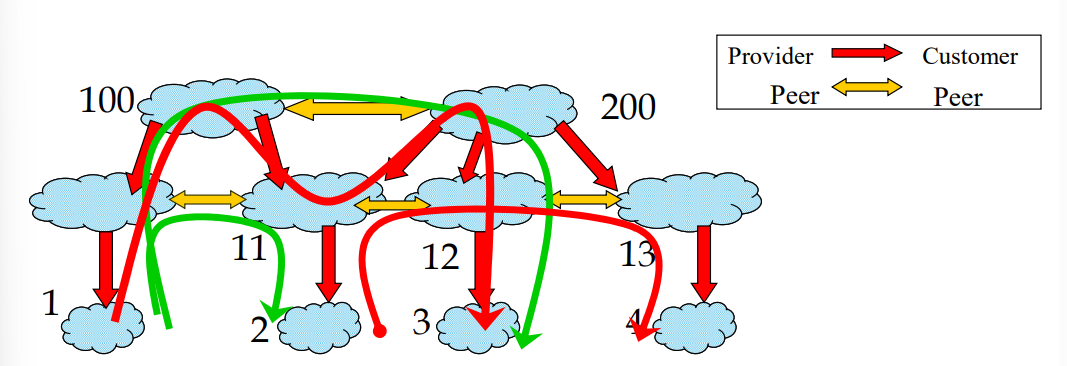

      • 100, 200 : Tier 1
      • 10, 11, 12, 13 : Tier 2
      • 1, 2, 3, 4 : Tier 3

    • 한 번 내려가기 시작하면 다시 올라가기 X

  • 경로 전송
    • to Customer : 모든 link 전송
    • to Peer : Customer link 만 전송
    • to Provider : Customer link 만 전송

◆ BGP Path Selection Order

  • Policy

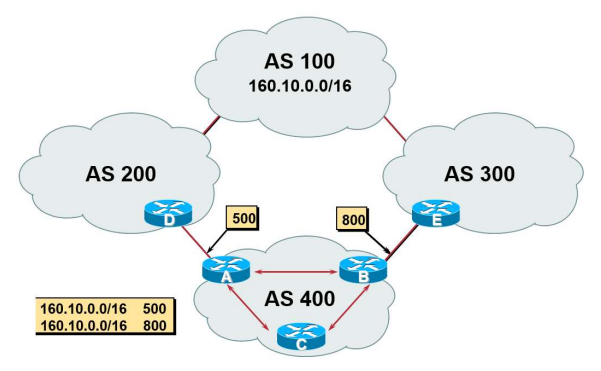

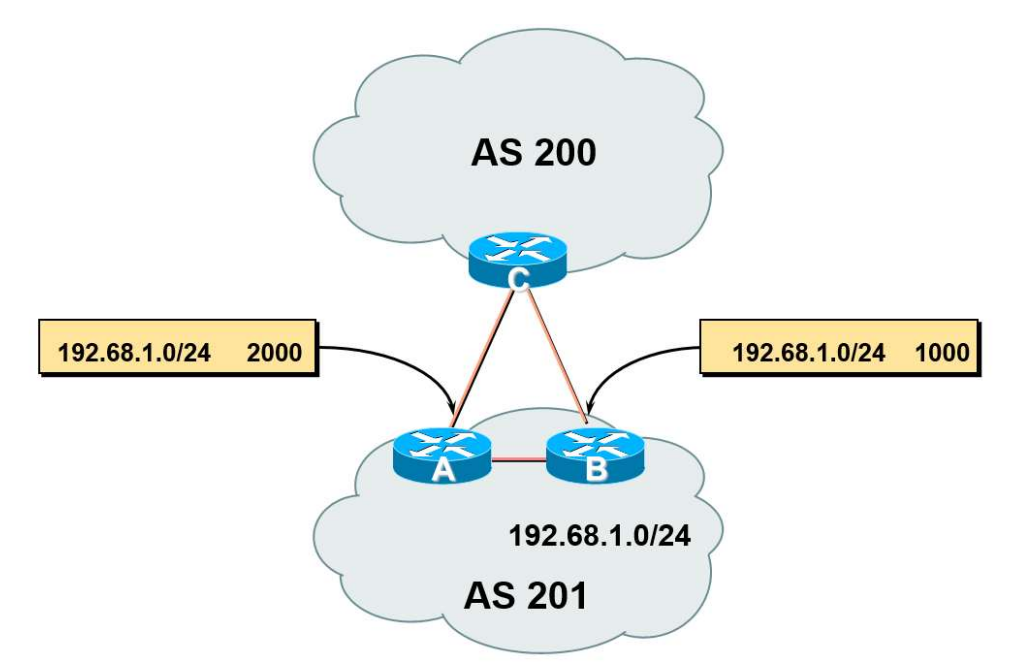

    1. LOCAL_PREF ↑ → 같은 AS 에서 나갈 때 높은 Preference
    • AS 의 관리자 의해 traffic 따라 결정
      1. AS_PATH ↓ → 지나는 AS 최소
      2. MED ↓ → 여러 입구로 들어올 수 있을 때 낮은 MED
    1. eBGP > iBGP
    2. Lowest IGP
    3. Lowest router ID
