✦ Errors

◆ Error

  • 전송된 data 에서 bit 가 flip (0 ↔ 1) 되어 오는 것
  • 한 block 에서 flip 된 bit 의 수가 error 의 심각성 결정’
  • why?

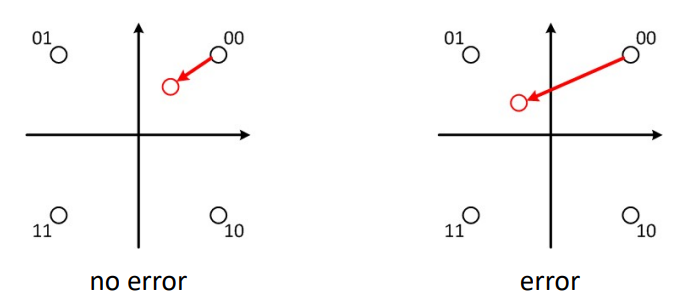

    • attenuation, distortion, noise, interference → amplitude, frequency, phase 변화

  • n-bit error
    • error 은 한 bit 단위 X
    • 한 block 안에 몇 개의 error 가 있냐?
    • ex)
      • 원본 : 01101100
      • 수신 : 01011101 → 3-bit error

◆ Error detection vs. correction

  • Error detection
    • error 가 발생했다는 것을 앎
    • 어떻게 수정해야하는지 모름 → 오류 나면 버림
  • Error correction
    • error 가 발생했다는 것을 앎
    • error 수정까지 가능함 → 오류 나면 수정

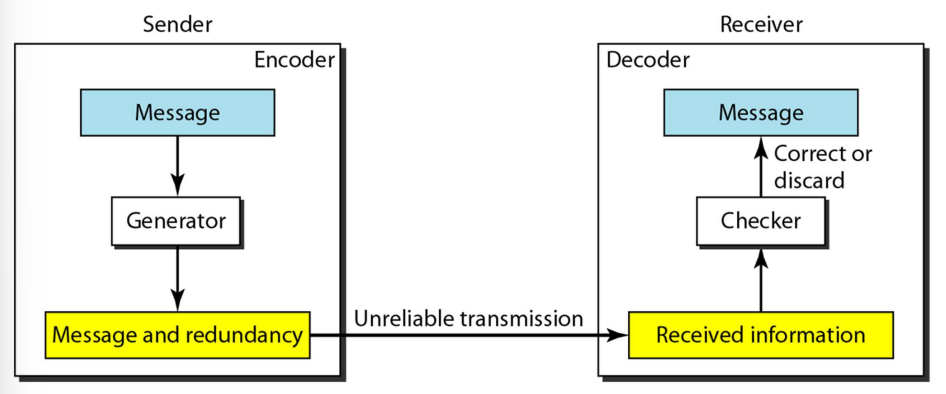

→ Redundancy (추가 비트) 필요

✦ Block Coding

  • ex) 4B / 5B
    • 예상한 16 pattern 이외의 bit 도착 → error detection
  • 검증 기준
    • 속도 : redundancy
    • 오류 검출 (detection) 능력
    • 오류 수정 (corretion) 능력 → 모든 경우에 대해 가능

◆ Term

  • dataword (k) : original message block
  • codeword (n) : block-coded 된 message
    • n > k
  • r (redundancy) = n - k

◆ Example

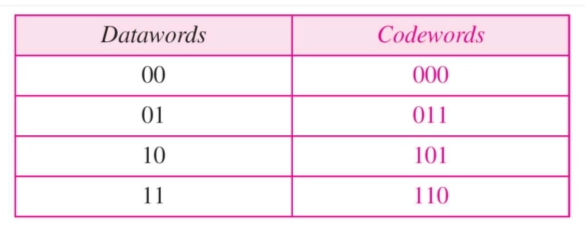

  • Example 1

    • k = 2
    • n = 1
    • r = 1 → 1-bit detection O, 2-bit detection X, correction X

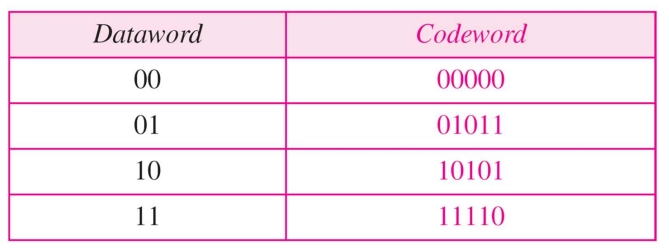

  • Example 2

    • k = 2
    • n = 5
    • r = 3
    • 성능?
      • overhead : 150%
      • 1 bit error → detection O, correction O
      • 2 bit error → detection O, correction X
      • 3 bit error → detection X, correction X
    • MHD = 3 → 2 bit error detection & 1 bit error correction

◆ Hamming distance

  • 어떤 두 codeword 사이 다른 bit 의 수
    • d(000, 000) = 0
    • d(000, 011) = 2
    • d(0100, 0010) = 2
    • d(10101, 11110) = 3
  • Minimum Hamming Distance (MHD)
    • 어떤 codeword set 의 최소 distance
    • (MHD - 1) 까지 error detection 가능

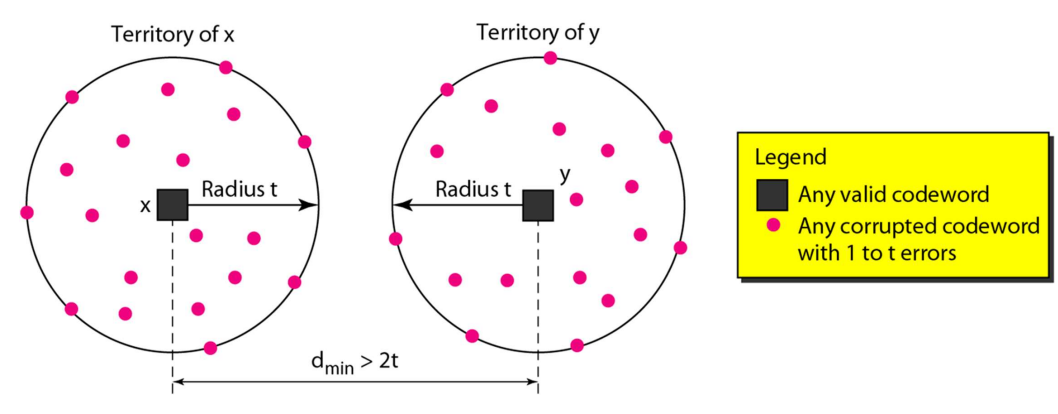

    • correction bit = n 이라고 할 때, MHD > 2n (최소 2n + 1)

✦ Linear Block Codes

◆ Linear Block Code

  • codeword set 에서 임의의 두 codeword 꺼내서 XOR 하면 codeword set 에 존재
  • Linear Block Code 에서 MHD 는 1의 갯수가 가장 적은 codeword (00..00 제외)

◆ Simple Parity Check Codes

  • parity → error checking code
  • k-bit → (k+1)-bit codeword
    • 1-bit parity bit 추가
    • codeword 가 짝수개 (또는 홀수개) 의 1 가지도록 만들기
  • 110101 + [1 | 0] → 1101010
    • 수신 error X → parity bit 빼고 올림
    • 수신 error O → 그 block 버림
  • MHD = 2
    • 1-bit error (+ 홀수-bit error) 검출 가능 / 짝수-bit error 검출 불가
    • 가성비가 좋아서 많이 사용됨
  • 장점
    • 2-bit error 가능성 낮음 → 대부분 error 커버 가능
    • dataword 길이 (k) 조정 가능 → 길게 하면 효율성 good

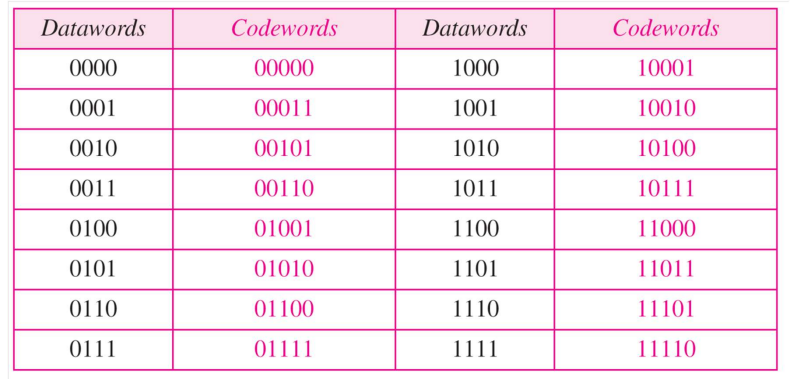

  • ex)

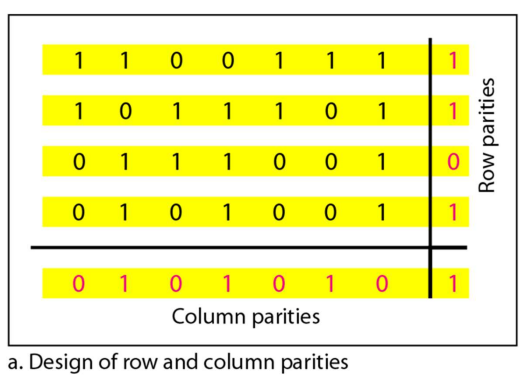

◆ 2-dimensional parity

  • 28-bit → 7 × 4 bit + 7 + 4 + 1
    • 7 : Column parity
    • 4 : Row parity
  • 성능

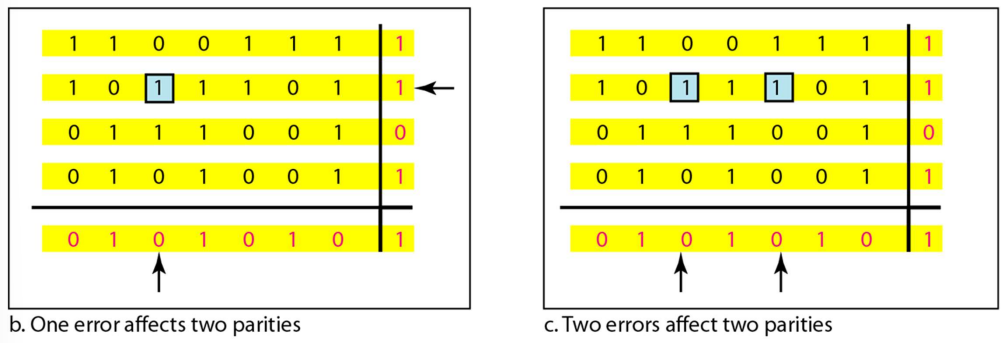

    • error detection → 1, 2, 3-bit 까지 가능

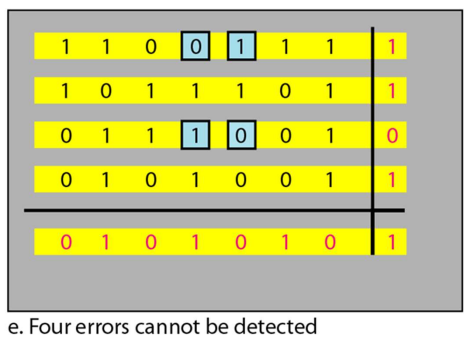

      • 4-bit error : 대부분 가능, but 발견 불가능 경우 有

→ 오류가 2개씩 같은 row, column 일 때

  • error correction → 1-bit 가능
  • overhead ↑ , detect 능력 ↑

◆ Hamming Code

  • 1-bit error correct 가능한 MHD = 3 인 codeword set 만들기
  • d_{min} = 3
    • 2-bit error detect 가능
    • 1-bit error correct 가능
  • Hamming (n, k) code
    • k-bit dataword → n-bit codeword (k < n)
  • Voting (Hamming (3, 1) code)
dataword (k) → codeword (n)
0   000
1   111
  • 1-bit error → 다수결 따라 1 많으면 111, 0 많으면 000
  • overhead : \frac{1}{3}
  • efficiency : 33%

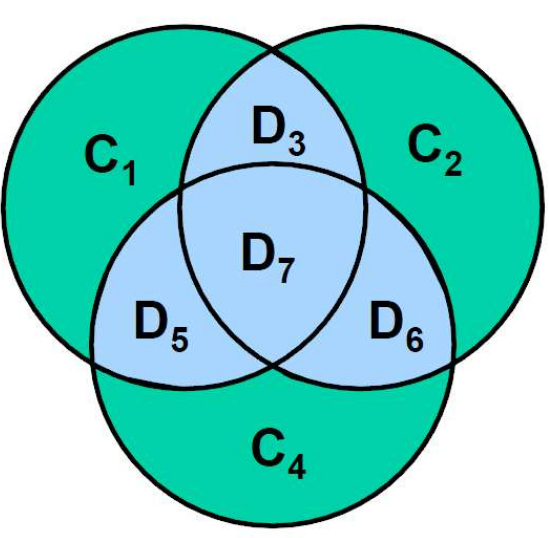

  • Hamming (7, 4) code
    • 4-bit → 7-bit
C_1 C_2 D_3 C_4 D_5 D_6 D_7
001 010 011 100 101 110 111
  • 1 (001), 2 (010), 4 (100) → check bit
    • check bit 에 영향 주는 값 XOR (1 갯수 세기)
      • 1이 짝수개 → 0
      • 1이 홀수개 → 1
    • 1 (001) → 3 (011), 5 (101), 7 (111)
    • 2 (010) → 3 (011), 6 (110), 7 (111)
    • 4 (100) → 5 (101), 6 (110), 7 (111)
  • 3, 5, 6, 7 → data bit

  • 무엇에 영향을 주고 받는가?

  • MHD = 3 → 1-bit correction 가능
  • efficiency : \frac{4}{7} = 57.1 %
  • Hamming (15, 11) code
    • 11-bit → 15-bit
    • 원리 same
      • 1 (0001), 2 (0010), 4 (0100), 8 (1000) → check bit
        • 영향 주는 값 1 갯수 세기
      • 3, 5, 6, 7, 9, 10, 11, 12, 13, 14, 15 → data bit
  • Hamming (n, k) code 일반화
    • codeword 수 = 2^k -1
    • dataword 수 = 2^k - 1 - k
    • efficiency = \frac{2^k-1-k}{2^k-1}
    • Example
      • k = 3 → (7, 4)
      • k = 4 → (15, 11)
      • k = 5 → (31, 26)
    • k 높아질 수록 efficiency ↑, but 2-bit error 확룔 ↑
    • correction 은 항상 1-bit 만 가능 → 더 많은 오류 발생 시 다른 방법 사용 (ex. CRC)
    • 7-bit 전송 case → 8개
      • 최소 3개의 bit 필요
      • Hamming code 가 가장 효율적인 방법

✦ Checksum

◆ Checksum

  • Parity check code 보다 좀 더 복잡한 error detection 방식
  • IP (layer 3) / TCP, UDP (layer 4) 에서 사용 header 에 error 없는지 확인

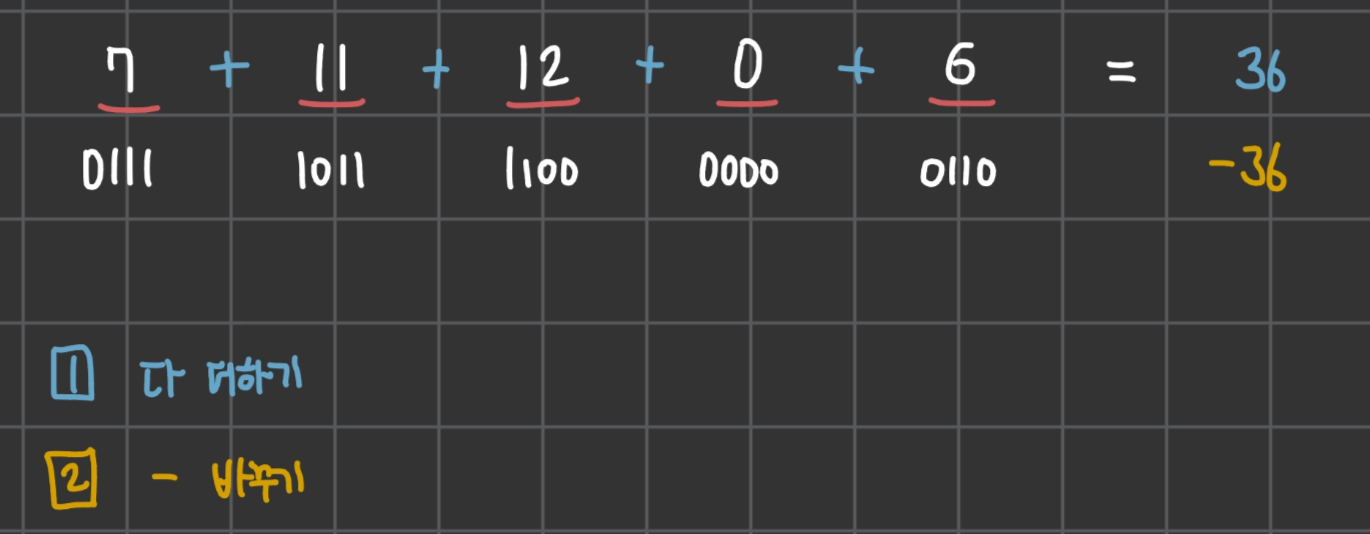

  • 방식 ex) 5개의 4-bit 숫자 보냄

→ 수신 측에서 받은값 다 더해서 0 나오면 no error

◆ Wrapped sum

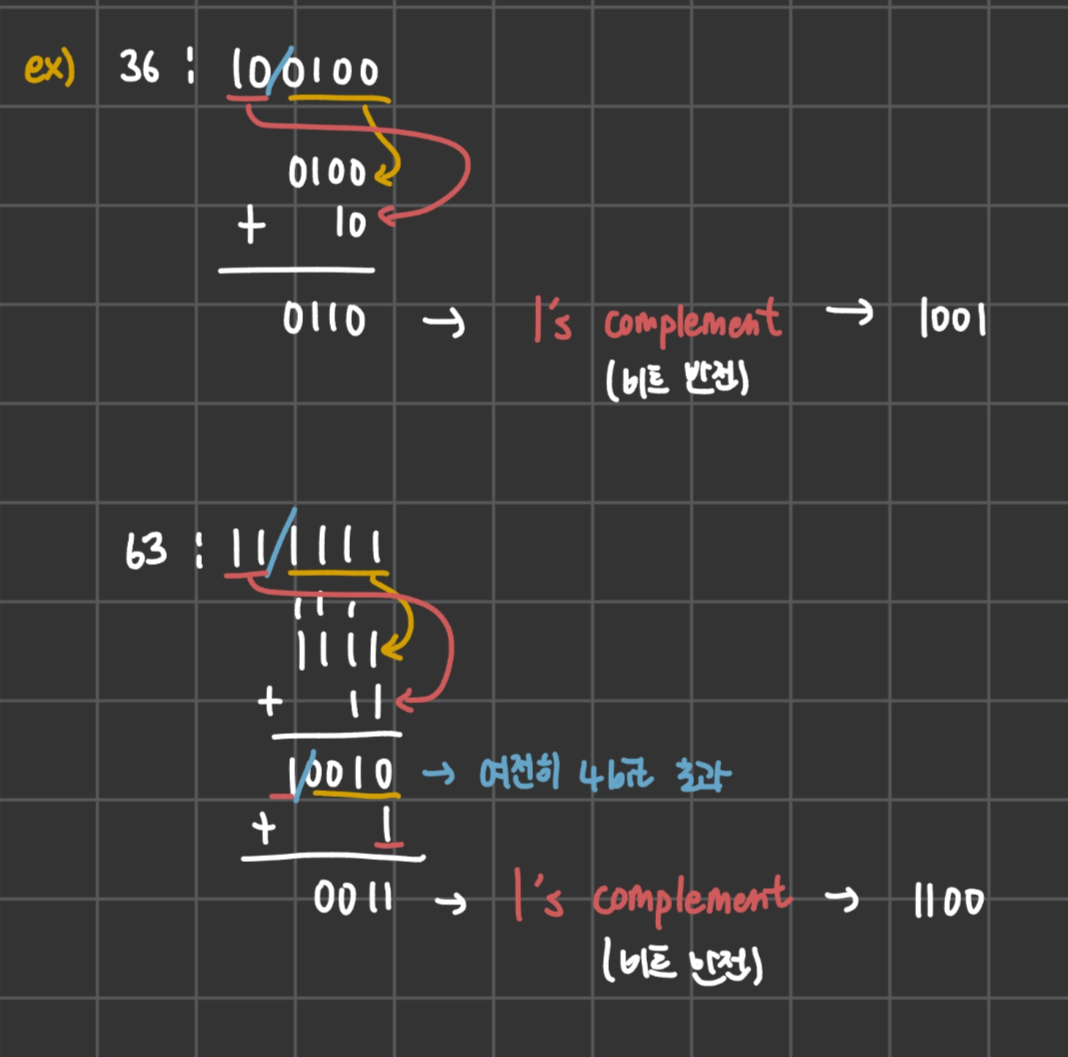

  • 위의 예시에서 36 을 bit 로 표현하면 100100 → 4-bit 초과

  • wrapped sum → 5-bit 초과를 4-bit 로 나타내기

  • Error Detection : 수신 측에서 받은 값 다 더해서 wrapped sum & 1’s complement
    • 0000 → no error
    • 그 이외 값 → error

✦ Cyclic Redundancy Check (CRC)

◆ Modulo Arithmetic

  • Modulo-N : 숫자 0 ~ N-1 까지 사용
    • N으로 나눈 나머지로 숫자 쓰기
    • ex) Modulo-5 : 0, 1, 2, 3, 4, 0, 1, 2, 3, 4, 0, 1, …
  • CRC → Modulo-2 사용

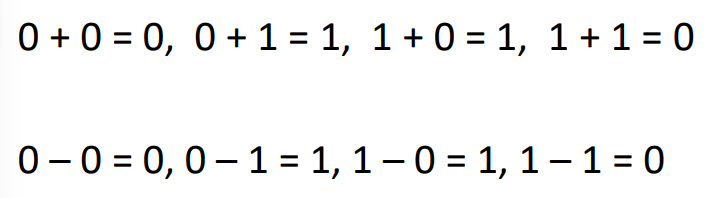

    • 덧셈과 뺄셈 연산이 같음 (XOR operation)

◆ Cyclic Redundancy Check

  • Divisior = Generator : 보낼 data 에 붙일 숫자
  • Dataword : 보낼 data
    • Dataword + 000 를 Divisior 로 나눔
  • Codeword

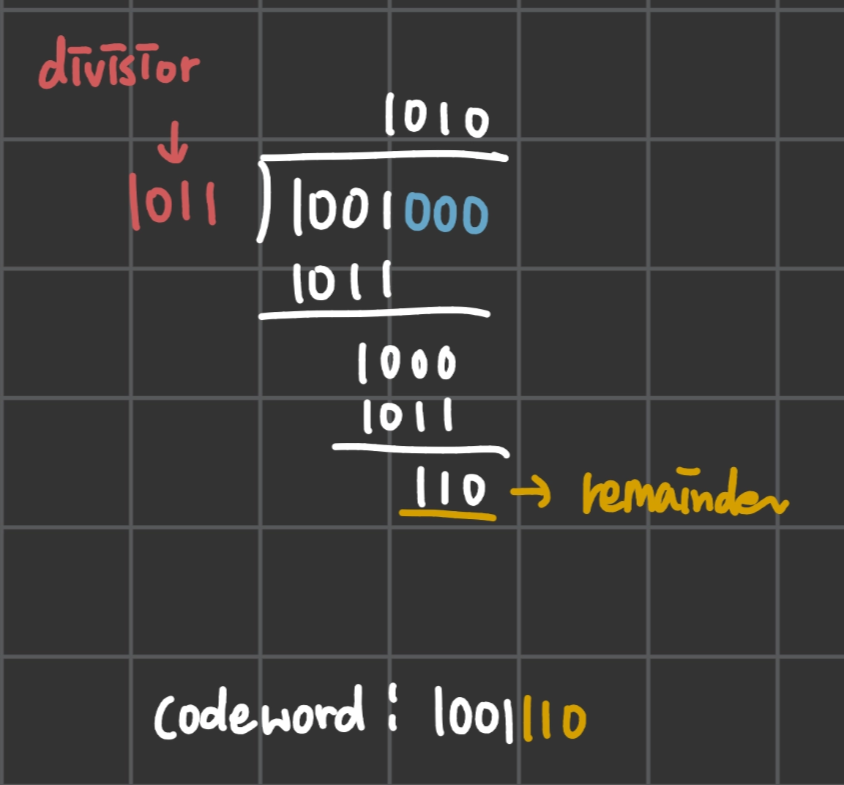

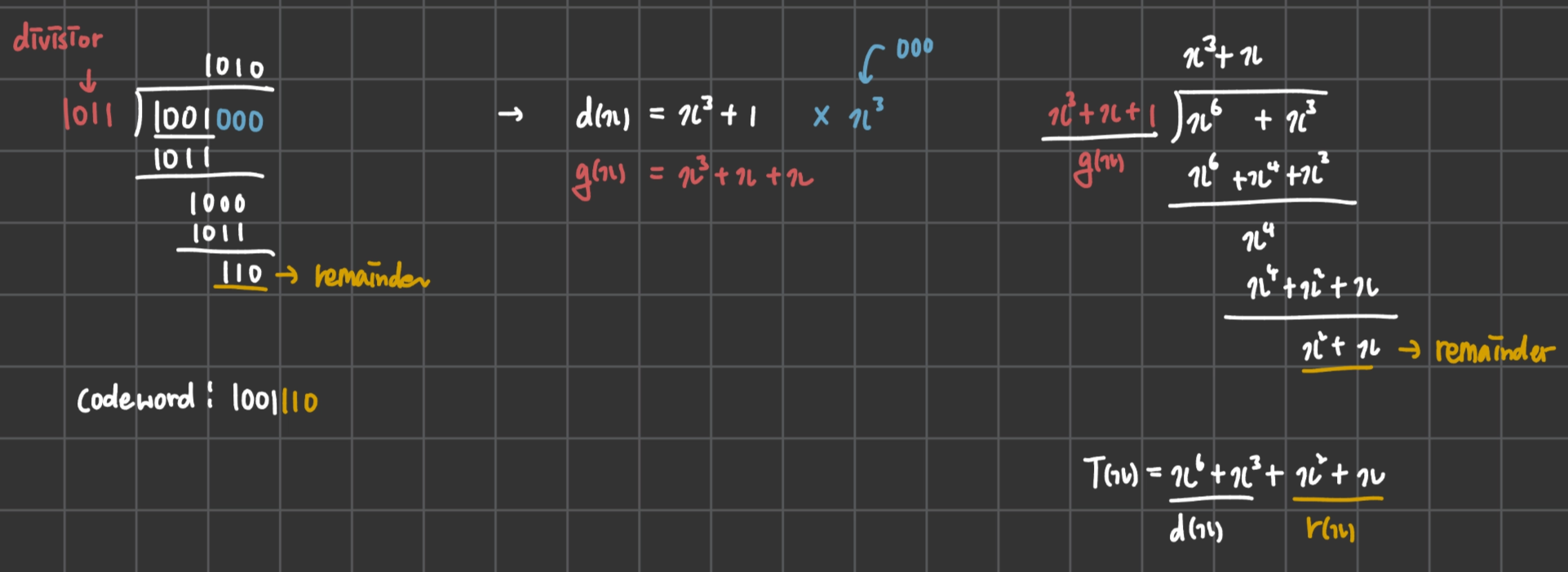

  • ex)
    • Dataword : 1001
    • Divisor (Generator) : 1011
  • Error Detection : 수신자가 generator (divisior) 로 나눔
    • remainder 000 → no error
    • remainder 가 000 아님 → error

◆ Binary Polynomial

  • CRC 다항식으로 표현하기
    • g(x) : generator
    • d(x) : dataword
    • r(x) : remainder
    • T(x) : 송신 codeword
    • T’(x) : 수신 codeword

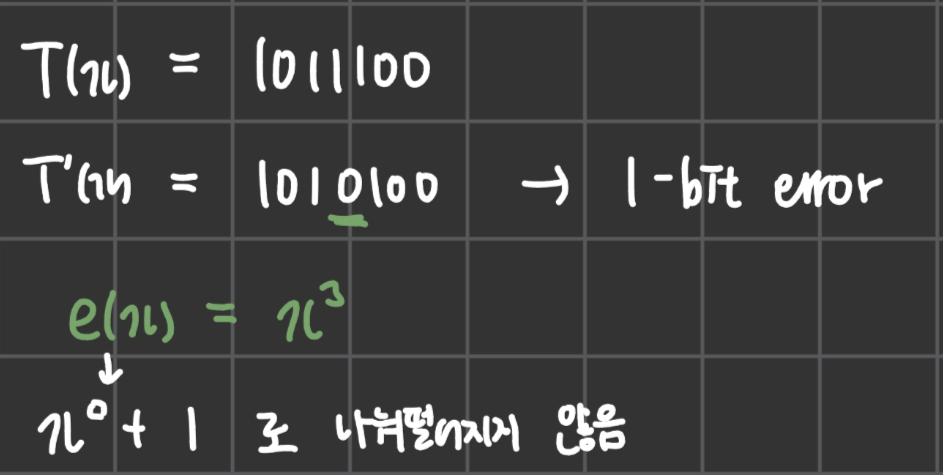

      • T’(x) = T(x) + e(x)
    • e(x) : 오류
      • e(x) 가 0이 아닌데 나눠 떨어지는 경우 → 오류 있는데 검출 안됨

◆ Performance of CRC

  • x^0 있고, 최소 하나의 다른 항 존재 → 모든 1-bit error 발견 가능

  • burst error : error 시작 ~ 끝 길이
    • ex) 5-bit burst error : 1 _ _ _ 1
  • g(x) 의 최고차항 : n → n-bit 이하 burst error 발견 가능
  • if burst size = n + 1
    • 검출 안될 확률 : 1 - (\frac{1}{2})^{n-1}
    • 대부분은 검출 가능
    • ex) n = 6 이면 (n+1 = 7) \frac{31}{32} 확률로 검출 가능
  • if burst size = n + 2 ↑
    • 나눠 떨어질 확률 \frac{1}{2^n}
    • 검출 안될 확률 : 1 - (\frac{1}{2})^{n}
    • ex) n = 6 이면 (n+2 = 8) \frac{63}{64} 확률로 검출 가능 8, 9, 10 넘어가도 다 똑같이 \frac{63}{64}

  • 성능이 좋음

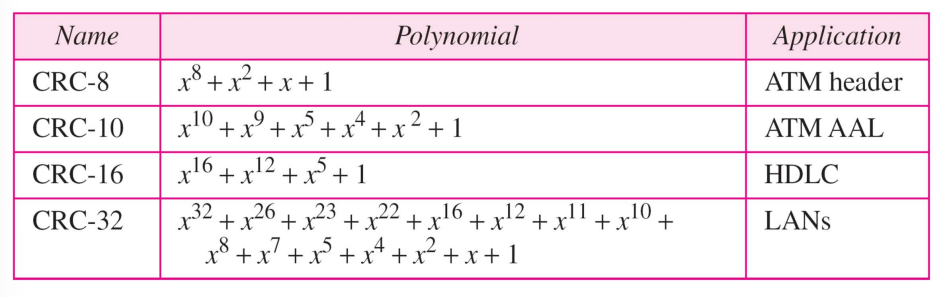

    • Ethernet 에서 CRC-32 사용
      • why CRC-32 처럼 복잡한 값 사용?
        1. 상수항이 1 → single-bit error 검출 가능
        2. (x + 1) 을 인수로 가짐 → 홀수 개-bit error 검출 가능
        3. Primitive Polynomial → 2^{32}-1 이하인 double-bit error 검출 가능
          • Primitive Polynomial → 기약다항식. 더 이상 인수 분해 불가 다항식
