✦ Framing

• 데이터 끊어보내기 → 도착 시에 합치기
• error 가능성 ↓, error detection ↑

◆ Fixed-size Framing

• 모든 frame 길이 똑같이
• delimiter (나눔자) 필요 X
• 단점
  • inefficiency : frame 보다 보낼 양 적어도 padding 채워 보내기
  • fragmentation : frame 보다 길면 잘라내 보내기

◆ Variable-size Framing

• 요즘 사용하는 framing 방법
• frame 나누는 delimiter 필요

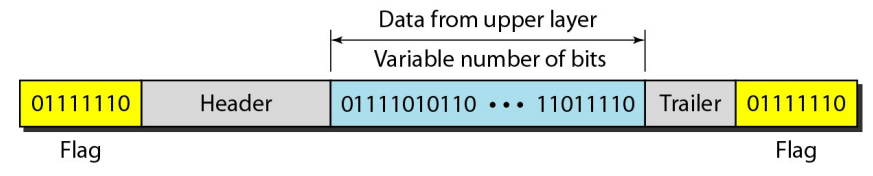

  • 시작 / 끝에 flag (01111110)

◆ Stuffing

• Bit Stuffing
  • flag 제외, 1이 연속으로 5개 나오면 0 stuffed bit 넣기
  • 1111110 → 11111010
• Byte Stuffing
  • byte 단위로 처리되는 시스템
  • PPP (Point-to-Point)
  • marker (flag) → 7E
  • marker 제외 7E → 7D 5E
  • 원래 data 에서 7D → 7D 5D → 수신 측에서 원래대로 복원

◆ Ethernet Framing

• Frame 시작 : Preamble + SFD
  • Preamble (7 byte) : 10101010
  • SFD (1 byte) : 10101011
    • 이제부터 frame 시작!
• Frame 끝 : 별도 flag / delimeter X → 물리 계층에서 판단
  • IFG (Inter-Frame Gap) : frame 과 frame 사이에 12 byte 의 idle 시간

	Flag 방식 (HDLC / PPP)	Ethernet
프레임 시작	Flag (01111110)	Preamble (10101010) + SFD (10101011
프레임 끝	Flag (01111110)	IFG (idle 감지)
Stuffing 필요	Yes (bit / byte stuffing)	No
길이 정보	불필요 (flag 로 구분)	불필요 (IFG 로 감지)
Example	HDLC, PPP	Ethernet, Wi-Fi

⭐Error Control

• Automatic Repeat reQuest (ARQ)
  • 피드백을 바탕으로 재전송
  • Types
    • Stop-and-Wait
    • Go-back-N
    • Selective Repeat

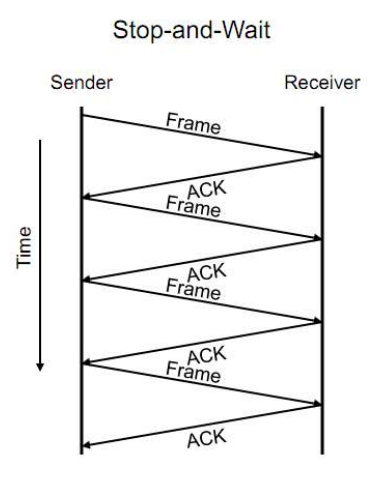

✦ Stop-and-Wait

◆ ACK

• Acknowledgement (ACK) frame
• 성공적으로 받았다는 표시
• 확인했습니다!

◆ Timeout

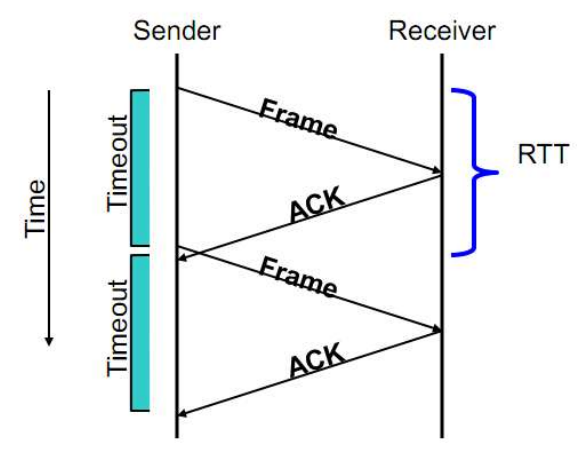

• RTT (Round Trip Time) : messsage 보내고 다시 신호 받을 때까지 걸리는 시간
  • 일정하지 않음
• timeout period = RTT + margin (delay 고려)
• Sender 는 frame 보낸 후 timer 설정
  • 너무 길어도 짧아도 안됨.

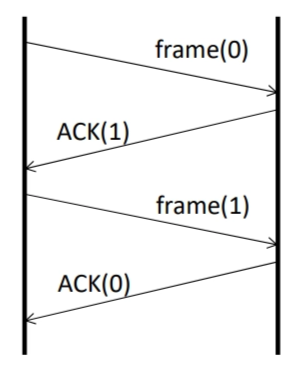

◆ Normal Case

◆ Error Case

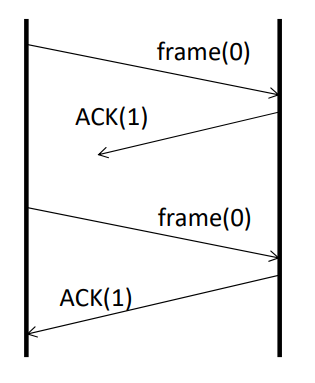

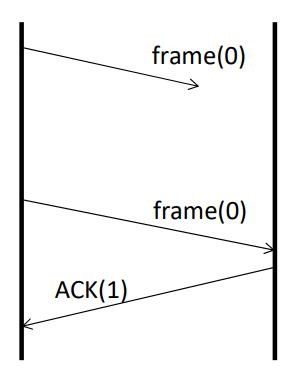

Case 1 : Send 과정 오류 → Receiver 가 못 받음

• 택배가 사라짐

Case 2 : ACK 전송 오류 → Receiver 가 보낸 걸 Sender 가 못 받음

• 확인했습니다! 문자가 전송 안됨

Case 3 : 전송 오류 X, timeout 발생

• 확인했습니다! 받기 전에 택배 또 보내버림

◆ Sender

• frame 보낸 후 T 초 간 기다림
  • T : timeout period
• T 초 동안 ACK 신호
  • 도착 → next frame 전송
  • 도착 X → timeout → 같은 frame 재전송
• 모든 Case 에서 똑같이 동작

◆ Receiver

• 전송 받은 frame 이 같은 frame? next frame?
• Case
  • Normal Case → new frame
  • Case 1 : Send 과정 오류 → new frame (받은 적 없음)
  • Case 2 : ACK 전송 오류 → 같은 frame
  • Case 3 : timeout 발생 → 같은 frame
• Recevier 는 기존 frame & new frame 어떻게 구분? → Sequence Number (일련 번호)

◆ Sequence Number

• 보낼 frame & ACK 에 sequence number 붙여서 보냄

• ACK sequence number

  • next expexted frame → 이거 사용

  • 방금 받은 frame

• 1 bit (0, 1) 사용 : 0 → 1 → 0 → 1 → .. 번갈아 사용
• Error case

  • Case 1) Frame Loss 발생 → receiver 는 문제 없음

  • Case 2) ACK lost 시 : frame 이 ACK sequence number 와 다르면 버림

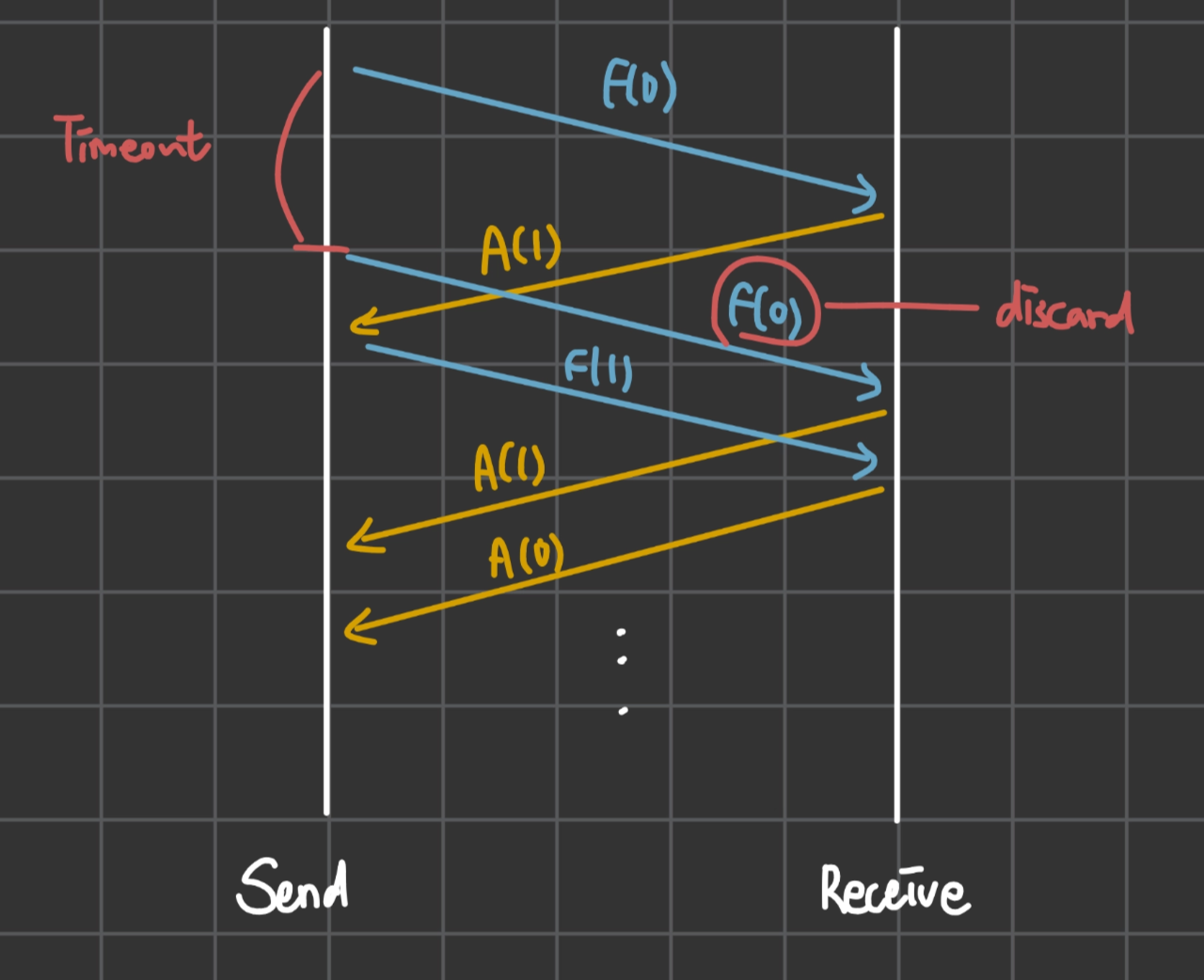

  • Case 3) ACK 가 timeout 이후에 도착

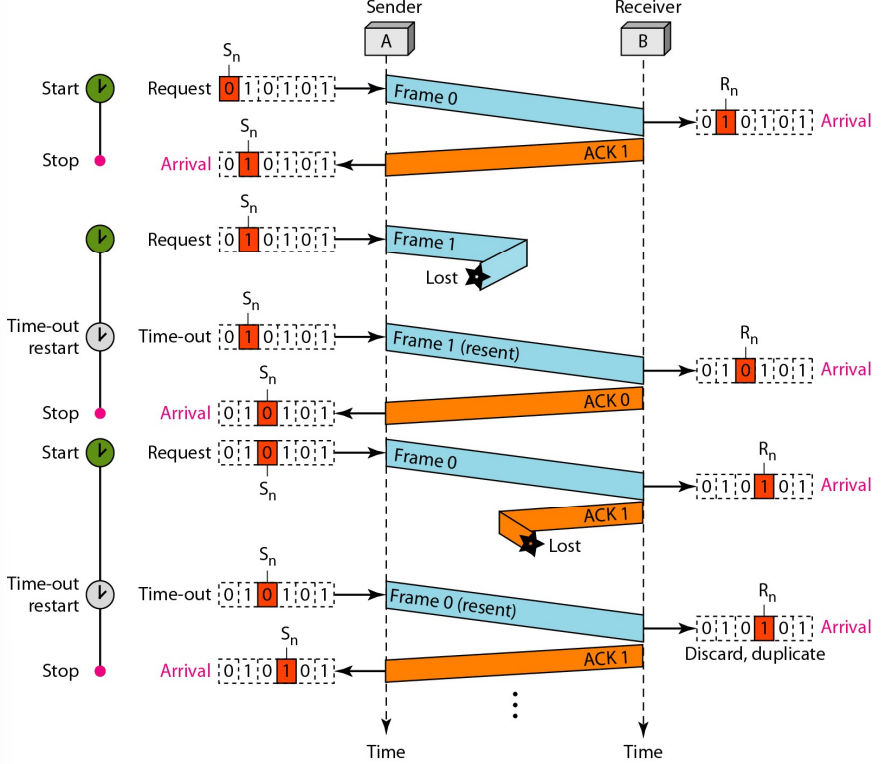

• 전체 예시

  • S_n : sequence number
  • 마지막 Receiver : Out-of-Order frame 오더라도 ACK 보냄

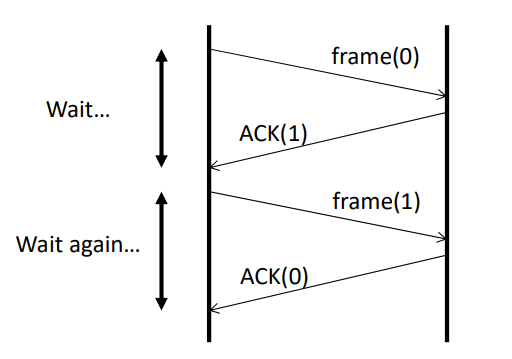

◆ Performance

• Not that good.
• 보내지 않고 대기하는 시간 김

✦ Go-Back-N

• ACK 오기 전까지 frame 을 계속 전송
• 문제 발생 → 그 이후로 보낸 frame 없던 것으로 치고 재전송
• Design Issue
  • ACK 받기 전까지 몇 개의 frame 을 보내야 하는가?
  • Sequence number 몇 bit 써야 하는가?
  • Error 발생 시 어떡해야 하는가?

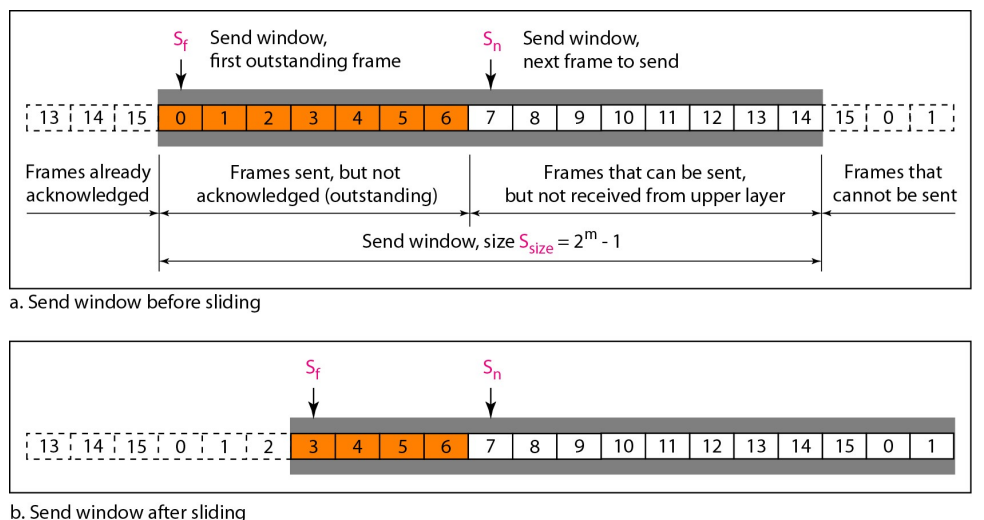

◆ Sliding Window

• Sender 의 buffer → frame 마다 sequence number 붙여서 buffer 에 저장
• Window Size : 15
  • Window 왼쪽 : 전송 완료 & ACK 완료
  • 주황색 : 전송 완료 & ACK X → outstanding frame
  • 흰색 : 전송 가능 & 데이터 준비 X
  • Window 오른쪽 : 전송 불가능
• Sequence number : 4 bit → 0 ~ 15 반복
  • S_f : 첫 outstanding frame
  • S_n : 다음 보낼 frame
  • S_{size} : send window size
• Send Window 크기 만큼 일단 frame 전송
  • ACK 돌려 받으면 그만큼 window 오른쪽으로 밀기 (size 는 그대로)

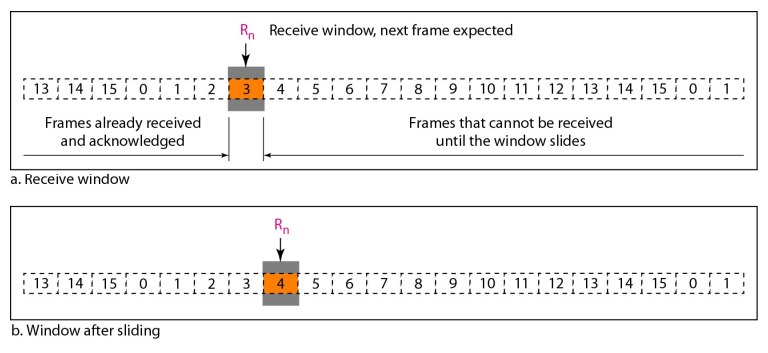

• Receive window : 1 칸

  • 다음 도착할 frame 기다림
  • 기다리던 frame 이 아니면 discard cf) Stop-and-Wait 는 Send 1 칸, Receive 1 칸

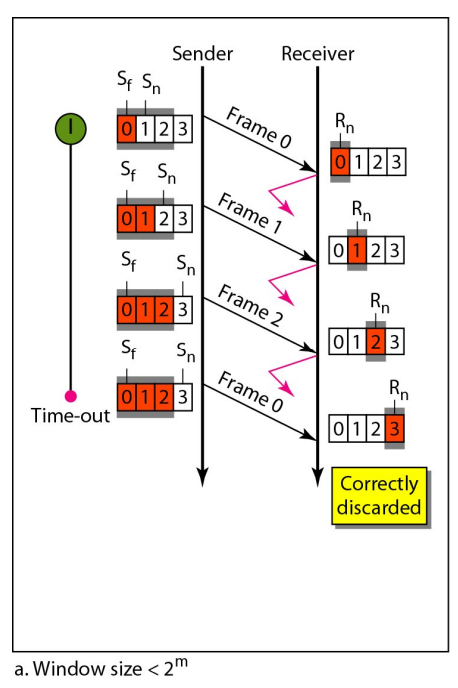

◆ Sequence Number Range

• if 범위가 [0 ~ N-1] → 사용 bit 수 : \log_2N ex) [0 ~ 63] 이면 6 bit 사용
• 너무 작아도, 너무 커도 문제
  • 원칙 : Send window size 가 N 이면 sequence number 는 N 보다 커야한다 (같음 X)

    • 클 경우

      • timeout 일어나서 다시 보내면 ACK 를 다시 보내야하나?
        • next expected frame 이 3 이니 ACK(3) 보냄
        • 근데 이미 Sender는 0,1,2 보낸 상태.
        • Receiver 가 Frame 받을 때 마다 ACK(3) 을 또 보내야 하나? → 가장 정확한 경우 : 매번 보내기

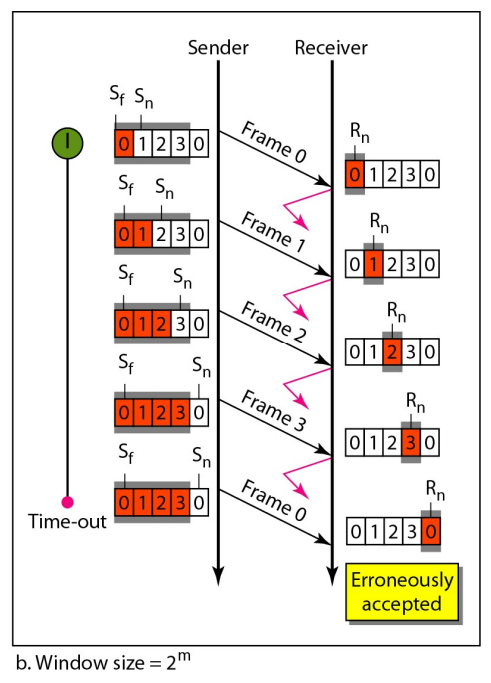

    • 같을 경우

      • ACK 가 가지 않음 → but 잘못된 accept

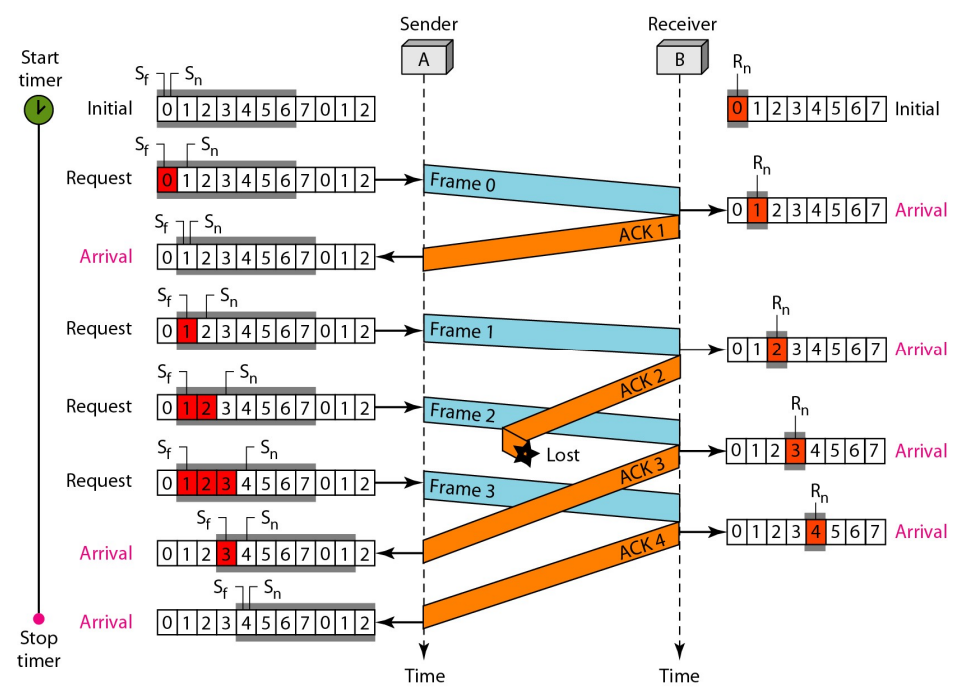

◆ Cumulative ACK

• ACK(n) : n-1 까지 frame 다 받음

• ACK 2 는 lost, but ACK 3 는 제대로 전달 → ACK 2 전송 안됐더라도, 1, 2 제대로 받았다는 것 확인 → window 2 칸 옮김

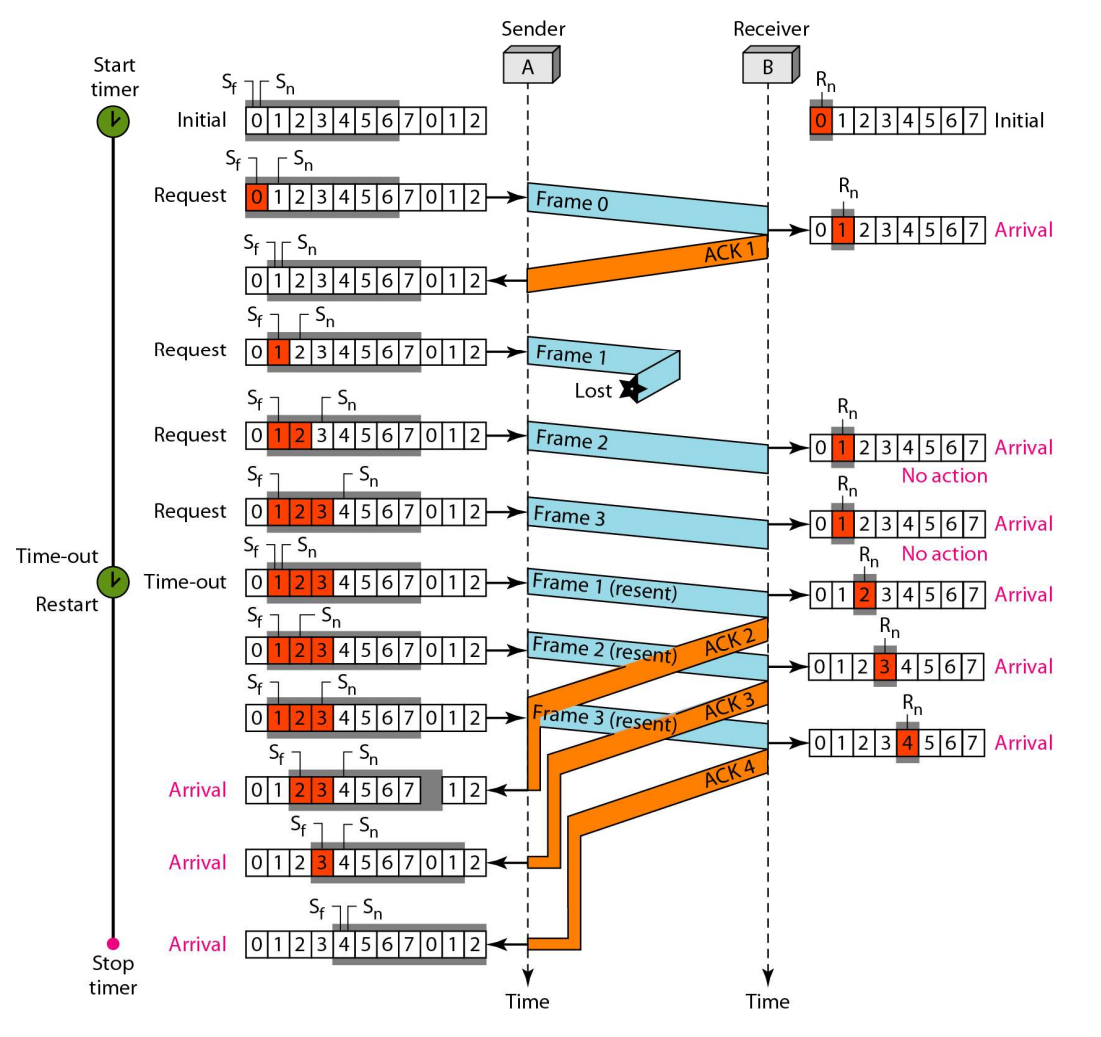

• Timeout case

  • Out-of-order frame 옴 → ACK 전송 X (Stop-and-Wait 와 차이)
    • NAK 가 없음

◆ Timer

• 가장 처음으로 보낸 frame (S_f) 에만 timer 1 개 사용
• ACK 받으면 S_f 다음 frame 에 timer set
• timeout 발생 → window 안 frame 모두 다시 보냄 (& timer reset)

◆ Stop-and-Wait vs. Go-Back-N

• Stop-and-Wait : Go-Back-N 의 특별한 case
  • send window size = 1
• Go-Back-N 문제점
  • timeout 발생 시 window 안 모든 frame 재전송
  • receiver window size = 1 → 1만 lost 고 2~5 제대로 전송 되어도 전부 재전송 해야함

✦ Selective Repeat

• Go-Back-N 문제 해결
  • receive window size 도 N 으로
  • Send window size = Receive window size
• Send window 는 동일

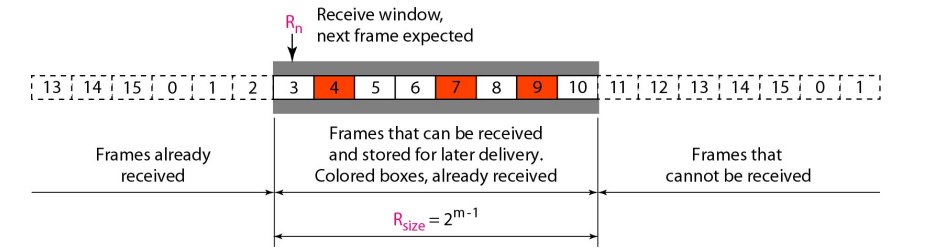

• Receive window

  • window 안에 있는 frame → 전송 받아야 하는 frame
  • window 를 움직이는 상황 → ACK 전송
• Sequence number 가 m bit → window 는 2^{m-1} 보다 작거나 같다
  • Example
    • sequence numer 가 [0, 15] (m = 4)
    • window size : send 8개 (2^3) / receive 8개 (2^3)

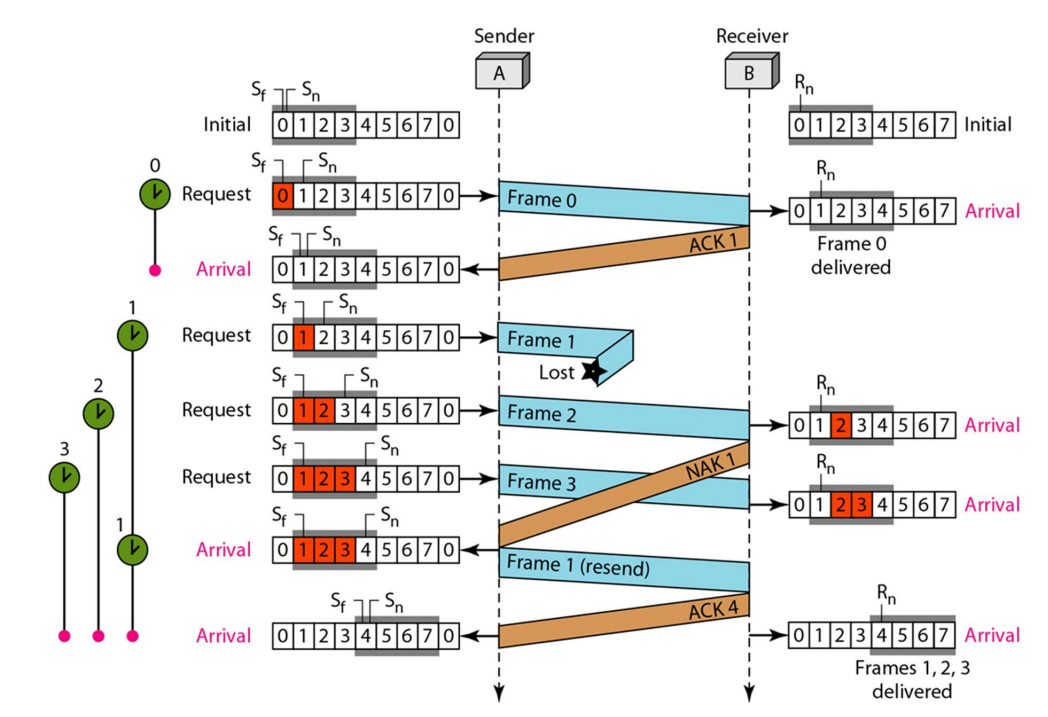

◆ NAK mechanism

• 원하는 frame 외에 다른 frame 전송 받음 → send 측에 원하는 frame 알려주기
• NAK : Negative achknowledgement
  • ACK(1) : 0 번 frame 까지 전송 받음 알림
  • NAK(1) : 1 번 frame 받아야 하는데 다른 frame 이 왔다고 알림
    • NAK 를 전송하지 않으면 sender는 timeout 까지 기다려야 함
• NAK 를 보냈는데도 불구하고 해당 frame 이 오지 않으면?
  • 예시에선 한 번 만 전송
  • 또 오지 않으면 → 아무것도 안함
• sender 는 NAK 받으면 해당 frame 재전송
• if) Out-of-order frame 도착
  1. 매번 도착마다 NAK 보낸다
  2. 같은 NAK 대해 1 번 만 전송 → Selective Repeat 사용
  3. 아예 전송 X → timeout 의존

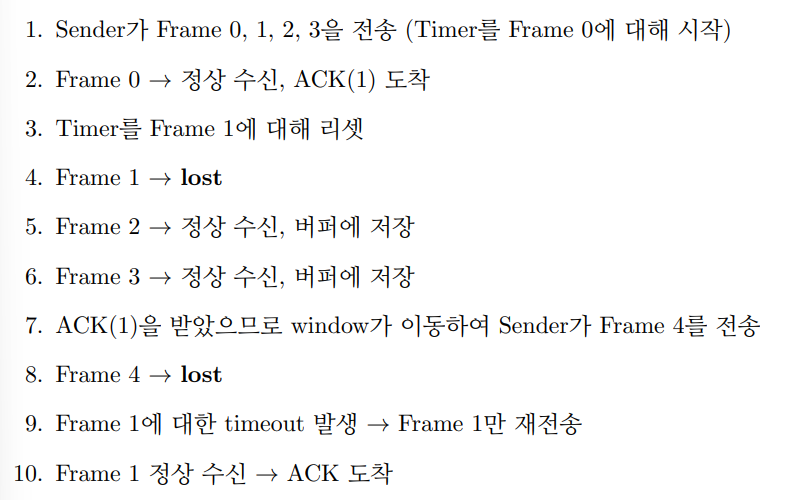

◆ Timer

• outstanding frame 각각 timer 필요
  • if timer 1 개만 사용 → S_f 에 위치

→ frame 4 에 timer 없어서 loss 된거 모름

✦ Hybrid ARQ

• HARQ : ARQ + FEC
  • 기존 ARQ : Error 발견 → frame 버리고 재전송 요청
  • HARQ : Error 발견 → error 난 frame 도 일단 저장. 재전송 된 frame 과 합쳐서 복원 성공률 높이기 (soft combining)
• 4G LTE, 5G NR 에 사용
