✦ 컴퓨터는 Bit 로 이루어진다

  • 컴퓨터의 모든 것 (정보, 데이터, 실행 파일 등) 은 모두 bit 로 이루어져 있다
  • bit : 0 or 1 의 값을 가지는 binary digit → 컴퓨터는 모든 것을 bit 의 sequence 로 저장한다

◆ 컴퓨터 내부 실행

  • CPU : 데이터 process
    • memory 에 저장된 데이터 read
    • Register : CPU 안에 있는 작은 저장 공간
      • 계산의 피연산자 제공 → how? bit 형식으로 저장
  • Memory : CPU 가 계산한 데이터 store

✦ 정보를 Bit 로 나타내기

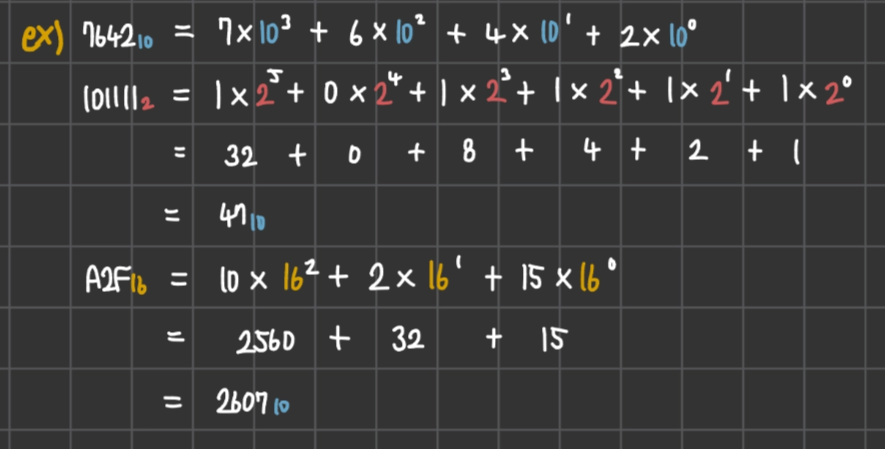

◆ Number System

  • r → radix / base / 기수 / 진법
$$ (a_{n-1} a_{n-2} \cdots a_1 a_0)_r = a_{n-1} r^{\,n-1} + a_{n-2} r^{\,n-2} + \cdots + a_1 r + a_0 \\ \text{(where } 0 \le a_i < r \text{)} $$
  • 10진수 : r = 10 → decimal
  • 2진수 : r = 2 → binary
  • 16진수 : r = 16 → hexadecimal (A 10, B 11, C 12, D 13, E14, F15)
Hexadecimal Decimal Binary
0 0 0000
1 1 0001
2 2 0010
3 3 0011
4 4 0100
5 5 0101
6 6 0110
7 7 0111
8 8 1000
9 9 1001
A 10 1010
B 11 1011
C 12 1100
D 13 1101
E 14 1110
F 15 1111

◆ Byte

  • 1 byte = 8 bit
    • CS 에서 사용하는 데이터 단위
    • 2진수 : 00000000 ~ 11111111
    • 10진수 : 0 ~ 255
    • 16진수 : 0 ~ FF → C 에서 0x 를 prefix 로 사용해 16진수 쓰기 가능
  • 1 byte = 2진수 8 digit = 16진수 2 digit

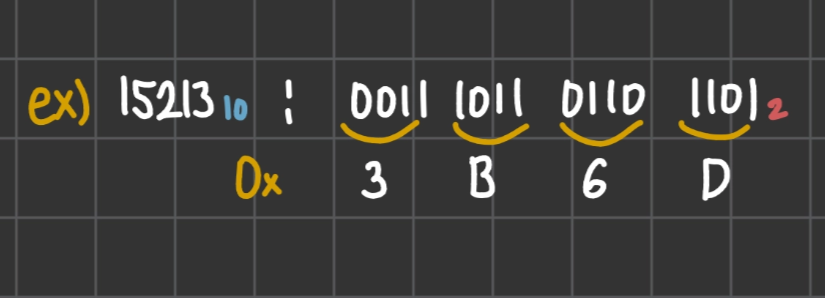

  • 2진수 ↔ 16진수 변환 : binary 4 bit 씩 묶어서 hexadecimal 로 표시

◆ Bit Opration

  • Boolean Algebra
    • True = 1 / False = 0
    • And (&) → 둘 다 1일 때만 1
& 0 1
0 0 0
1 0 1
  • Or ( ) → 하나라도 1이면 1
    0 1
0 0 1
1 1 1
  • Not (~) → 0 ↔ 1 바꾸기
~
0 1
1 0
  • Xor (^) → A ≠ B 면 1
^ 0 1
0 0 1
1 1 0
  • Commutative property (교환 법칙) 성립 ex) A & B = B & A
  • Associative property (결합 법칙) 성립 ex) A & (B & C) = (A & B) & C

→ bit sequence (= bit vector) 에도 확장 가능

→ Boolean Algebra 가 중요한 이유 CPU 는 기본적으로 gate 로 구성. gate 는 Boolean operation 실행하는 회로 !

  • C 에서의 Bit operation : &, |, ~, ^
    • 다양한 데이터 타입에 적용 가능
    • 피연산자 → bit vector 처럼 보임
    • bit-wise 로 연산자 적용
  • C 에서의 Logical operation : &&, ||, ! → Bit operation 과 유사
    • 0 → false / 0이 아닌 값 → true
    • Early termination : 조기 종료
      • && 에서 앞이 false 면 바로 false
      • || 에서 앞이 true 면 바로 true ex) if(p && *p == 1) 사용하면 NULL 포인터 사용 방지 가능
  • Representing Set
    • Bit 로 Set 표현가능
    • 원소가 n 개 → bit n 개 사용해 on, off 표현
    • & : 교집합
    • | : 합집합
    • ~ : 여집합

✦ Integer Representation

◆ 음수 표현하기

  • 양수 (unsigned int) 는 표현하기 쉬움
  • 음수의 표현법 ?
    1. 첫 번째 bit를 부호 표현하는데 사용해보자
      • 0 → 양수 / 1 → 음수
      • 산술 연산 복잡 → 직관적이지만 사용 X
    2. Two’s Complement (2의 보수)
    • 첫 bit → 부호 표현 (Most Significant Bit, MSB)
    • 하드웨어에서 더 효율적

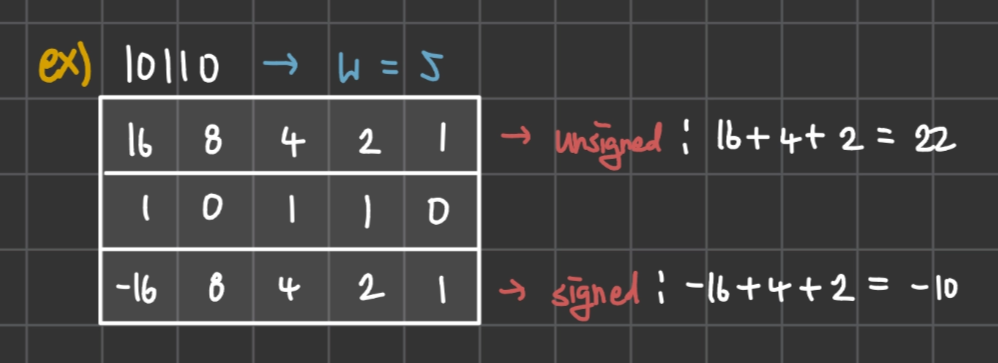

◆ Unsigned vs. Signed

  • Unsigned → 부호 X (표현 범위 좀 더 넓음)
    • Min = 0
    • Max = 2^w - 1
$$ \text{B2U}_w(x) = \sum^{w-1}_{i=0}x_i\cdot2^i $$
  • Signed → 부호 O
    • Min = -2^{w-1}
    • Max = 2^{w-1} - 1 → 음수 범위가 1 개 많음 (asymmetric)

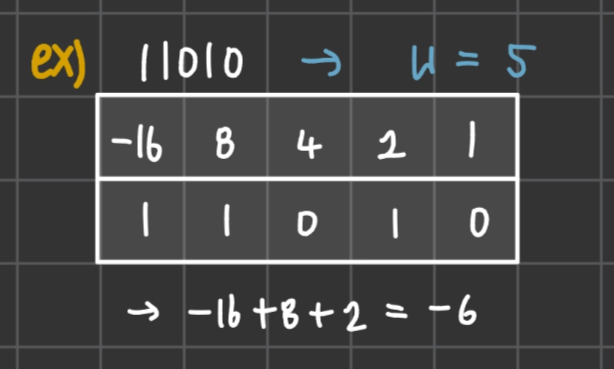

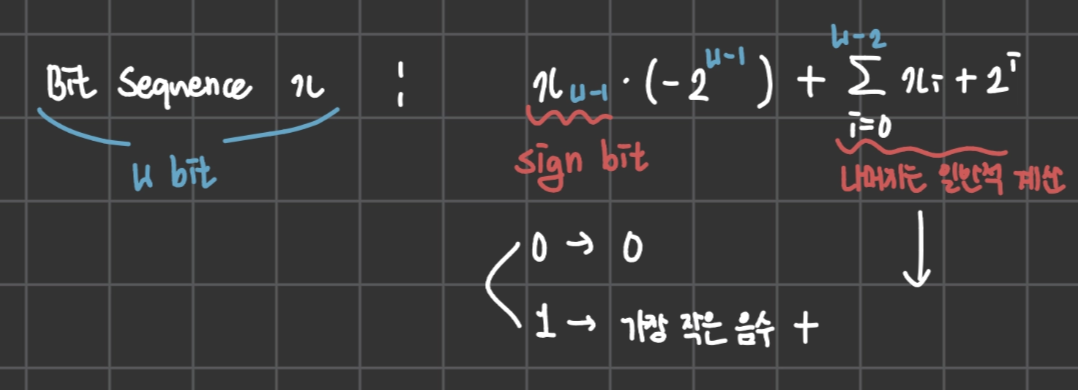

$$ \text{B2S}_w(x) = x_{w-1} \cdot(-2^{w-1})+\sum^{w-2}_{i=0}x_i\cdot2^i $$

  • 0000 ~ 0111 table
  • 1000 ~ 1111 table → |Unsigned| + |Signed| = 2^w

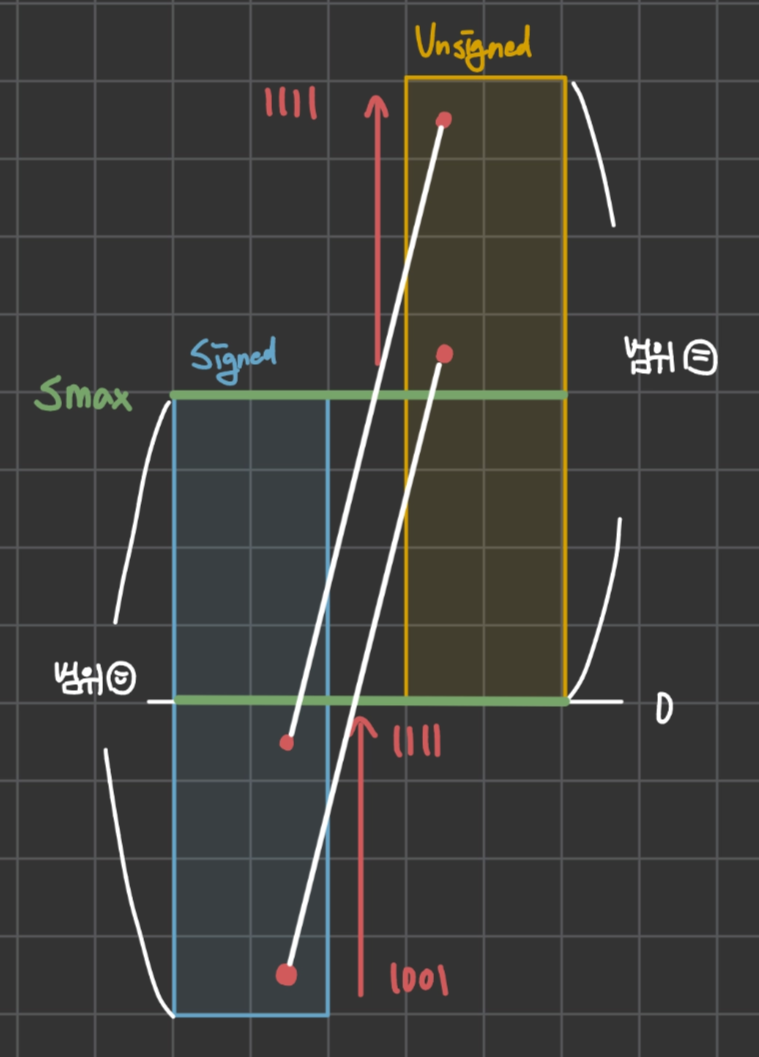

◆ Mapping

  • 같은 bit pattern → 두 개의 다른 수로 해석 가능

◆ C에서의 Type Conversion

  • 똑같은 bit 인데 다시 해석
  • Explicit type conversion : 프로그래머가 직접적으로 type 명시
int si = -10;
unsigned int ui = (unsigned int) si;
  • unsigned → bit → signed 변환
  • signed → bit → unsigned 변환
  • Implicit conversion : 명시하지 않고 자동으로 C에서 해주는 형 변환
    • 기본적으로 C에서 int 를 만들면 signed int. unsigned integer 만들기 위해선 접미사로 U 붙여야 한다.
    • signed + unsigned 연산 섞어서 하면 unsigned 로 자동 casting ex)
C 표현식 Evaluation Result
0 == 0U Unsigned true
-1 < 0 Signed ture
-1 < 0U Unsigned false

→ 마지막 경우에서 -1 은 unsigned 로 바뀌면서 429496729U 로 자동 형변환.

✦ Integer Operations

  • 지금까지는 register 에 ‘어떻게 저장하는가’ 를 배움
  • 이제부터는 ‘어떻게 연산하는가’

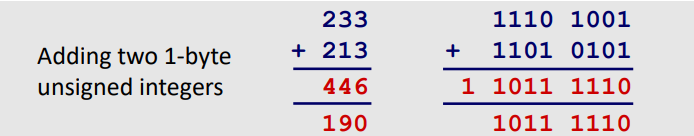

◆ Unsigned Addition

  • Unsigned 끼리 더하기 → bit sequence 형태로 실행
    • 두 binary number 더하기
    • CPU 회로에서 gate 통해 똑같은 방식으로 구현
    • 단 carry output 은 버려짐. → modular sum : \text{UAdd}_w(u, v) = (u + v) \mod 2^w

→ w + 1 bit 는 버림. (overflow 로 실제 값과 다른 결과)

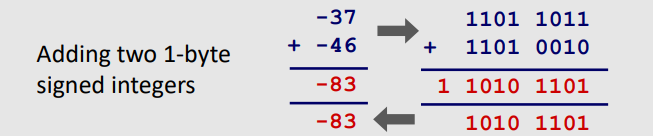

◆ Signed Addition

  • Unsigned 방법과 똑같이 계산
    • 두 binary number 더하기
    • 2의 보수 방법으로 해석하기
    • 옳은 결과가 나온다. (마찬가지로 carry output 버림)

◆ Visualization of Addition

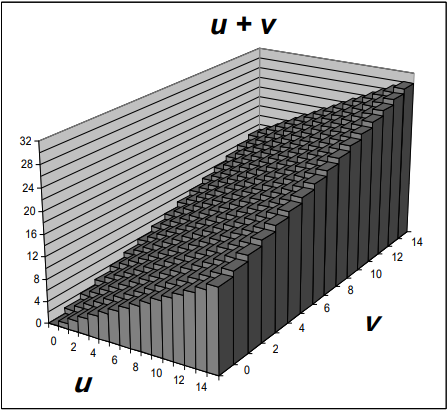

  • 현실 세계의 u, v 더하기
    • under, overflow 없음.
    • linear 하게 증가

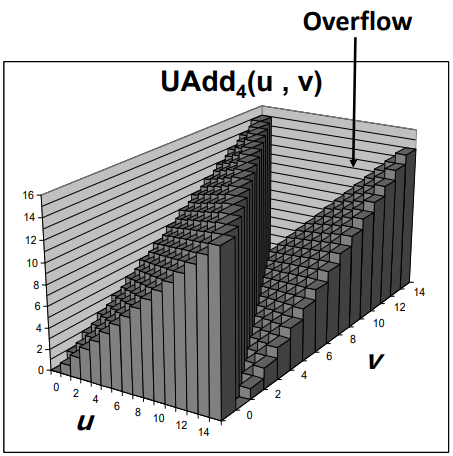

  • Unsigned Addition
    • 2^w \sim 2^{w-1} 까지는 0 \sim 2^w 에 mapping
    • overflow 발생

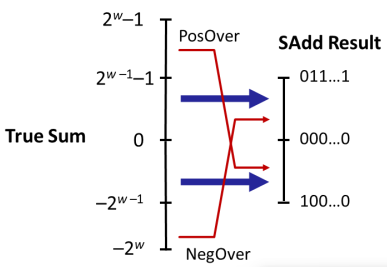

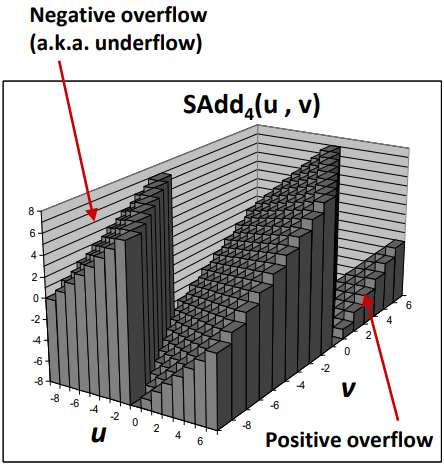

  • Signed Addition
    • overflow, underflow 발생 가능
      • overflow : 음수 + 음수 = 양수
      • underflow : 양수 + 양수 = 음수

  • Signed 의 최소 : 1000 0000 …. 0000
  • Signed 의 최대 : 0111 1111 …. 1111

◆ Negation in 2’s Complement

  • -x 구하기
    • bit-flip & +1

  • why? ~x + x == 1111..1111 == -1 1 + x + x == 0 (~x + 1) + x == 0 ~x + 1 == -x

  • 만약 SMin (-2^{w-1}) 를 Negation 하면?
    • overflow 되어 똑같은 값이 나온다

◆ Subtraction

  • 컴퓨터는 빼기를 양수 + 음수로 구현한다
    • x + BFI(y)
    • BFI = Bit-Flip and Increment
  • x - y = x + (-y)
  • Unsigned & Signed 연산 똑같음
    • 단, Unsigned 에선 underflow 가 발생할 수 있다

◆ Extension

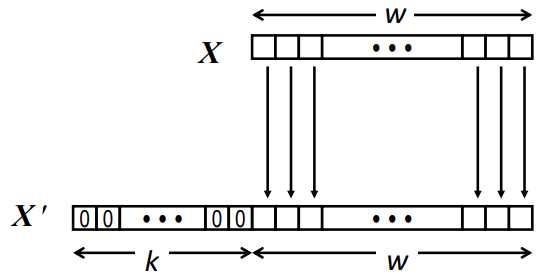

  1. Zero Extension
    • Unsigned integer x bit 를 (x+k) bit 로 extend 하기
    • 위쪽에 새로 추가된 k bit 를 0 으로 채우기

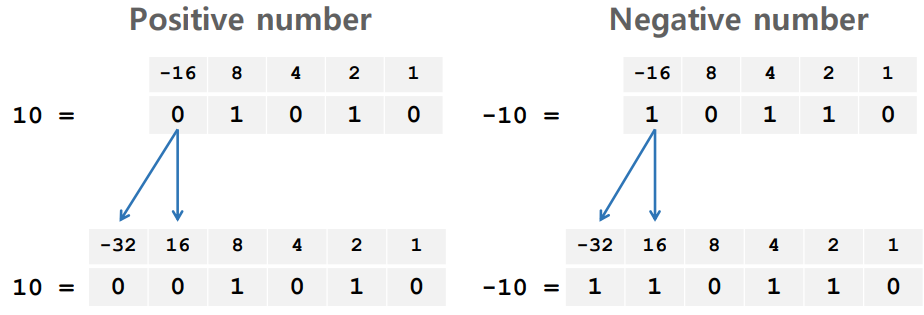

  2. Sign Extension
    • Signed integer x bit 를 (x+k) bit 로 extend 하기
    • 위쪽에 새로 추가된 k bit 를 MSB 로 채우기

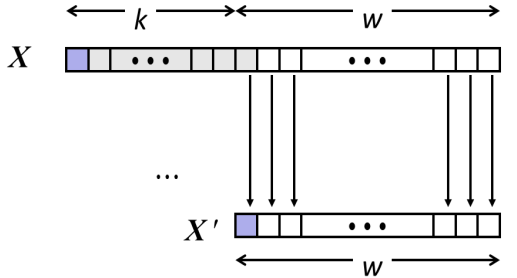

◆ Truncation

  • Unsigned / Signed integer (x+k) bit 를 x bit 로 바꾸기
  • 위쪽 k bit 를 버림

→ MSB도 그대로 삭제하므로 부호 보존 X

◆ Shifting

  1. Left Shifting : x << y
    • x 를 y 만큼 왼쪽으로 옮김
    • 왼쪽에 튀어나오는 bit 는 버림, 오른쪽은 0 으로 채움
    • x \times 2^y 와 같음 → overflow 발생 가능 ex) 10100010 << 3 = 00010000
  2. Right Shifting : x >> y
    • x 를 y 만큼 오른쪽으로 옮김
    • 종류
    • Logical : 왼쪽을 0 으로 채움
    • Arithmetic : 왼쪽을 x 의 MSB 로 채움 - 오른쪽에 튀어나오는 bit 는 버림 - x \times \frac{1}{2^y} 와 같음 - 대부분의 언어는 Unsigned 대해선 Logcal shift, Signed 대해선 Arithmetic shift 실행 - Example
    • Logical shift : 10100011 >> 2 = 00101000
    • Arithmetic shift : 10100011 >> 2 = 11101000

✦ Data representation in memory

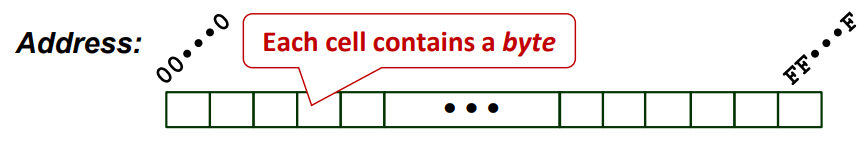

◆ Basic Structure of Memory

  • High level → 아주 큰 byte 의 array
    • address 는 array 의 index
  • 한 cell 에는 1 byte 저장 가능
    • 1 byte 가 넘는 data 는 여러 cell 걸쳐 저장

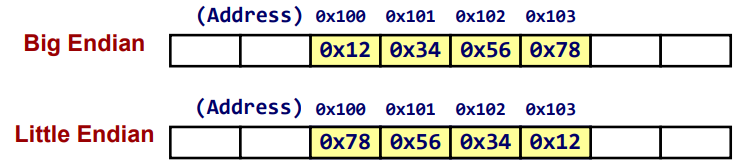

◆ Byte Ordering (Endian)

  • Multi-byte data 를 표현하는 방법
    • Big Endian : MSB (Most Significant Byte) 를 앞쪽으로 (가장 낮은 주소로)
    • Little Endian : MSB (Most Significant Byte) 를 뒤쪽으로 (가장 높은 주소로)
      • x86 에서는 Little Endian 을 사용.

◆ Checking Byte Order

  • byte 값을 나타내주는 함수
void show_bytes(unsigned char* start, size_t len) {
	size_t i;
	for (i = 0; i < len; i++) {
		printf("%p: 0x%.2x\n", start + i, start[i]);
	}
}

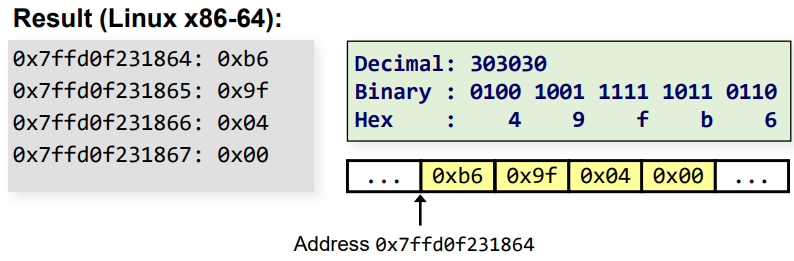

  • integer 의 memory 에서의 representation
    • byte 의 sequence 출력
int a = 303030;
show_bytes((unsigned char*) &a, sizeof(int));

→ 결과 : 실행마다 다를 수 있음 (memory 저장 위치)

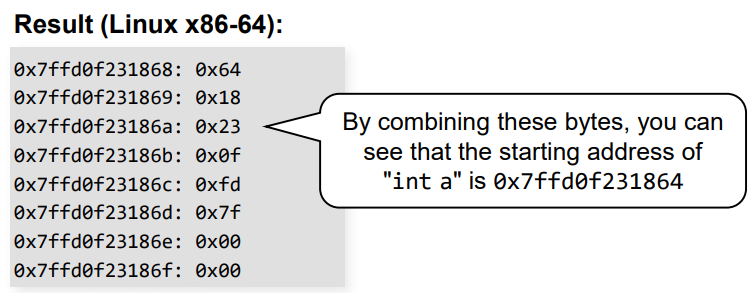

  • pointer 의 memory 에서의 representation
    • CPU 의 관점에서 pointer 는 integer 와 다르지 않다.
    • pointer → 메모리 주소를 나타내는 integer
int *p = &a;
show_bytes((unsigned char*) &p, sizeof(int*));

  • String 의 memory 에서의 representation
    • C 에서 String 은 char 의 array 의 표현
      • 각 char 는 ASCII (1 byte) 로 인코딩 되어 있음
      • null 로 끝나야 함
    • Big & Little endian system 모두 순서가 같음 → 읽는 순서로
char s[6] = "AB123";
show_bytes((unsigned char*) s, sizeof(s));

◆ Word (Word Size)

  • CPU 가 가장 효율적으로 다룰 수 있는 data 단위
    • 요즘 대부분의 CPU 는 64 bit (8 byte) word size
  • word size
    1. size of register (CPU)
      • 요즘 register 는 8 byte
      • CPU 와 memory 사이 주고 받을 수 있는 최대 데이터 크기
    2. size of memory address
      • pointer 변수의 size
      • ex) sizeof(int*) = 8
      • memory address 의 가능한 범위 결정 : 0 \sim 2^{64} -1

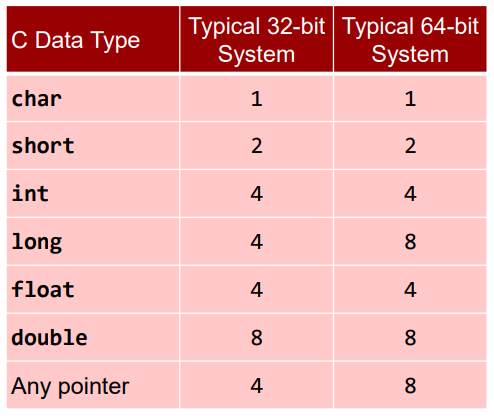

  • C 의 Data Type 크기
