✦ Why do we need Cache

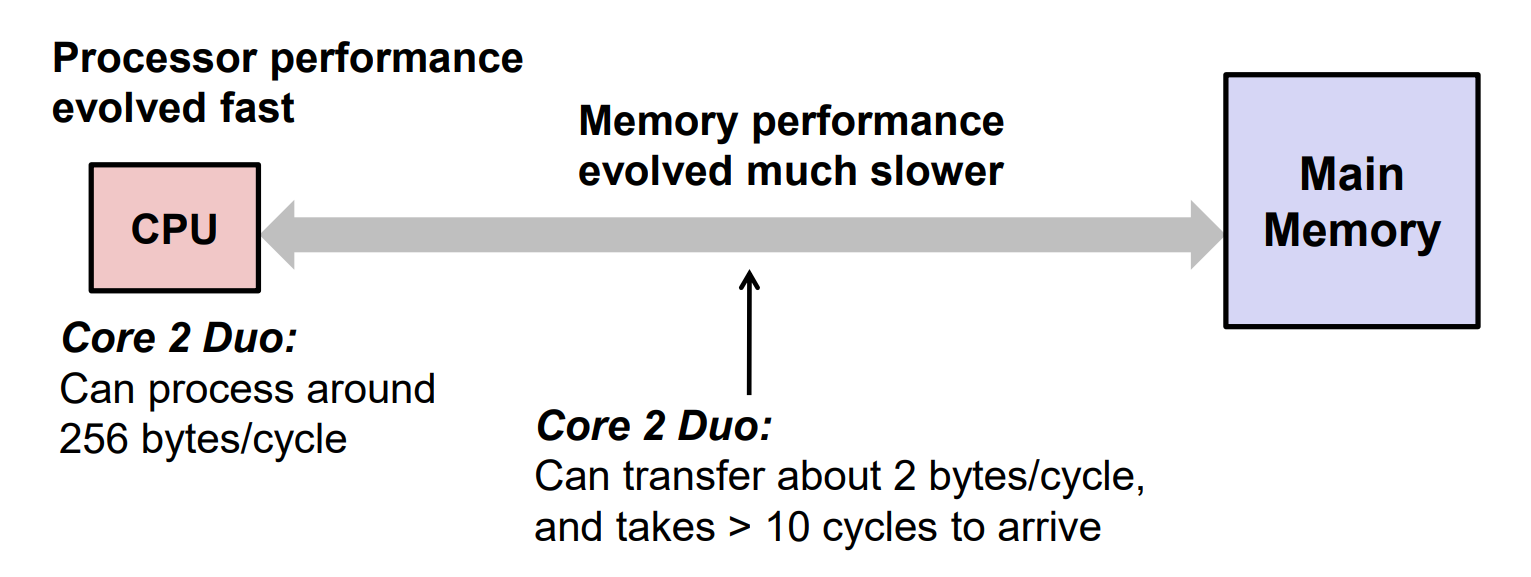

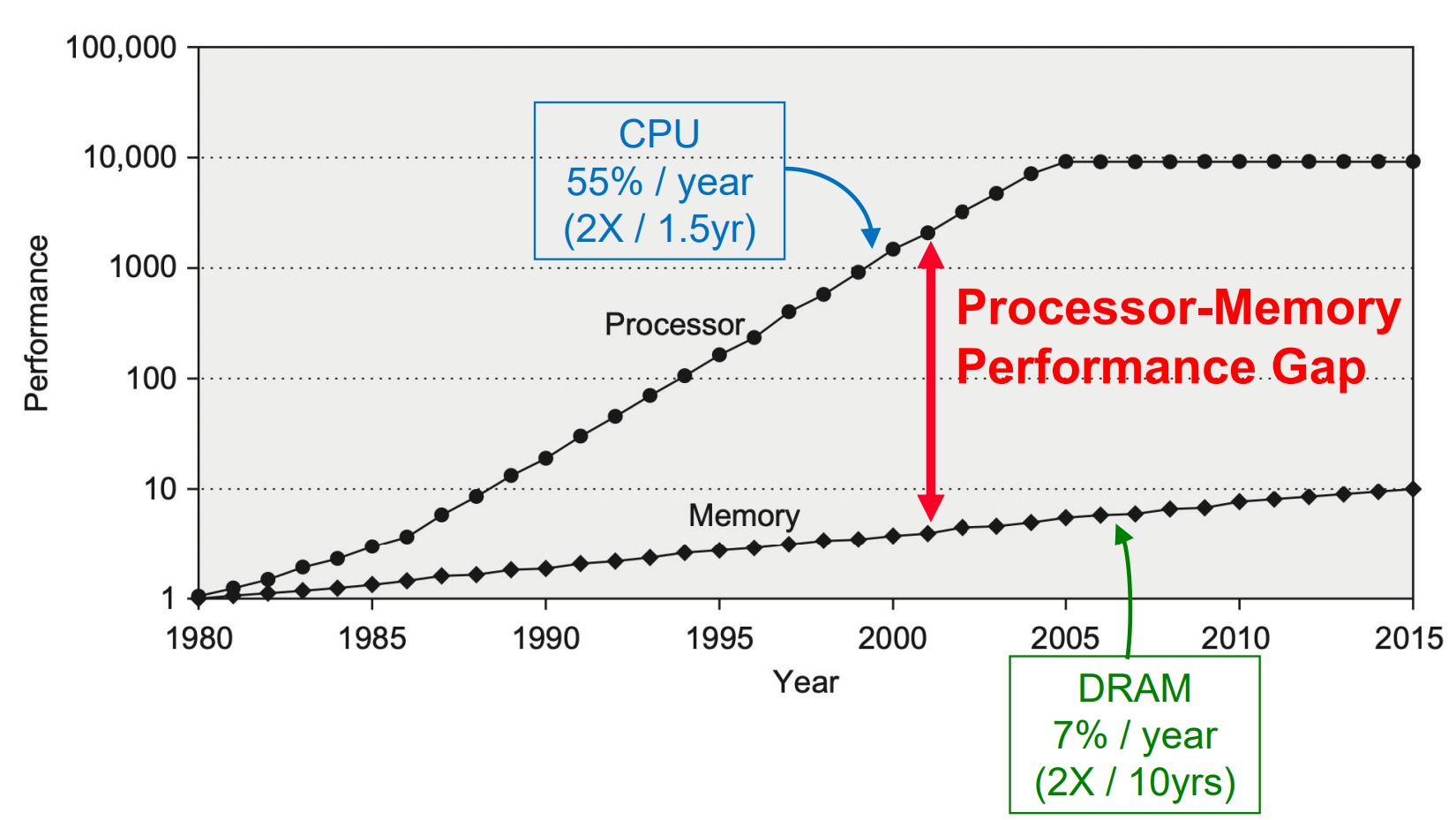

◆ Processor-Memory Gap

  • CPU 성능 상승률 »> main memory 성능 상승률

    • CPU 성능 : cycle 당 어셈블리 명령어 몇 개 실행?
    • memory 성능 : cycle 당 CPU 에 정보 얼마나 많이 보낼 수 있음? → CPU 쪽에서 오래 기다려야 함

  • Bottleneck (병목) 현상

    • Observation → 같거나 근처 address 에서 다시 access 가능성 높음

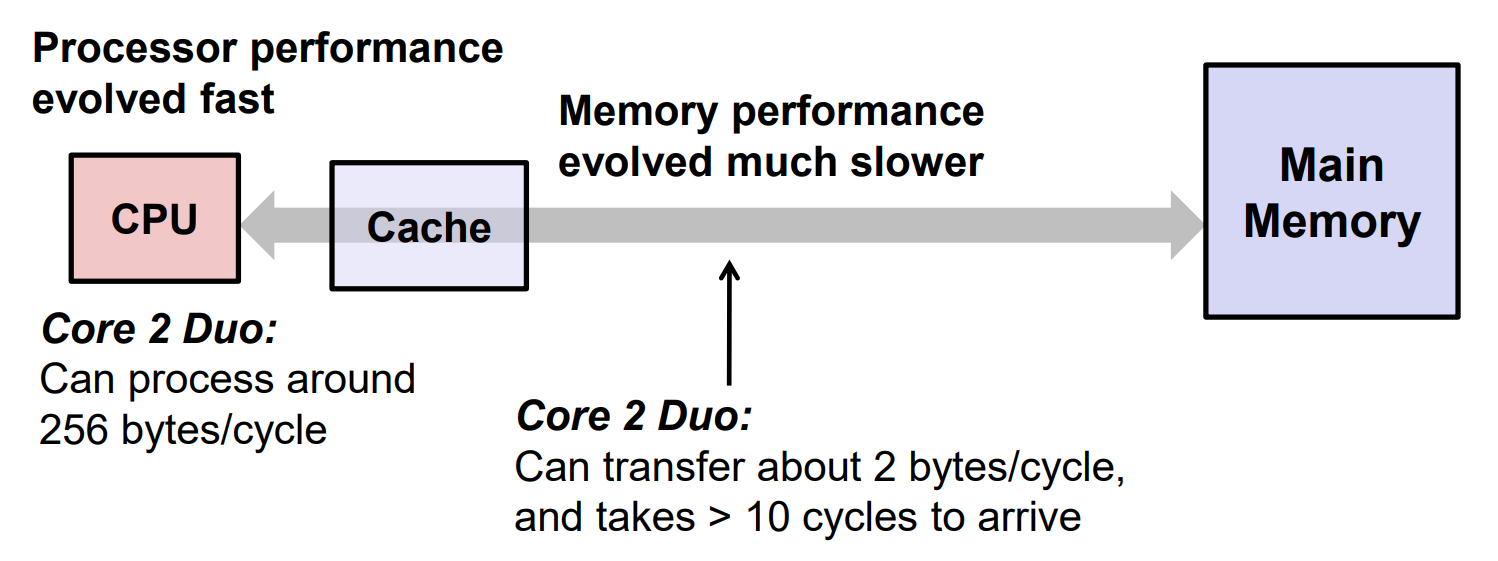

    • CPU - main memory 사이 중간 저장소
    • CPU 에 가까움
    • 상대적으로 자주 사용하는 데이터 저장

✦ Basic concepts of cache memory

◆ Cache

  • cash 처럼 들려서 $ 로 쓰기도 함
  • 좁은 의미 : CPU - main memory 사이 중간 storage
    • data / code 저장
    • CPU 가 memory 보다 훨 빨리 접근 가능함
  • 넓은 의미 : 어떤 두 시스템 사이 중간 저장소
    • ex) Web browser cache
  • 하드웨어 레벨에서 자동 관리
    • 어셈블리 언어에서 직접적 control 불가능 → transparent
  • Main memory 보다 크기 ↓, access time ↑

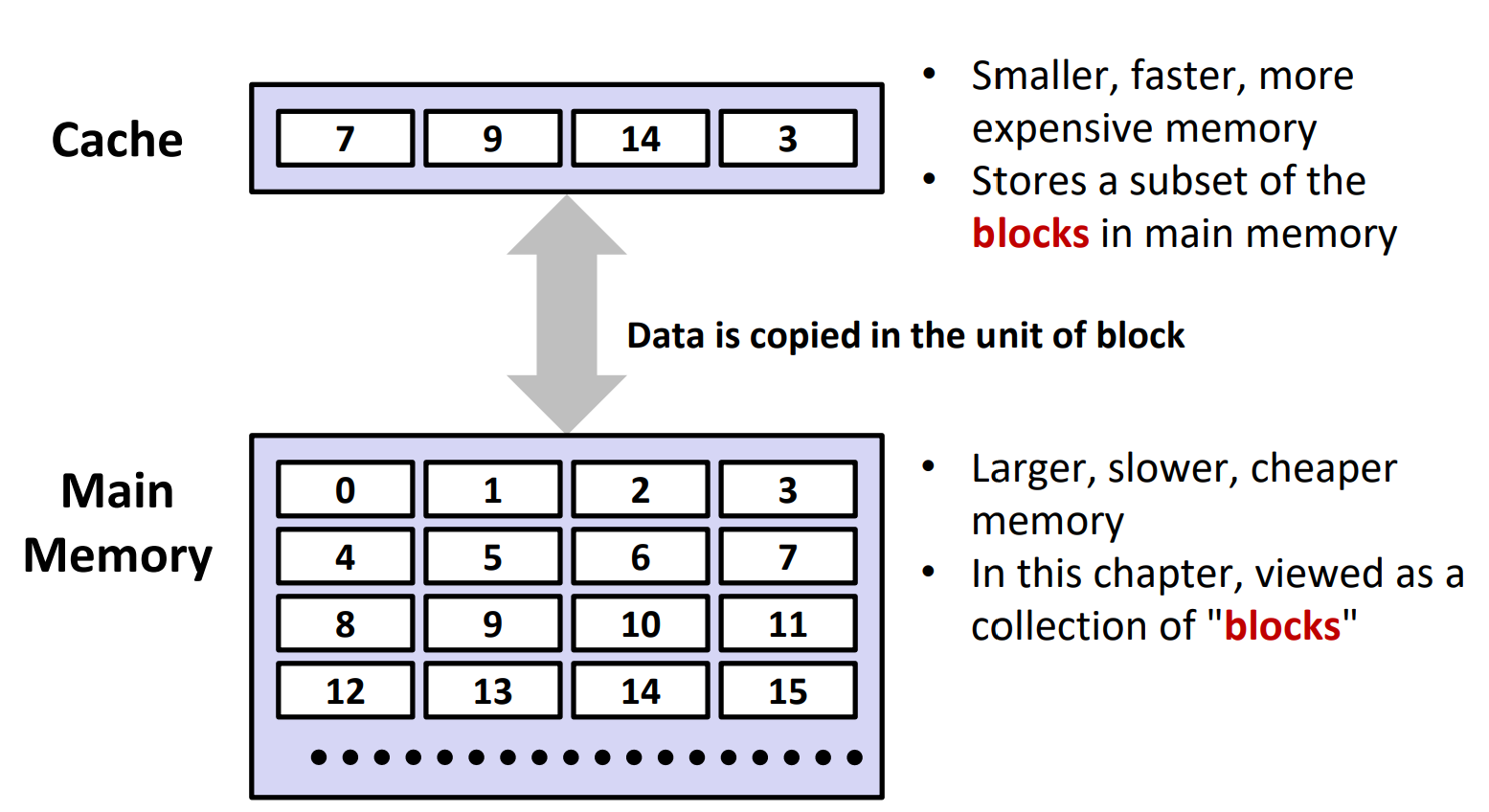

    • main memory 에서 자주 접근되는 일부 subset 저장 → Block (최소 단위)

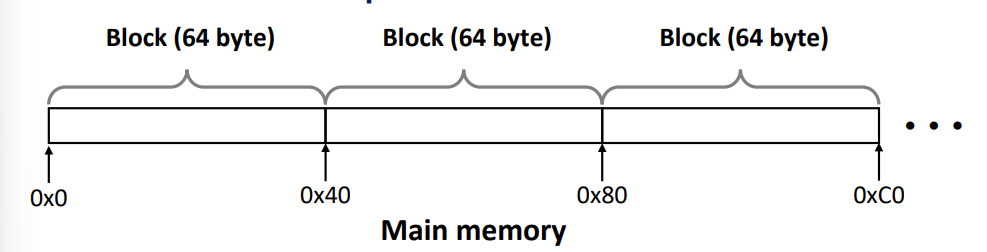

    • Main Memory : 0, 1, 2, 3, …
      • 연속된 64 byte collection (단위는 CPU 결정)
      • 이 중 몇몇 block 이 cache 로 복사
    • Cache : 7, 9, 14, 3
      • Main memory 에서 특정 block 복사

◆ Cache hit and miss

  • Cache hit : CPU 에서 필요한 data 가 cache 에 있움
  • Cache miss : CPU 에서 필요한 data 가 cache 에 없음 → 기존에 있던 block replace (replacement policy)

◆ Locality

  • cache 가 효율적인 이유
  • Temporal Locality
    • 한 번 참조된 memory 가 다시 참조될 가능성 높음
  • Spatial Locality
    • 참조된 memory 근처 memory 가 참조될 가능성 높음
  • 많은 프로그램들이 자연스럽게 이런 요소 받아들임. → cache 에 저장해 다음 접근에 더 빠르게 load 할 수 있도록 함

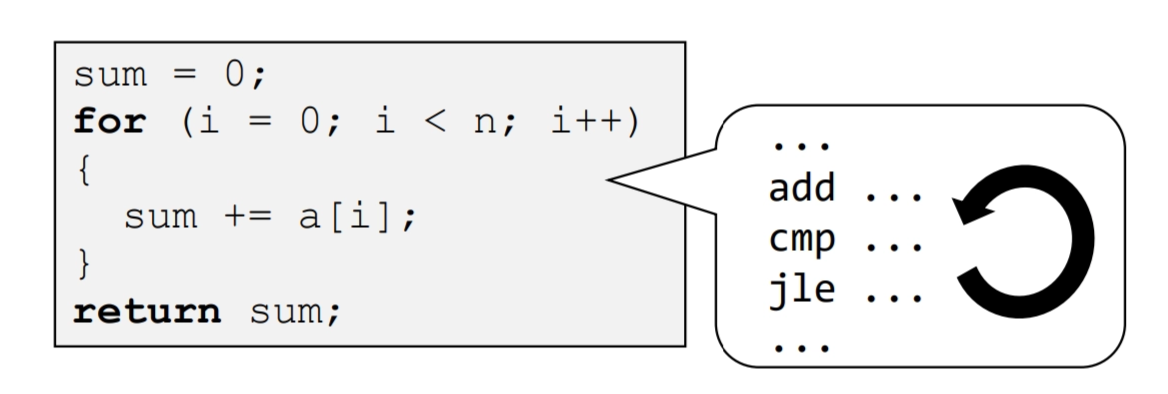

  • Example

    • Data 의 Locality
      • Temporal : sum 변수 반복적 참조
      • Spatial : a[] 의 요소들 순차적 참조
    • Instruction (code) 의 Locality
      • Temporal : += 연산이 loop 안에서 반복적으로 실행
      • Spatial : 명령어들의 순차적으로 참조

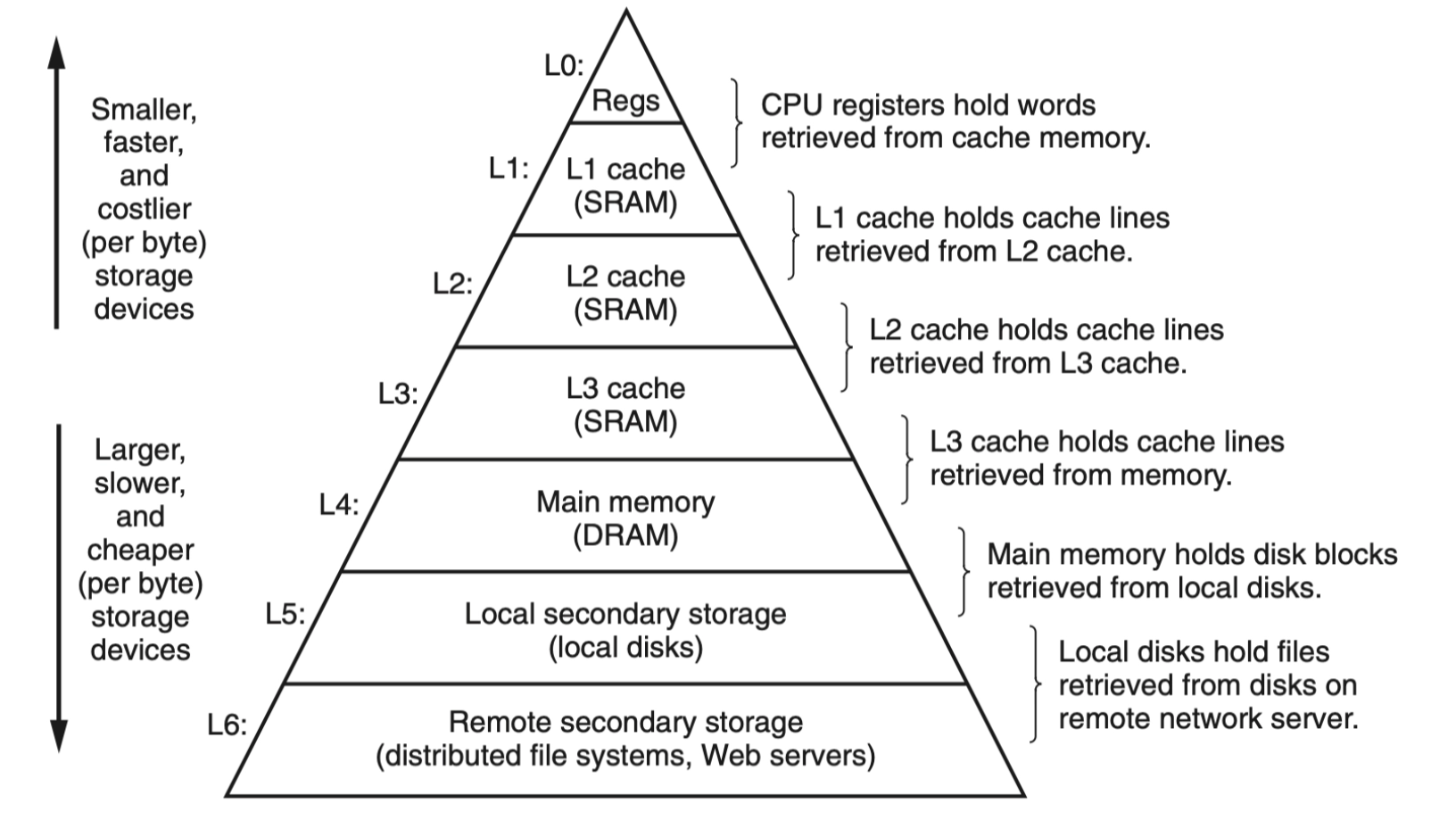

◆ Memory Hierarchy

  • 빠른 저장공간 → 비쌈 & 크기 작음

  • 크기 큰 저장공간 → 쌈 & 느림

  • CPU 는 L0 → L1 → L2 → … → L6 순서로 가지고 있는지 물어봄
    • 위쪽 : 빠름 & 공간 작음 & 비쌈
    • 아래쪽 : 공간 큼 & 느림 & 쌈
  • L0 (Register) & L4 (Main Memory) → program code (assembly) 에 의해 controll 가능
  • Cache (L1 ~ L3) 는 program code (assembly) 가 존재 여부 모름.

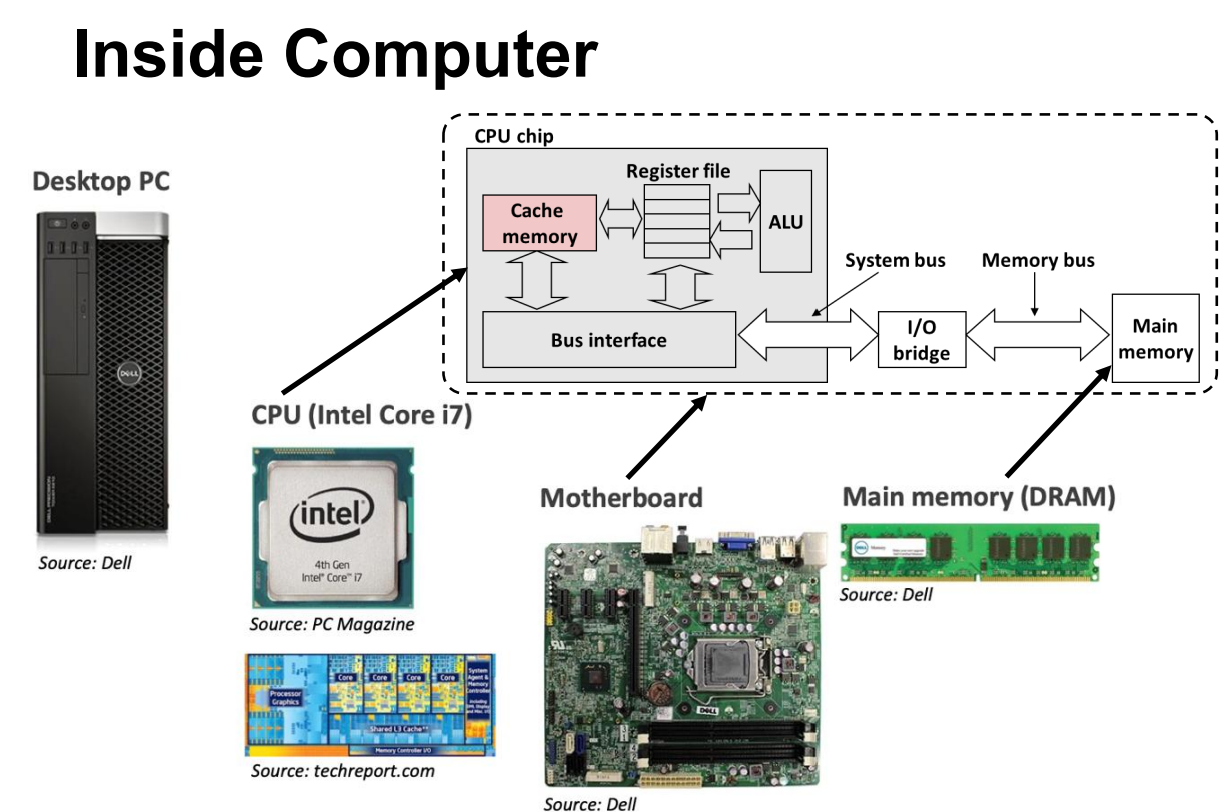

  • 컴퓨터의 내부 구조

✦ Structure of cache memory

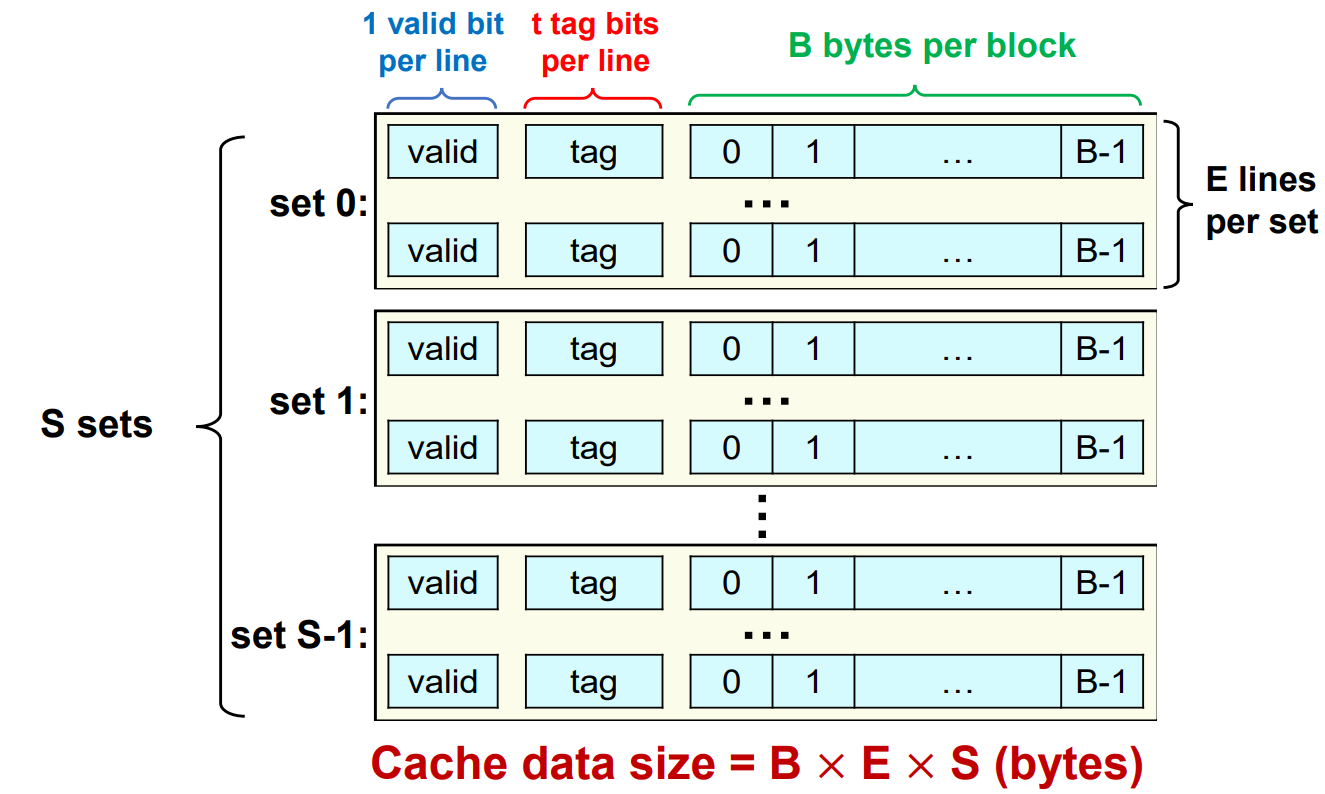

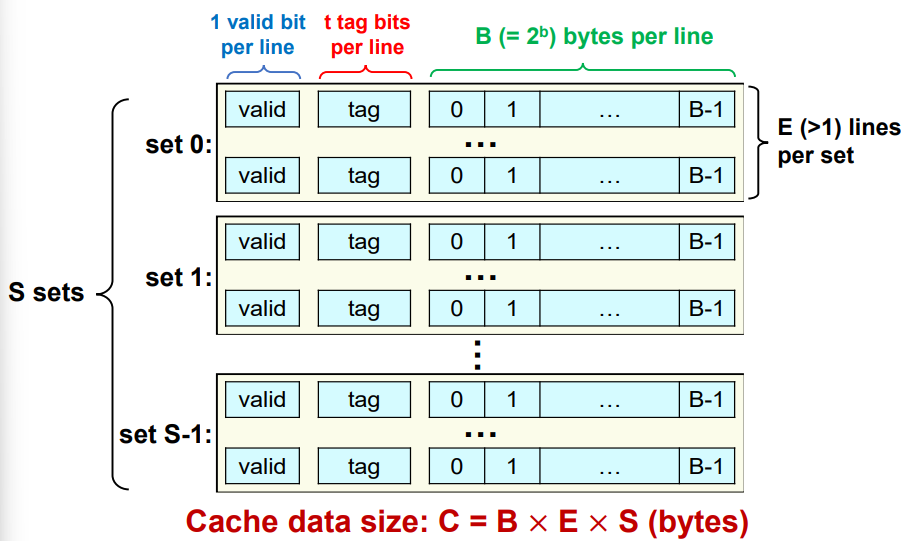

◆ Set, line and block

  • cache 는 S 개의 set 으로 이루어져 있음
    • 각 set 은 E 개의 line 으로 이루어져 있음
      • 각 line 은 1 valid bit + t tag bit + B 개의 block 으로 이루어져 있음
  • 총 Cache data size = B × E × S (valid, tag 는 무시)

◆ Operation of Cache Memory

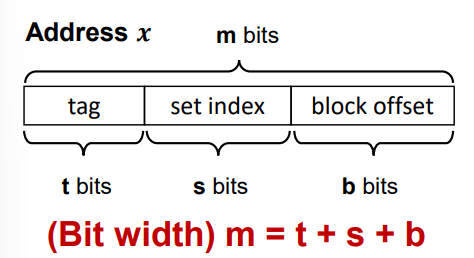

  • 어떤 주소 x 에 접근하고 싶음 → m bit 를 t / s / b 로 나누기

    • m : 주소 길이 bit
    • t : tag → tag 로 사용
    • s : set index → 몇 번째 set 사용할지 결정
    • b : block offset → 몇 번째 block 사용할지 결정

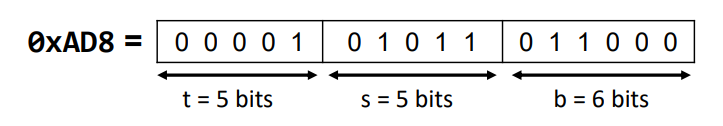

  • Example

    • b → 6 bits
      • 2^6 → block 기준이 64 byte
    • s = 11 → 11 번 set 사용
    • b = 24 → 24 번째 block 사용 (0xAC0 ~ 0xB00)
    • t = tag 0 0 0 0 1 → line 선택 시 사용

  • set 에서 line 이 1개면 → cache miss 시 전체가 새 block 으로 교체

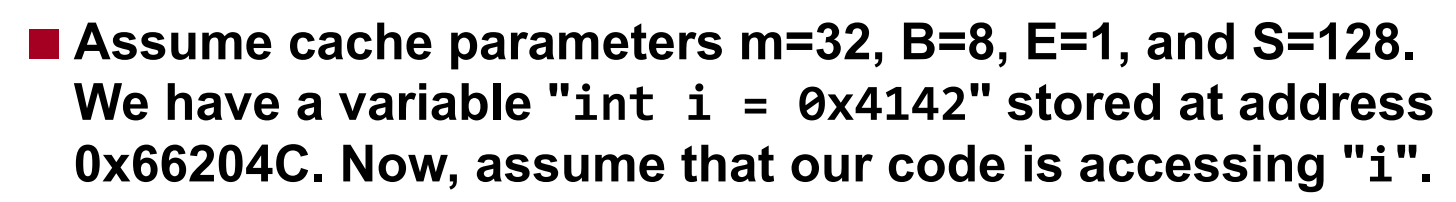

◆Exercise

  1. i 가 보함된 block 의 address 범위?
    • B 가 8 이므로 8 byte 단위
    • i 는 4 byte + little endian 이므로 0x66204C 는 4 ~ 7
    • 따라서 총 범위는 0x662048 ~ 0x662050
  2. 이 block 이 저장되어 있는 set 의 번호는?
    • m = t + s + b
    • 32 = 22 + 7 + 3
    • 0x66204C = ......000001001100
    • 이중 s 는 0001001 ⇒ 따라서 9번 set
  3. block 의 4 ~ 7 offset 에 저장되어 있는 값은?
    • little endian 방식 ⇒ 4241 저장

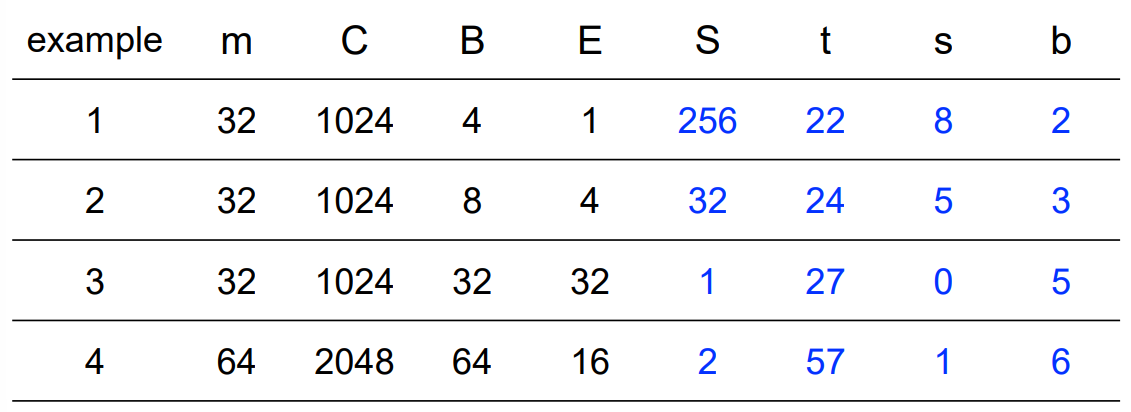

✦ Three kinds of cache mapping

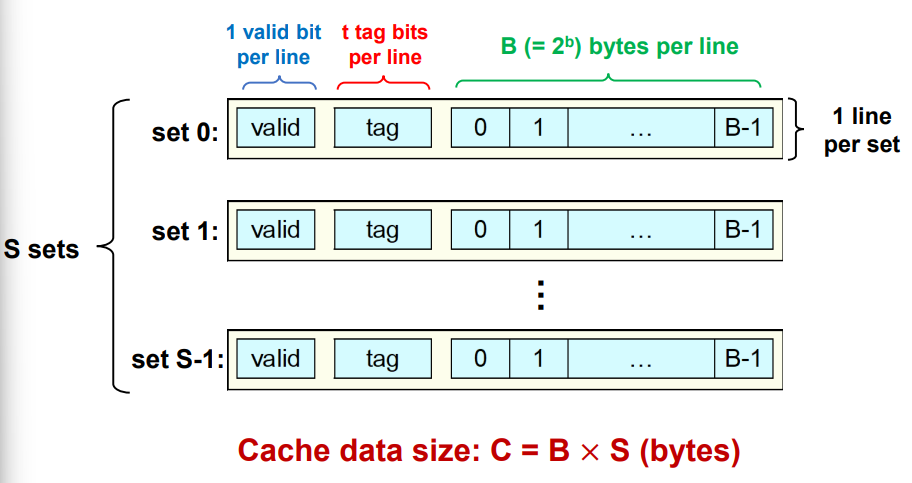

◆ Direct-mapped cache

  • E 를 1 로 고정
  • 각 Set 당 line 1개

◆ Set-associative cache

  • E > 1 && S > 1
  • set 여러 개 & line 여러 줄

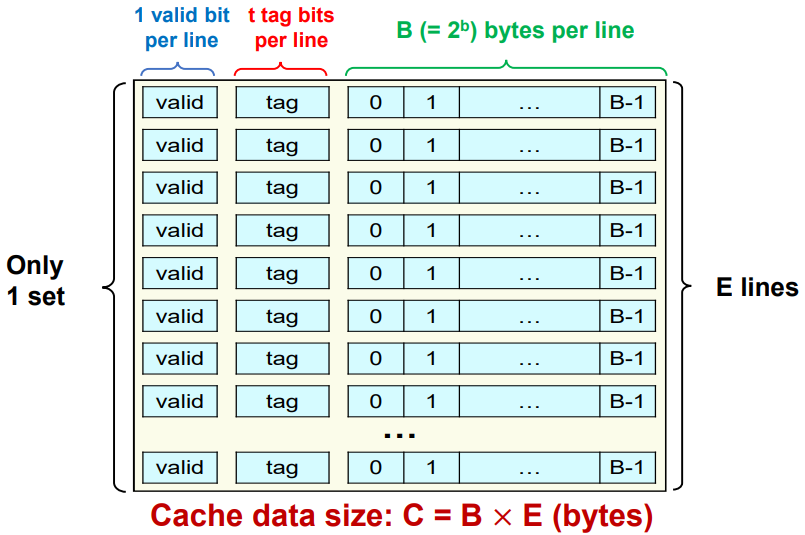

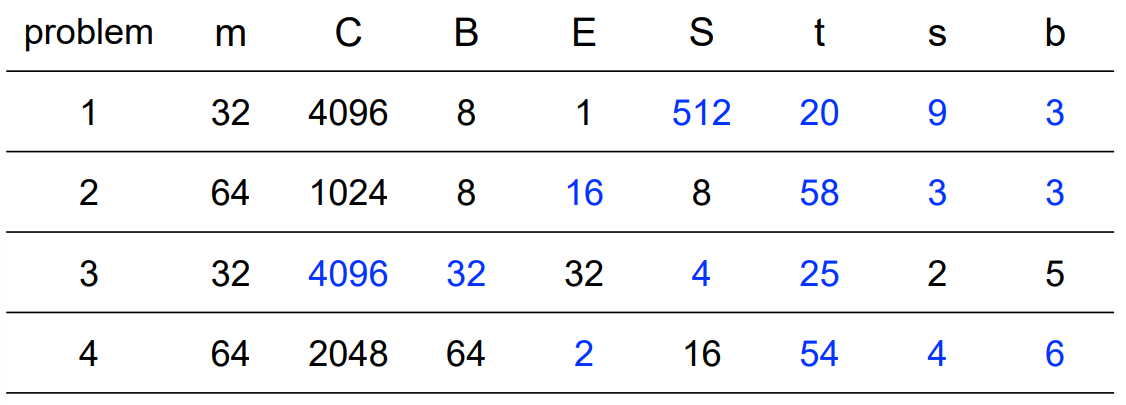

◆ Fully associative cache

  • S 를 1로 고정
  • 모든 line 이 1개의 set 에 존재

✦ Analyzing cache hit and cache miss

  • 예시 : Direct-Mapped Cache 기준 (1 set - 1 line)

◆ Cache hit rate and miss rate

  • 접근할 주소 주어짐
    1. set bit (s) 통해 어느 set 인지 찾기
      • 여러 block 이 같은 set 에 mapping 될 수 있음 (컴아키 Hashing)
    2. valid bit check
      • valid bit == 1
      • valid bit == 0 ⇒ cache miss
    3. tag bit (t) check
      • tag bit 일치 ⇒ cache hit
      • tag bit 일치 XX ⇒ cache miss
      • cache hit ⇒ block offset (b) 으로 원하는 데이터 찾기
      • cache miss ⇒ 아래 과정 수행 후 재접근
    4. 해당 set 에 block 을 불러옴 (원래 내용 덮어쓰기)
    5. valid bit 0 → 1 로 바꾸기
    6. tag bit (t) 업데이트
  • Cache hit rate = \frac{hit 성공}{전체 접근}
  • Cache miss rate = 1 - cache hit rate

◆ Example

  • Notation
    • 가정 : cache memory 는 초기에 비어있다 → 처음 데이터는 항상 miss
    • 표기
표기 의미
sizeof(int) = 4 주어진 자료형의 크기 명시 (바이트 단위)
int value_1 @ 0x8800200C main memory 에서 변수의 자료형 & 주소 명시
int arr[512] @ 0xAAAA0000 main memory 에서 배열의 자료형, 크기, 시작 주소 명시

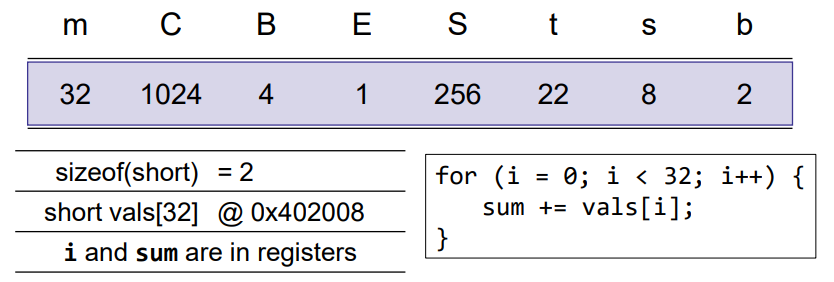

  • block 크기 4 byte
  • set 256 개
  • Q. vals[0], vals[1], vals[2] … 는 어디 set 에 저장? vals[0] → 0100 0000 0010 00|00 0000 10|00

→ s 가 2 이므로 set 2 에 저장

vals[0-1] = set 2 vals[2-3] = set 3 … vals[30-31] = set 17 에 저장

  • Q. 이 code 의 hit rate 는? 짝수는 miss & 홀수는 hit

16 miss & 16 hit → 50% hit rate

  • Q. code 를 이렇게 바꾸면 hit rate 는? 계속 miss 하게 되므로 0%

◆ Thrashing

  • 방법 1 : Set 갯수 (S) 늘리기
  • 방법 2 : line (entry) 갯수 늘리기
    • direct mapped → set-associative / fully associative 사용
    • Line check?
      1. valid bit → 사용 중인 line?
      2. tag bit → 주소의 tag 랑 일치?
  • Set-Assiociative
    1. set indext (s) 로 set 선택
      • valid = 1 && tag bit 일치 → cache hit
      • valid ≠ 1   tag bit 불일치 → cache miss

◆ Replacement policy

  • LRU (Least Recently Used)
  • 각 line 마다 Age 설정
    • 선택된 line 은 0 으로 초기화
    • 나머지 line 은 +1
  Direct mapped cache (직접 사상 캐시) Set associative cache (집합 연관 캐시) Fully associative cache (완전 연관 캐시)
장점 • 구조가 단순함
• 접근 속도 ↑
• miss penalty ↓		 (중간 성격 — 양쪽의 절충) • thrashing ↓
• hit rate ↑
단점 • thrashing ↑
• hit rate ↓		 (중간 성격 — 양쪽의 절충) • 구조가 복잡함
• 접근 속도 ↓
• miss penalty ↑

✦ Cache Performance

  • Hit Time (HT)
    • cache data → CPU 도달 걸리는 시간
    • block 이 cache 에 있는지 판단하는 시간 포함
  • Miss Penalty (MP)
    • miss 때문에 발생하는 추가 시간
  • 시간 소요
    • Cache hit : Hit Time
    • Cache miss : Hit Time + MP’
$$ \text{AMAT} = \text{HT} + \text{MR} \times \text{MP} $$
  • AMAT : Average Memory Access Time
    • Multi-level Cache
$$ \begin{align*} \text{AMAT}_i &= \text{HT}_i + \text{MR}_i \times \text{MP}_i \\ &= \text{HT}_i + \text{MR}_i \times \text{AMAT}_{i+1} \end{align*} $$

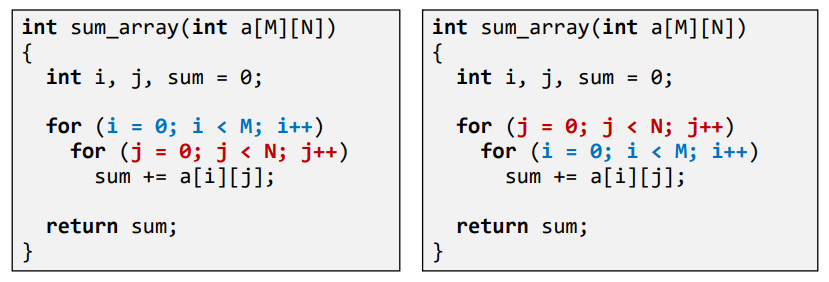

◆ Cache-Friendly Code
