[CG] Raster Graphics

✦ GPU (Graphics Processing Unit)

◆ 용도

• Real-Time 3D Rendering / 2D 이미지 생성
• GPGPU (general-purpose high-performance parallel computing)
• 인공지능 → 요즘 GPU 많이 사용

ex) NVIDIA, AMD, Intel 등

◆ GPU 의 장점

• SIMD 병렬성 처리
  • Single Instruction Stream : 동일 프로그램 명령어 순차적으로
  • Multiple Data Stream : 서로 다른 데이터 스트림에 대해
  • 동기화하면서 수행하며 계산 → 행렬 계산 등에 유용하게 사용

✦ Color Model

◆ Color Model

• 컴퓨터에서 색 (color) 을 어떻게 표현할 것인가?

  • RGB color model → 주 사용 모델

  • CMY color model

  • HSV color model

◆ RGB Color Model

• 빨간색 (Red), 초록색 (Green), 파란색 (Blue) 의 세 원색 적절히 더해 색 표현 → Additive color model

  • Color tuple (r, g, b) 로 표현
    • 0.0 (미포함) ~ 1.0 (원색) 사이 ex) (0.765, 0.471, 0.686)

• RGBA 모델 : RGB + Alpha Channel ex) glClearColor(1.0, 1.0, 1.0, 1.0); → 화면을 하얗게 만듬

• Additive primary color
  • 빨 Red (1, 0, 0)
  • 초 Green (0, 1, 0)
  • 파 Blue (0, 0, 1)

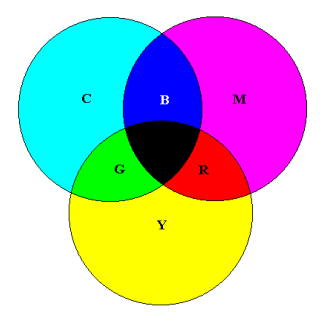

• Subtractive primary color
  • 시안 Cyan (0, 1, 1)
  • 자홍 Megenta (1, 0, 1)
  • 노랑 Yellow (1, 1, 0)
• Neutral color (무채색)
  • 검정 Black (0, 0, 0)
  • 흰 White (1, 1, 1)
  • 회색 Gray (a, a, a) → 직관적 X, but 디스플레이, 그래픽스 분야 근간 모델

◆ RGB Representation

• R, G, B 각 8-bit → 한 color 당 24-bit 사용
  • 0과 1 사이 값을 256 단계로 나눠 표현 (0 ~ 255)
  • 약 1640만 개 색 표현 가능
• 전문가용 : R, G, B 각 16-bit, 한 color 당 48-bit 사용
• 채널 당 bit 수 증가 → 메모리 요구량 ↑ ex) 해상도 1280 * 1024 / 24비트 색깔 사용

→ 1280 * 1024 * 24 / 8B = 3.75MB 메모리 필요

✦ Raster Graphics System

◆ Raster Graphics

• 래스터 이미지를 만들고, 화면에 띄우는 시스템
• 래스터 이미지 (raster image) : 직사각형 형태의 이미지를 화소 (pixel) 로 나눠서 각 화소를 색으로 칠한 이미지
  • Pixel = Picture element cf) 벡터 이미지 : 또 다른 이미지 표현법. 현재는 잘 사용하지 않음
• 해상도 (resolution)
  • pixel dimension
  • 1280 × 1024, 1920 × 1080 (Full HD), 2560 × 1440 (QHD), 3840 × 2160 (4K)
  • 해상도 ↑ → 정밀도 ↑ 저장에 필요한 메모리 양 ↑
  • 현실 세계 → 연속적, but 유한 개 화소 사용 ‘이산적’ 표현 → 표현 오차 발생 (aliasing)

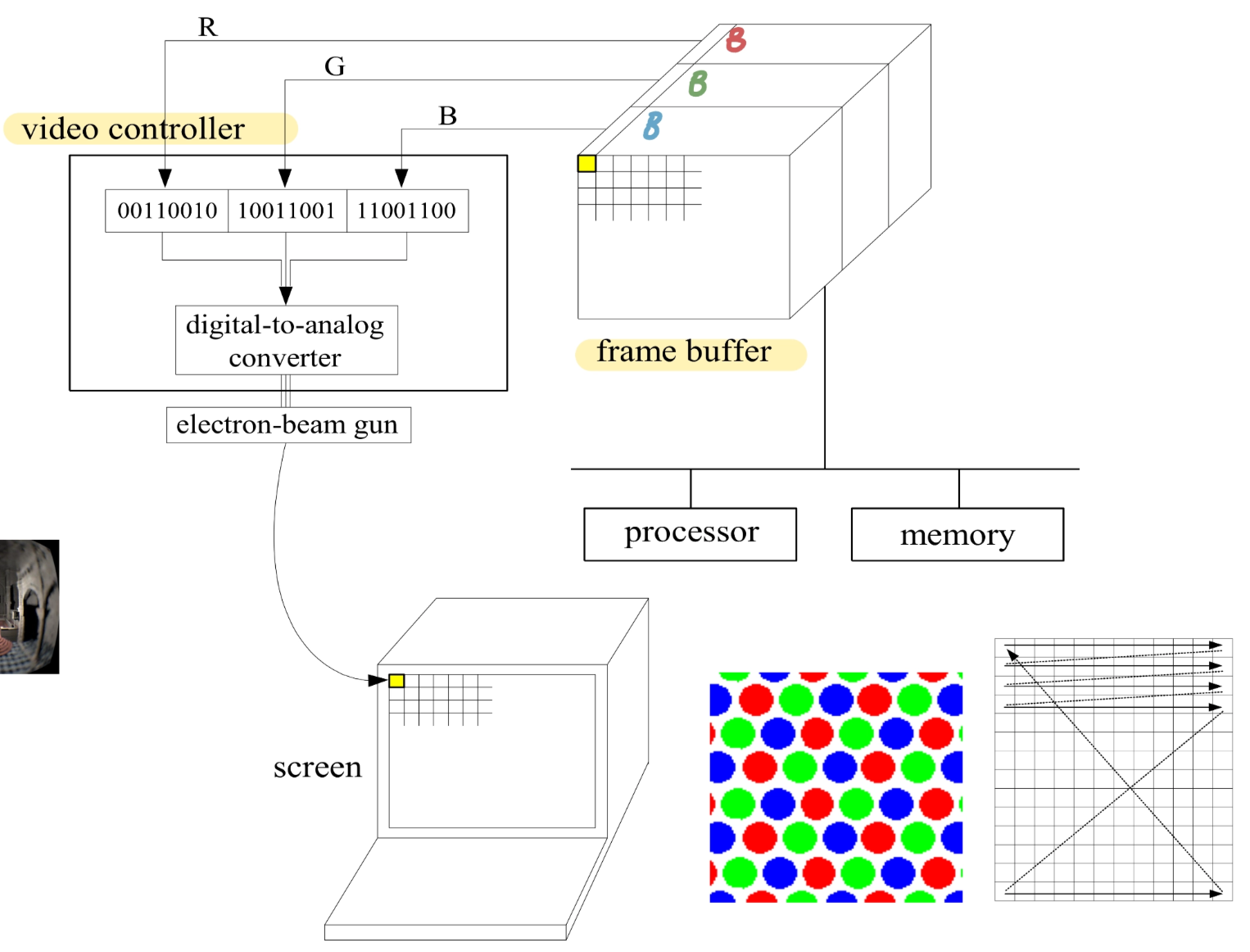

◆ Raster Graphics System

• 화면에 띄울 이미지 → raster image (해상도를 가지는 이미지) 사용
  • 화면에 raster image 뜨기 위해선 이미지 데이터가 그래픽 메모리에 있어야 함

  • RGB 각각 8 bit 가 frame buffer 에 떠있어야 함

  • 화면에서 → ↓ 순서로 데이터 읽어 색 표현
    • 화면의 한 줄 : scan line
    • 전체 화면 한 번 다시 표시 → refresh 했다
      • refresh rate : 1초에 refresh 하는 횟수 (120 Hz, 60 Hz)

◆ Frame Buffer

• Buffer : 임시 데이터 저장하는 곳
• Frame Buffer : 화면에 디스플레이 할 데이터를 임시 저장하는 곳 → 이미지 생성에 필요한 여러 정보 저장 (색 + α)
  • Color buffer : 색 저장
    • Double buffer
    • Stereo buffer
    • Alpha buffer
  • Depth Buffer (Z-buffer) : 물체가 나한테 얼만큼 떨어져 있는가?
  • Stencil buffer : rendering 영역 제한에 사용
• Framebuffer Object (OpenGL)

✦ Buffering

◆ Single Buffering

• Rendering : Processor 가 장면 구성 요소들을 하나씩 그림
• Color buffer 1개 사용

  • Processor : new 이미지의 내용을 계산해 frame buffer 에 차례대로 그림 → frame rate (fps) : 30 fps ~ 90 fps

  • 비디오 제어기는 frame buffer 내용 스캔하면서 화면에 나타냄 → refresh rate (Hz) : 60 Hz

→ if 계산 중 스캔하면? 불규칙한 이미지 나타남 : flickering

◆ Double Buffering

• Color buffer 2개 사용
  • 비디오 제어기 : front buffer (FB) 에서 데이터 읽어 화면에 나타냄

  • GPU : back buffer (BB) 에 렌더링 계산수행 → BB 렌더링 종료 시 FB ↔ BB 역할 바꾸기 : buffer swaping or presentation

    • page flip : 두 buffer 지칭 포인터 서로 바꿈
    • copy (or blit) : BB 메모리를 FB 메모리 영역에 복사
• 비디오 제어기가 매순간 완성된 이미지 도시 → flickering 현상 X, 훨씬 부드러움 → but Tearing 현상 발생 가능
• Screen Tearing : GPU 의 frame rate & 비디오 제어기 monitor refresh rate 일치 X
  • Rendering : frame rate → 가변 (30 fps ~ 90 fps)
  • Display : refresh rate → 고정 (60 Hz)
• VSync (수직 동기화) → Tearing 해결 방법
  • GPU : back buffer (BB) 에 다음 프레임 렌더링 → buffer writing
  • 비디오 제어기 : front buffer (FB) 에서 데이터 읽어 화면에 디스플레이 → buffer reading
  • how work? GPU 가 BB 에 렌더링 마친 후에만 buffer swaping 일어나도록 함 → 온전한 이미지만 화면에 나타남

→ rendering 이 빨리 되면 다음 refresh 까지 GPU 가 놀고 있음

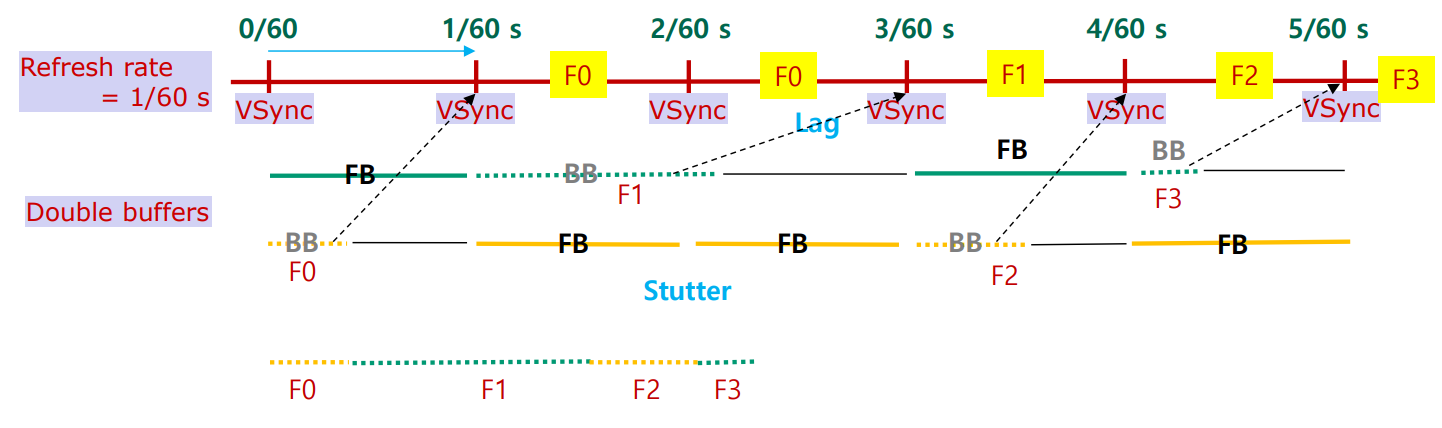

• 문제점

  • 1 refresh rate 동안 rendering 이 끝나지 않으면 → 동일한 이미지가 여러 번 디스플레이 됨

  • stuttering : 화면이 변하는 속도가 달라짐 어떤 때는 1 frame 만에, 어떤 때는 2 frame 후에 바뀜

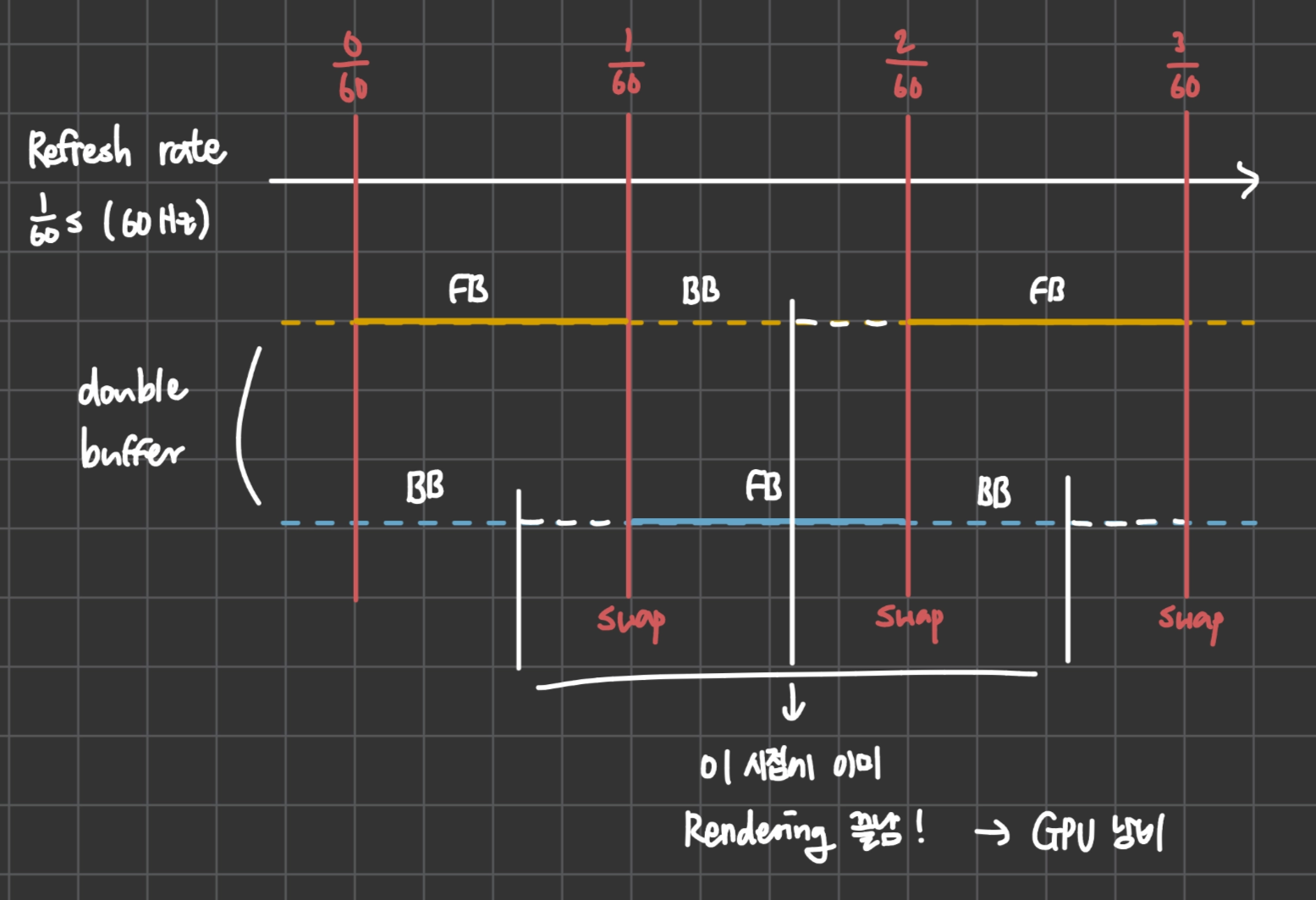

  • VSync lag : 1.2 frame 정도만에 rendering 끝내면 나머지 0.8 frame 동안 GPU 자원 낭비

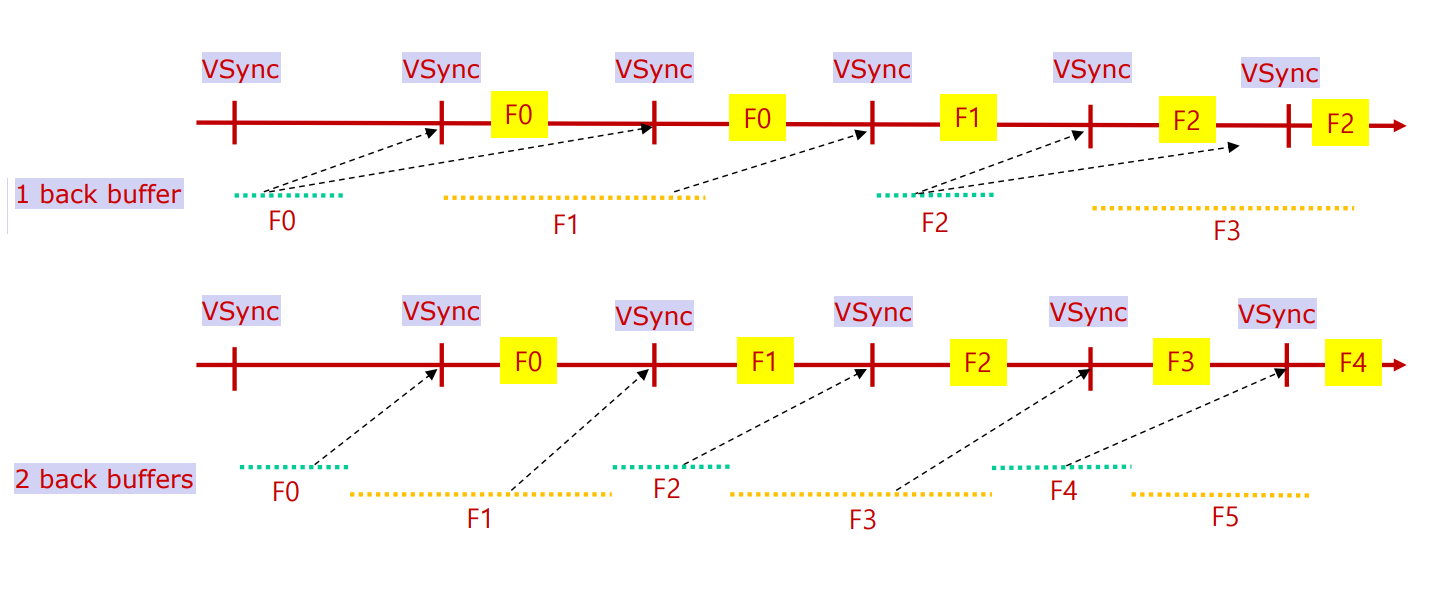

◆ Triple Buffering

• Color Buffer 3개 사용
  • FB 1개 + BB 2개
• 방법
  1. VSync 시점에 렌더링 끝난 BB X → FB 이미지 한 번 더 디스플레이 (stuttering)

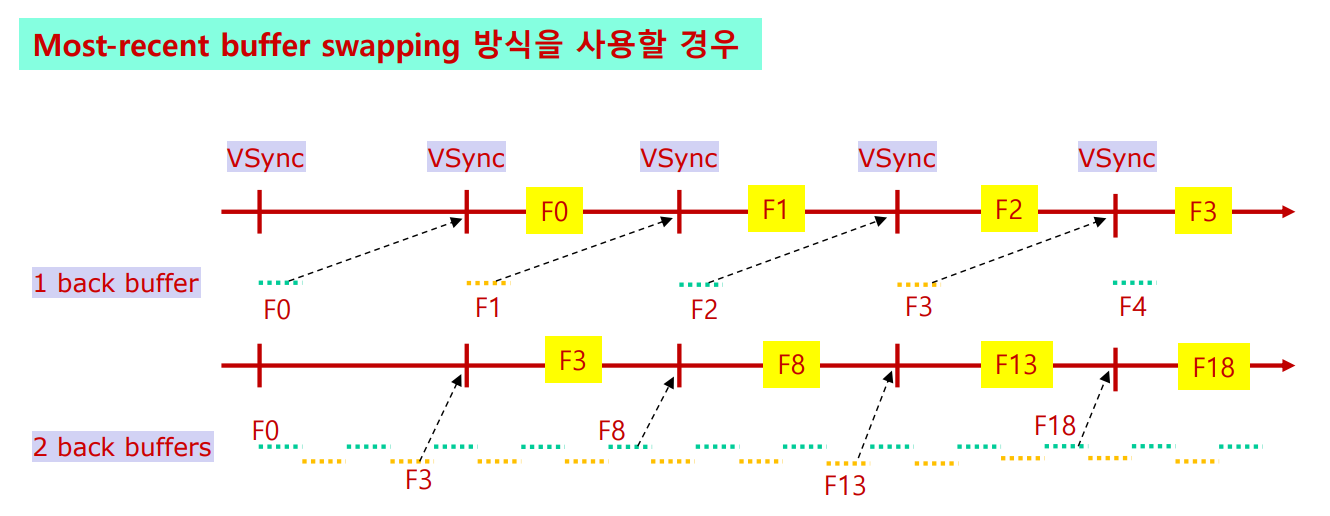

  2. VSync 시점에 렌더링 끝난 BB 1 개 → 가장 최근 렌더링 한 BB 와 buffer swaping → Most-recent buffer swapping 방식

  3. VSync 이전에 두 BB 렌더링 모두 끝나면
     • 먼저 렌더링이 끝난 buffer 에 새로 렌더링 → VSync lag 줄일수 있음
     • 시간이 남을 때마다 new 이미지 BB 에 그리고 있음 → VSync 시점 되면 가장 나중에 완성된 이미지 사용
• 장점

  • 렌더링 시점 & 디스플레이 시점간 지연 (VSync lag) 줄일수 있음

  • Stuttering 문제 줄일수 있음 → frame rate stabilization
